برد آیفون 7 Plus Intel (A1784)

A1784

برای انتخاب آسان‌تر هر قطعه، از فهرست قطعات زیر نقشه استفاده کنید. نقاط روی تصویر موقعیت دقیق قطعات را نشان می‌دهند.

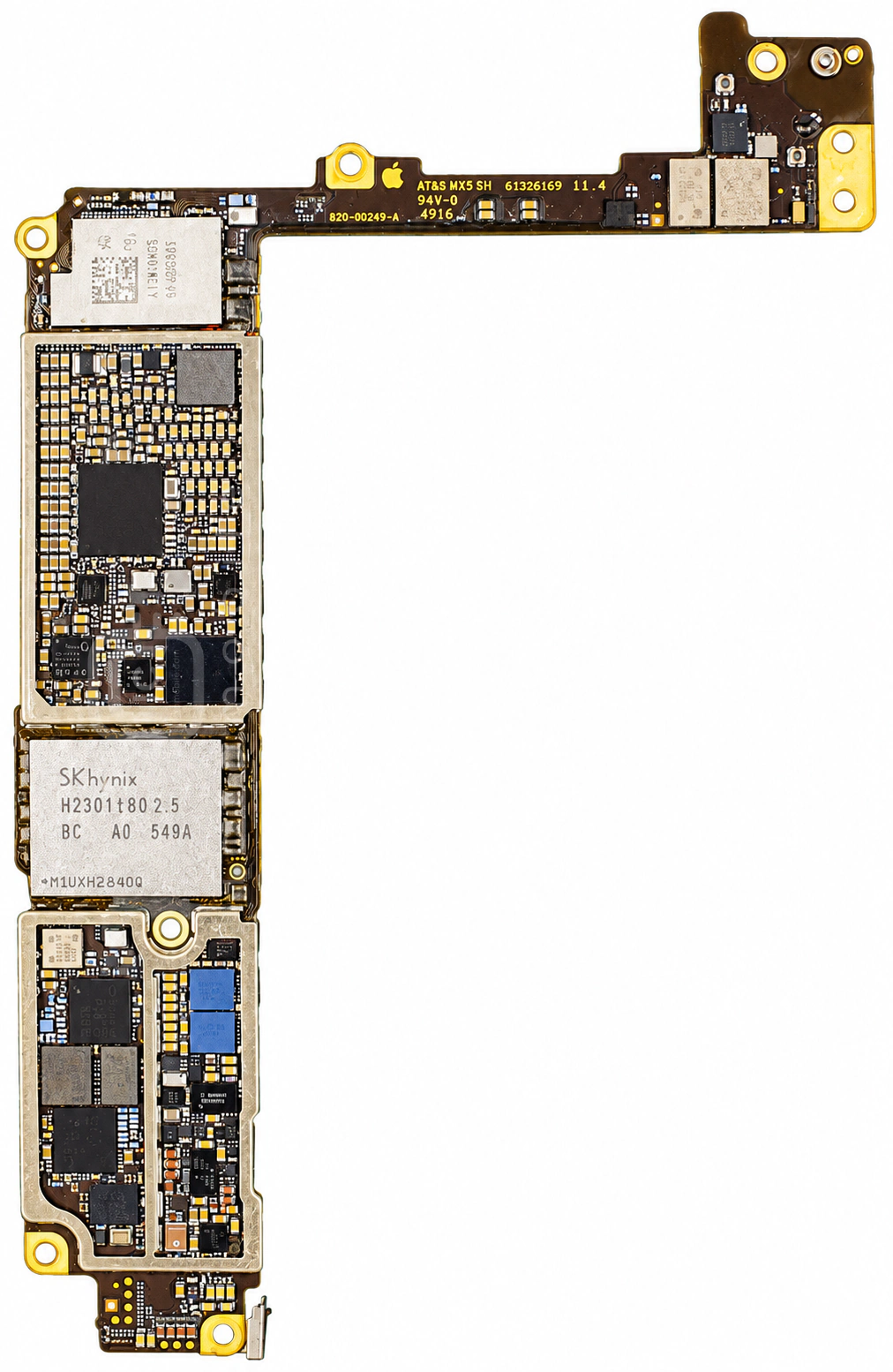

تصویر روی برد گوشی با نقاط آی‌سی
روی برد

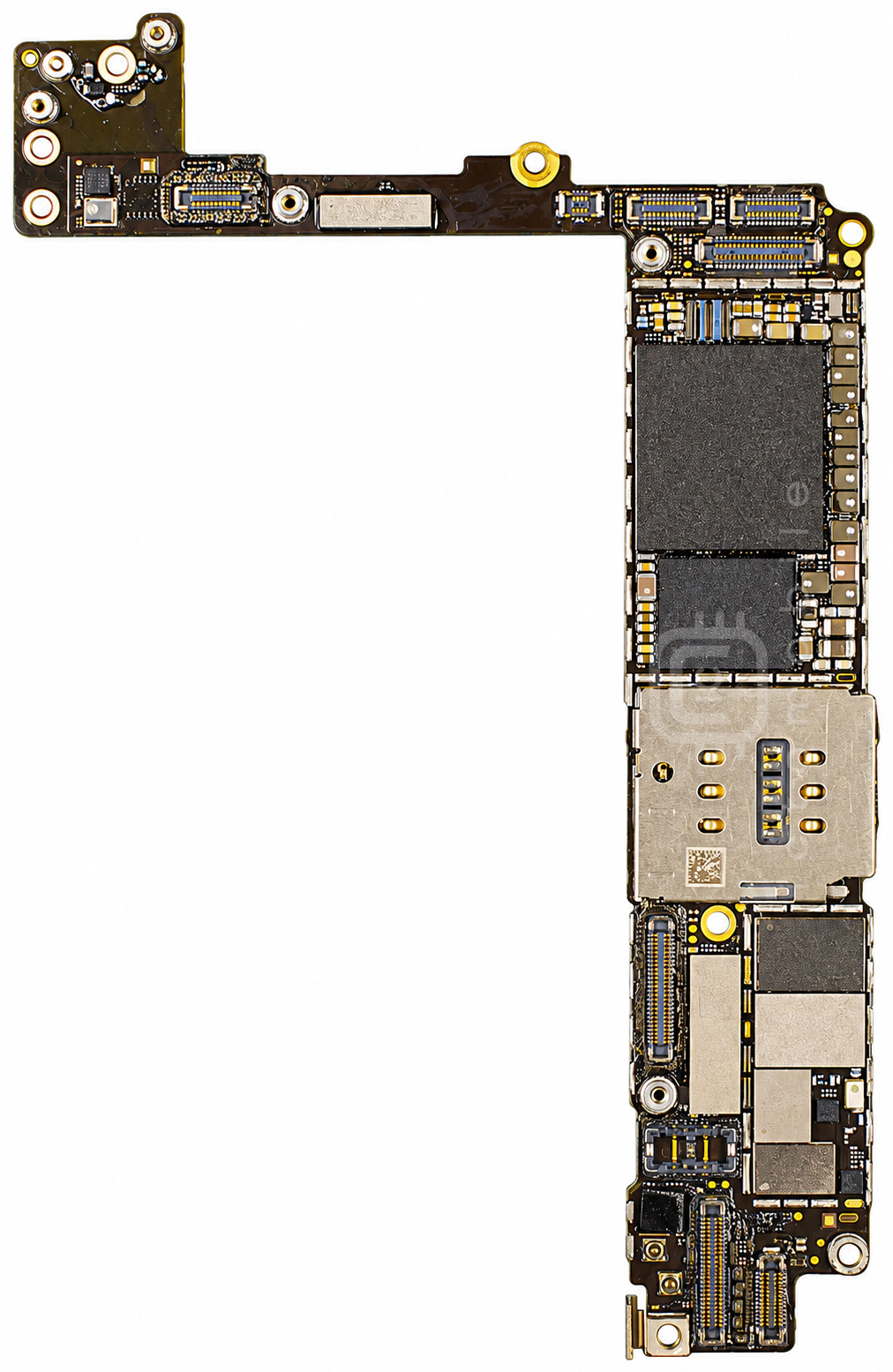

تصویر پشت برد گوشی با نقاط آی‌سی
پشت برد
↗

برد تعاملی است روی شماره هر قطعه بزنید تا اطلاعات آن در فهرست انتخاب شود.

نقشه قطعات

آی‌سی‌های این برد

۴۹ موقعیت از ۴۹ موقعیت

ردیفشماره فنینوع آی‌سیسازندهابزارها
۱AFEM‐8060پاور آمپلی فایر 3G و 4GAvago←
۲NEO SIPدرایور LED فلاش دوربیننامعلوم←
۳FAN48614BUC50Xکانورتر ولتاژ (DC/DC Voltage Converter)Fairchild Semiconductor←
۴SKY77359-8پاور آمپلی فایر GSMSkyworks Solutions Inc←
۵LM3539A1درایور بک لایت LCDTexas Instruments←
۶339S00199بلوتوث و وای فای (BT & WIFI)Murata←
۷SKY13702-20سوئیچ آنتن DiversitySkyworks Solutions Inc←
۸STM32L031E6Y6DمیکروکنترلرSTMicroelectronics←
۹X‐Gold 7360 PMB9943CPU بخش BasebandIntel←
۱۰LM3539A1درایور بک لایت LCDTexas Instruments←
۱۱LP5907UVX2.925-Sرگولاتور ولتاژ LDOTexas Instruments←
۱۲K3RG1G10CM‐YGCHحافظه RAMSamsung semiconductor←
۱۳PMB5750sفرستنده و گیرنده رادیویی (RF Transceiver)Intel←
۱۴FPF1204سوئیچ بار (Load Switch)Fairchild Semiconductor←
۱۵LP5907UVX2.925-Sرگولاتور ولتاژ LDOTexas Instruments←
۱۶CAT24C08C4Aحافظه EEPROMON Semiconductor←
۱۷CSD68827Wترانزیستور MosfetTexas Instruments←
۱۸PMB6826تغذیه بخش BasebandIntel←
۱۹CAT24C08C4Aحافظه EEPROMON Semiconductor←
۲۰BMP284AAسنسور فشار جو (Barometer)Bosch←
۲۱D5325سوئیچ آنتن DiversityTDK-EPC←
۲۲ICE5LP4KFPGALattice Semiconductor←
۲۳LM3638A0کانورتر ولتاژ سنسور اثر انگشت (Finger Print)Texas Instruments←
۲۴H23Q1T8QK2BYSحافظه Nand Flash (هارد)Skhynix←
۲۵A10 - APL1W24CPU بخش ApplicationTSMC←
۲۶TPS65730A0PYFFتغذیه صفحه نمایش و صفحه لمسی (تاچ)Texas Instruments←
۲۷SN61280Dکانورتر ولتاژ (DC/DC Voltage Converter)Texas Instruments←
۲۸610A3Bدرایور USB و شارژNXP Semiconductors←
۲۹D5313سوئیچ آنتن DiversityTDK-EPC←
۳۰RF6110ماژول FEM باندهای 3G و 4G (سوئیچ آنتن + پاور آمپلی فایر)QORVO←
۳۱338S00220آمپلی فایر صوتCirrus Logic←
۳۲BCM47734IUBGGPS و هاب سنسور (Sensor HUB)Broadcom←
۳۳RV3C002UNT2CLترانزیستور MosfetROHM←
۳۴338S00220آمپلی فایر صوتCirrus Logic←
۳۵81003Mردیاب پوش توان (EPT)QORVO←
۳۶ACFM-W312-AP1سوئیچ آنتنAvago←
۳۷AFEM‐8050پاور آمپلی فایر 3G و 4GAvago←
۳۸SKY65766-13آمپلی فایر GPSSkyworks Solutions Inc←
۳۹338S00220آمپلی فایر صوتCirrus Logic←
۴۰SN2400AB0شارژTexas Instruments←
۴۱SKY13703‐21سوئیچ آنتن DiversitySkyworks Solutions Inc←
۴۲338S00105Codec صوتCirrus Logic←
۴۳TRINITY_BLUEسلف (Inductor)نامعلوم←
۴۴LP5907SNX-2.75رگولاتور ولتاژ LDOTexas Instruments←
۴۵HSCDTD601A-19سنسور مغناطیسی قطب نما (Compass)ALPS←
۴۶MPU-6900سنسور شتاب و ژیروسکوپ (Accelerometer and Gyroscope)InvenSense←
۴۷PN67VNFCNXP Semiconductors←
۴۸338S00225‐A1تغذیه بخش ApplicationDialog←
۴۹PMB5750sفرستنده و گیرنده رادیویی (RF Transceiver)Intel←
