محیط اپلیکیشن ICTOMobile و نمایش نقشهٔ برد موبایل
رفتن به فهرست قطعات
مدل‌های گوشی←

برد سامسونگ S7 (SM-G930FD)

SM-G930FD

برای انتخاب آسان‌تر هر قطعه، از فهرست قطعات زیر نقشه استفاده کنید. نقاط روی تصویر موقعیت دقیق قطعات را نشان می‌دهند.

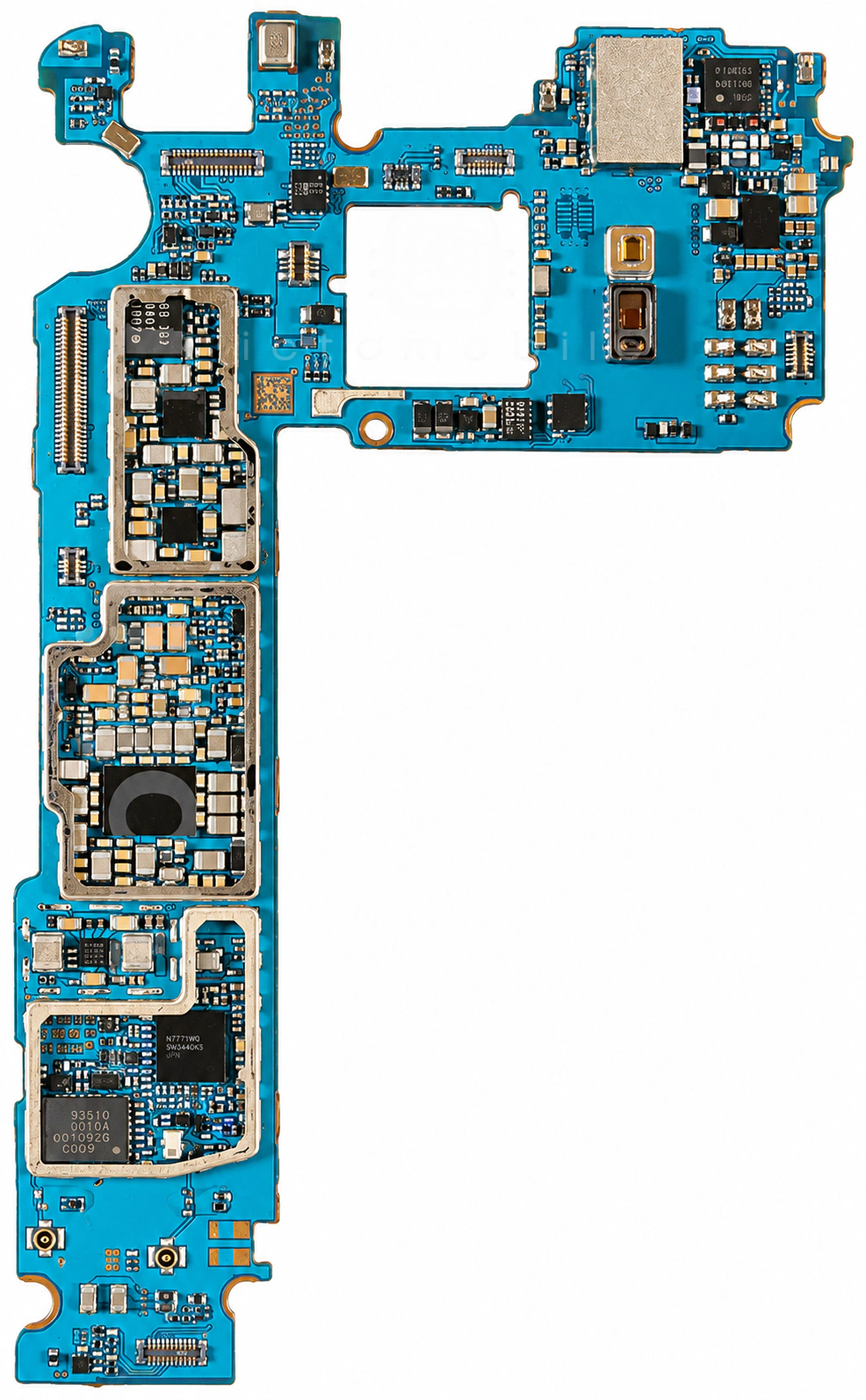

تصویر روی برد گوشی با نقاط آی‌سی
روی برد

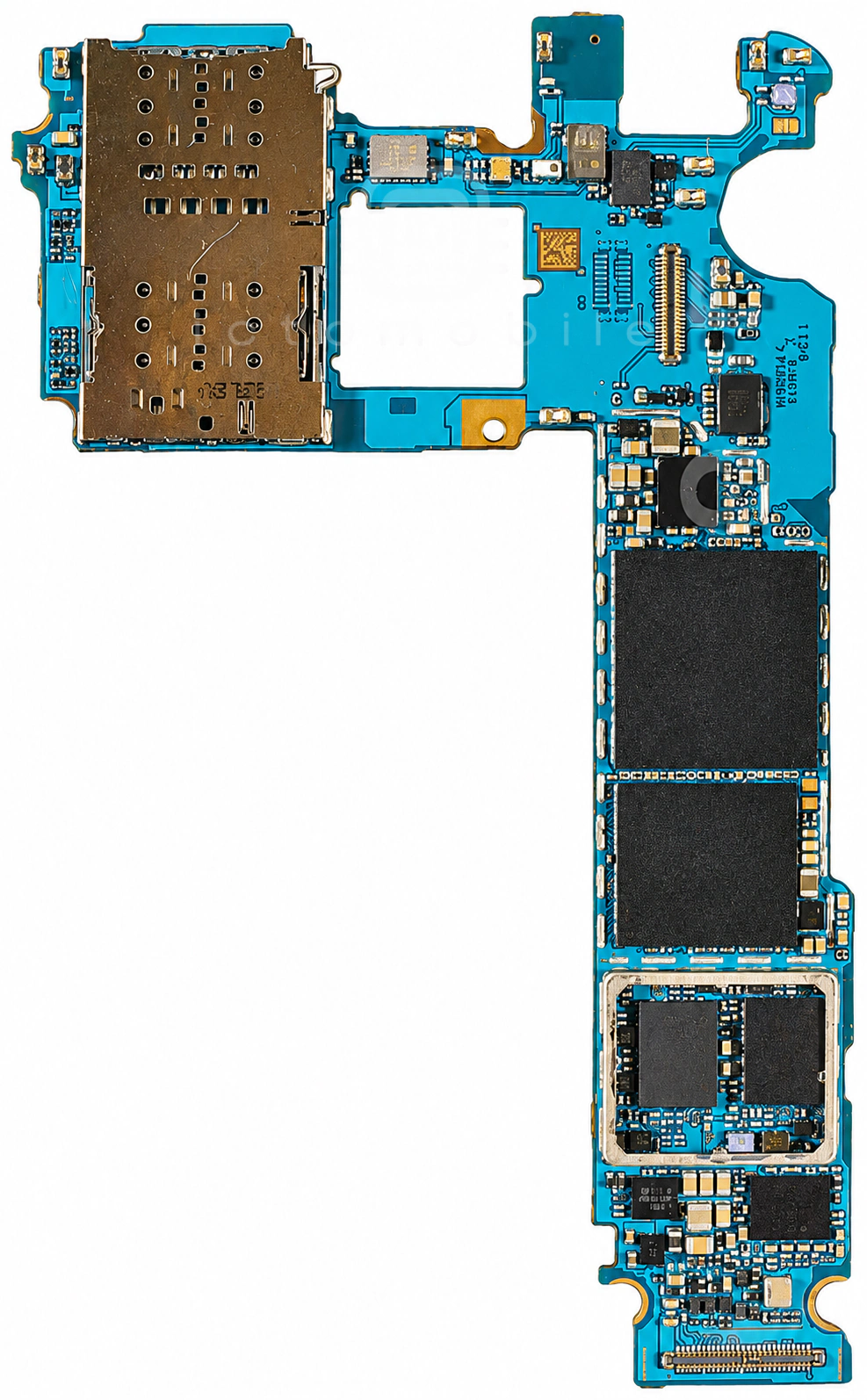

تصویر پشت برد گوشی با نقاط آی‌سی
پشت برد
↗

برد تعاملی است روی شماره هر قطعه بزنید تا اطلاعات آن در فهرست انتخاب شود.

نقشه قطعات

آی‌سی‌های این برد

۲۸ موقعیت از ۲۸ موقعیت

ردیفشماره فنینوع آی‌سیسازندهابزارها
۱S2MPS16X01-6030تغذیه بخش ApplicationSamsung semiconductor←
۲K6DS3TRسنسور شتاب و ژیروسکوپ (Accelerometer and Gyroscope)STMicroelectronics←
۳MAX77854درایور USB و شارژMaxim←
۴ISP7022MSTنامعلوم←
۵YAS537-PZE2سنسور مغناطیسی قطب نما (Compass)YAMAHA CORPORATION←
۶SHANNON935فرستنده و گیرنده رادیویی (RF Transceiver)Samsung semiconductor←
۷KM5D18098بلوتوث و وای فای (BT & WIFI)Murata←
۸AFEM-9040ماژول FEM باندهای 3G و 4G (سوئیچ آنتن + پاور آمپلی فایر)Avago←
۹P9221Sشارژ بی سیمIDT - Integrated Device Technology←
۱۰K3RG2G20BM-CGCJحافظه RAMSamsung semiconductor←
۱۱81DGXS1NFCSamsung semiconductor←
۱۲LPS25HBTRسنسور فشار جو (Barometer)STMicroelectronics←
۱۳CS47L91Codec صوتCirrus Logic←
۱۴THGBF7G8K4LBAIRحافظه UFS (هارد)Toshiba Semiconductor←
۱۵S5C73C3X01-L030پردازشگر تصویر دوربین (ISP)Samsung semiconductor←
۱۶S2DOS03تغذیه صفحه نمایش و صفحه لمسی (تاچ)Samsung semiconductor←
۱۷FPF24958سوئیچ بار (Load Switch)Fairchild Semiconductor←
۱۸S2ABB02کانورتر ولتاژ (DC/DC Voltage Converter)Samsung semiconductor←
۱۹FPF2488سوئیچ بار (Load Switch)Fairchild Semiconductor←
۲۰S2MPB02تغذیه (PMU)Samsung semiconductor←
۲۱Exynos 8 Octa 8890CPU بخش Application و BasebandSamsung semiconductor←
۲۲CDC3RL02BYFPRگیت بافرTexas Instruments←
۲۳MAX98506آمپلی فایر صوتMaxim←
۲۴SKY78048-12ماژول FEM (سوئیچ آنتن کلی + پاور آمپلی فایر GSM)Skyworks Solutions Inc←
۲۵SHANNON735ردیاب پوش توان (EPT)Samsung semiconductor←
۲۶BCM4774IUB2GGPS و هاب سنسور (Sensor HUB)Broadcom←
۲۷AP7346رگولاتور ولتاژ LDODIODES←
۲۸AFEM-9030ماژول FEM باندهای 3G و 4G (سوئیچ آنتن + پاور آمپلی فایر)Avago←
