برد سامسونگ S3 (GT-I9305)

GT-I9305

برای انتخاب آسان‌تر هر قطعه، از فهرست قطعات زیر نقشه استفاده کنید. نقاط روی تصویر موقعیت دقیق قطعات را نشان می‌دهند.

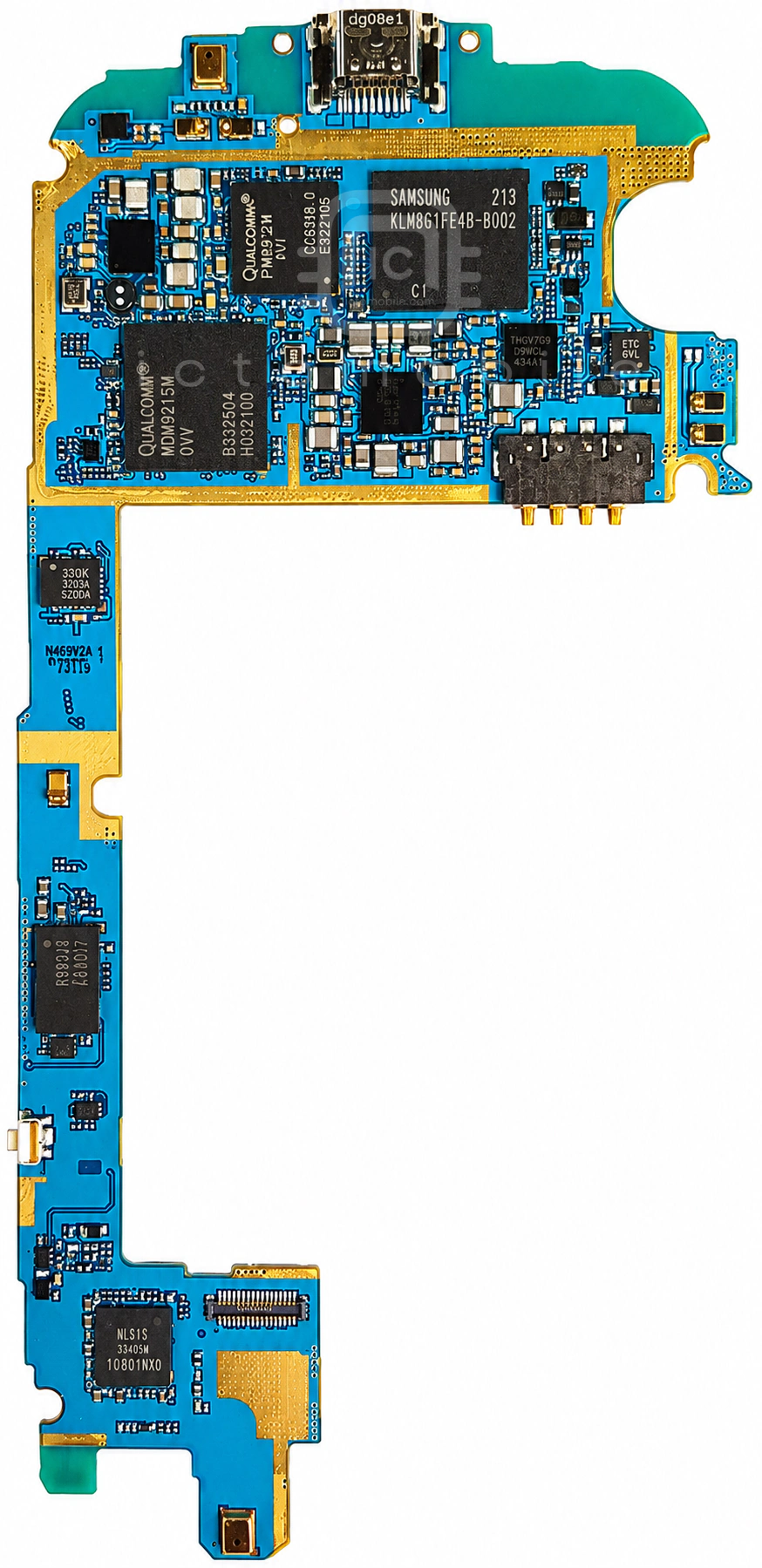

تصویر روی برد گوشی با نقاط آی‌سی
روی برد

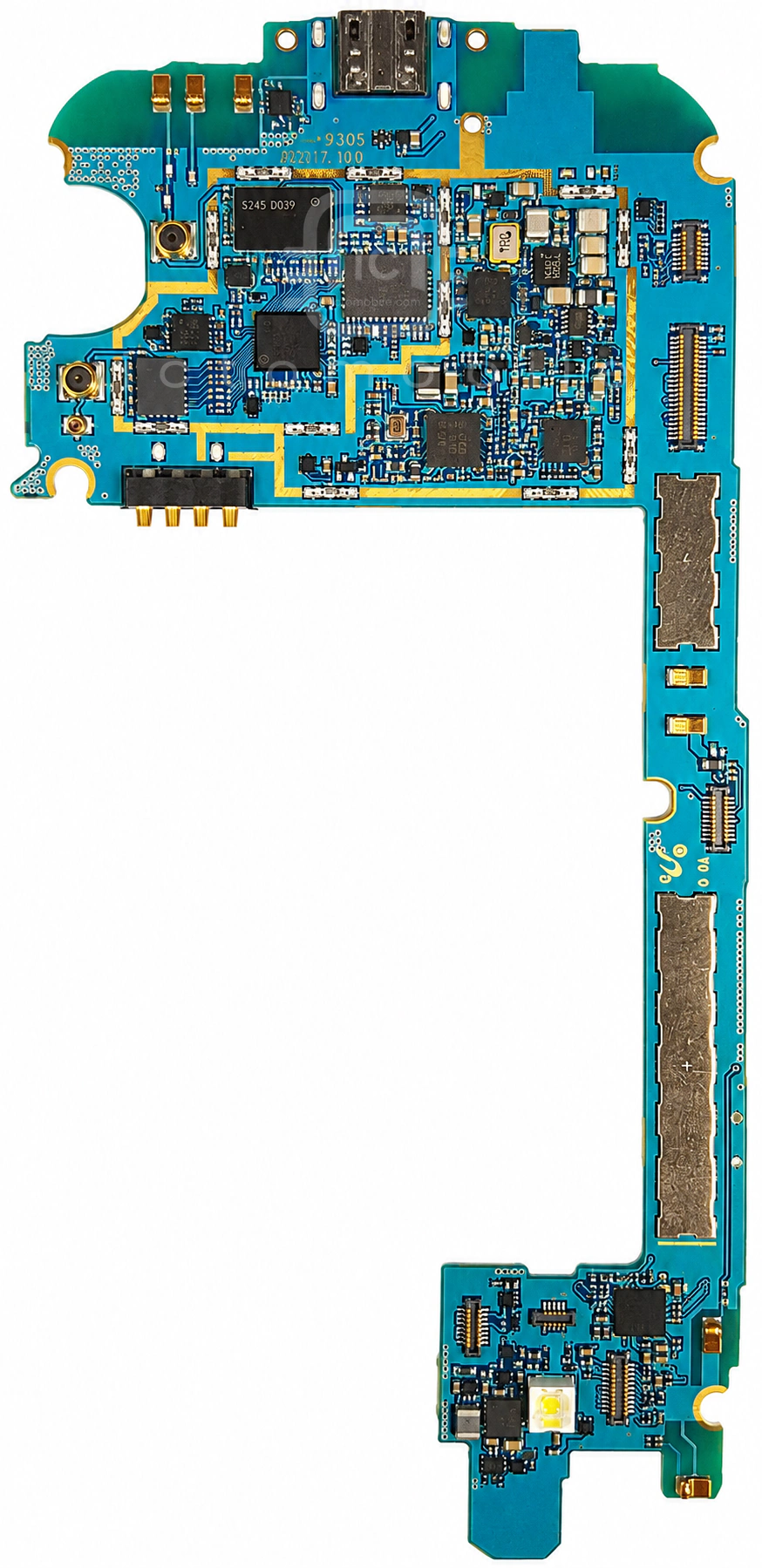

تصویر پشت برد گوشی با نقاط آی‌سی
پشت برد
↗

برد تعاملی است روی شماره هر قطعه بزنید تا اطلاعات آن در فهرست انتخاب شود.

نقشه قطعات

آی‌سی‌های این برد

۲۸ موقعیت از ۲۸ موقعیت

ردیفشماره فنینوع آی‌سیسازندهابزارها
۱KLMAG4FE4B-B002حافظه eMMC (هارد)Samsung semiconductor←
۲ACPM-7500پاور آمپلی فایر GSMAvago←
۳LSM330DLCسنسور شتاب و ژیروسکوپ (Accelerometer and Gyroscope)STMicroelectronics←
۴S303A3AY2045Gماژول FEM (سوئیچ آنتن کلی + پاور آمپلی فایر GSM)نامعلوم←
۵RF7320پاور آمپلی فایر 4GRFMD←
۶S5C73M3X01-Y040پردازشگر تصویر دوربین (ISP)Samsung semiconductor←
۷ACPM-5007پاور آمپلی فایر 4GAvago←
۸PM8018تغذیه بخش BasebandQUALCOMM Incorporated←
۹LPS331APسنسور فشار جو (Barometer)STMicroelectronics←
۱۰XM0825SE-BL0901تیونر آنتن RFMurata←
۱۱Exynos 4 Quad 4412 (SC54412ACA-A030)CPU بخش ApplicationSamsung semiconductor←
۱۲SWB-B52بلوتوث و وای فای (BT & WIFI)نامعلوم←
۱۳RCLAMP3654محافظ ESDSEMTECH←
۱۴MAX77693درایور USB، شارژ، درایور LED فلاش دوربین و درایور ویبراتورMaxim←
۱۵ES305Bپردازشگر صوتAudience←
۱۶Sil9244درایور MHLSIMG - Silicon Image←
۱۷AN30259Aدرایور RGB LEDPanasonic←
۱۸WTR1605Lفرستنده و گیرنده رادیویی (RF Transceiver) و GPSQUALCOMM Incorporated←
۱۹MAX77686تغذیه بخش ApplicationMaxim←
۲۰STG5223QTRسوئیچ آنالوگ SPDTSTMicroelectronics←
۲۱AAT2146MIJS-0.6-T1کانورتر ولتاژ (DC/DC Voltage Converter)Skyworks Solutions Inc←
۲۲K3PE0E000C-XGC1حافظه RAMSamsung semiconductor←
۲۳STOD13CMTPURتغذیه صفحه نمایشSTMicroelectronics←
۲۴AAT1290AIWO-T1درایور LED فلاش دوربینSkyworks Solutions Inc←
۲۵PN65NET1-C3NFCNXP Semiconductors←
۲۶WM1811Codec صوتWolfson←
۲۷MDM9215MCPU بخش BasebandQUALCOMM Incorporated←
۲۸HFQSWEJUA-138سوئیچ آنتن DiversityMurata←
