برد سامسونگ Win (GT-I8552)

GT-I8552

برای انتخاب آسان‌تر هر قطعه، از فهرست قطعات زیر نقشه استفاده کنید. نقاط روی تصویر موقعیت دقیق قطعات را نشان می‌دهند.

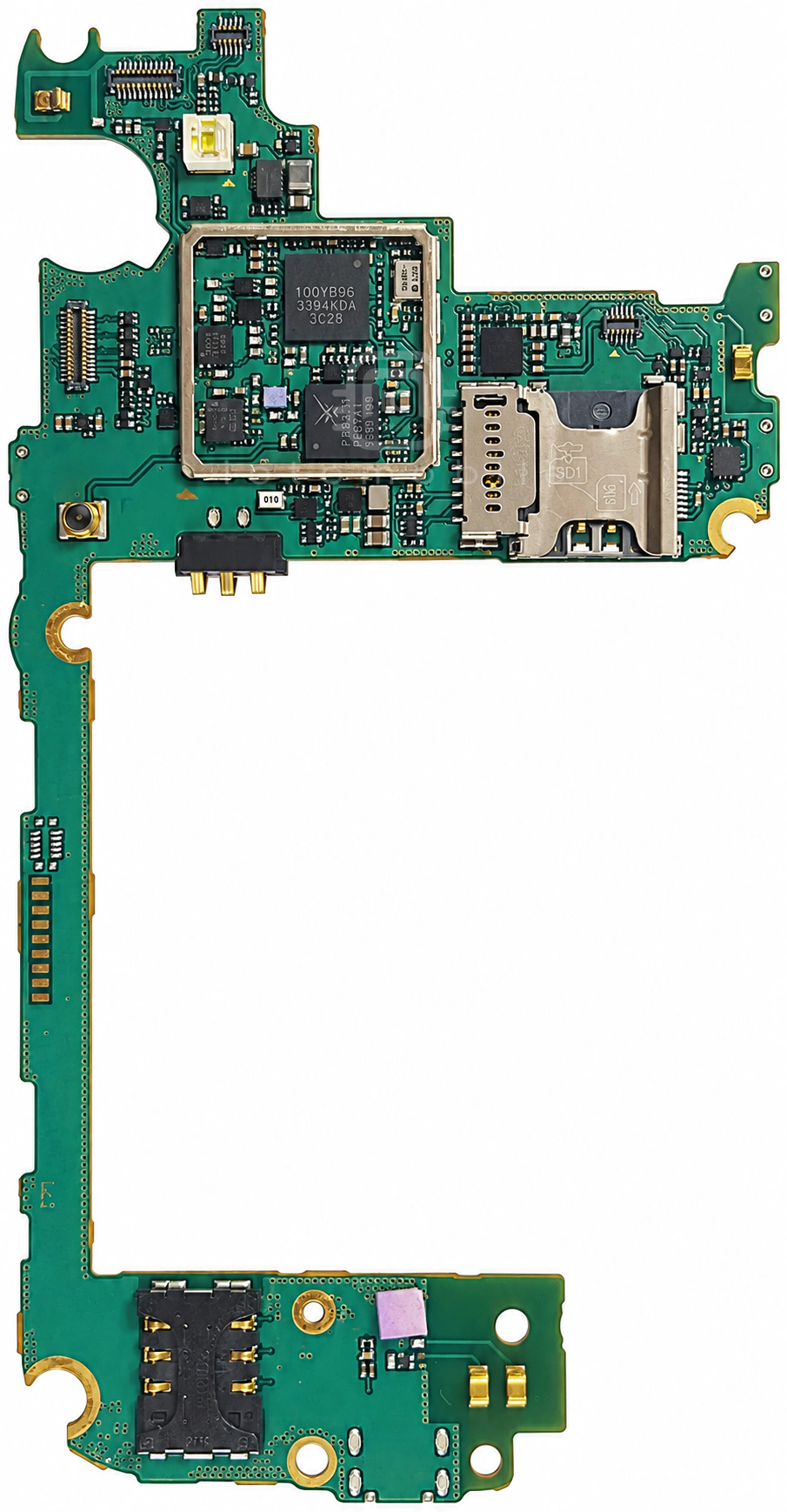

تصویر روی برد گوشی با نقاط آی‌سی
روی برد

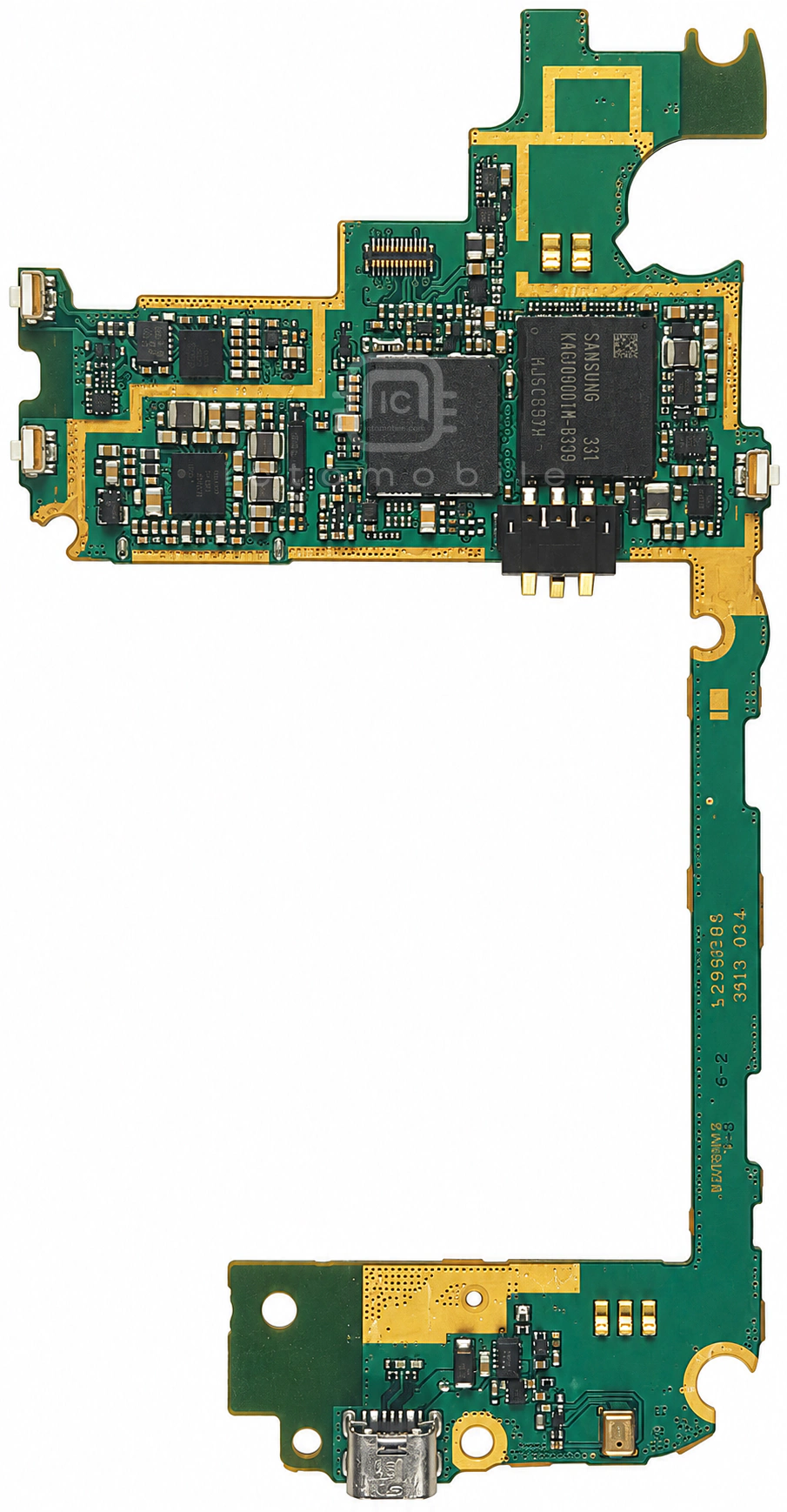

تصویر پشت برد گوشی با نقاط آی‌سی
پشت برد
↗

برد تعاملی است روی شماره هر قطعه بزنید تا اطلاعات آن در فهرست انتخاب شود.

نقشه قطعات

آی‌سی‌های این برد

۲۰ موقعیت از ۲۰ موقعیت

ردیفشماره فنینوع آی‌سیسازندهابزارها
۱RTR6285Aفرستنده و گیرنده رادیویی (RF Transceiver)QUALCOMM Incorporated←
۲FSA880درایور USB و شارژFairchild Semiconductor←
۳D2037سوئیچ آنتن بلوتوث و وای فای (wifi)Epcos←
۴AR6005Gوای فای (wifi)Atheros←
۵SKY77584-11ماژول FEM (سوئیچ آنتن کلی + پاور آمپلی فایر GSM)Skyworks Solutions Inc←
۶KTD253EHD-TRدرایور بک لایت LCDKinetic Technologies←
۷NCP6335Dکانورتر ولتاژ (DC/DC Voltage Converter)ON Semiconductor←
۸PM8029تغذیه (PMU)QUALCOMM Incorporated←
۹BMC150سنسور شتاب و قطب نما (Accelerometer and Compass)Bosch←
۱۰CSR7820بلوتوثCSR←
۱۱RT8515GQWدرایور LED فلاش دوربینRichTek←
۱۲RP507Kکانورتر ولتاژ (DC/DC Voltage Converter)RICOH electronics devices division←
۱۳KMK7U000VM-B309حافظه eMCP (هارد)Samsung semiconductor←
۱۴STC3115IJTاندازه گیر سطح باتری (Fuel Gauge)STMicroelectronics←
۱۵MIC5362-3.3YMTرگولاتور ولتاژ LDOMicrel←
۱۶MSM8225QCPU بخش ApplicationQUALCOMM Incorporated←
۱۷74AUP2G08گیت ANDNXP Semiconductors←
۱۸AJAV-5601پاور آمپلی فایر 3GAvago←
۱۹BQ24157BشارژTexas Instruments←
۲۰AJAV-5508پاور آمپلی فایر 3GAvago←
