برد سامسونگ Tab A 7.0 2016 (SM-T285)

SM-T285

برای انتخاب آسان‌تر هر قطعه، از فهرست قطعات زیر نقشه استفاده کنید. نقاط روی تصویر موقعیت دقیق قطعات را نشان می‌دهند.

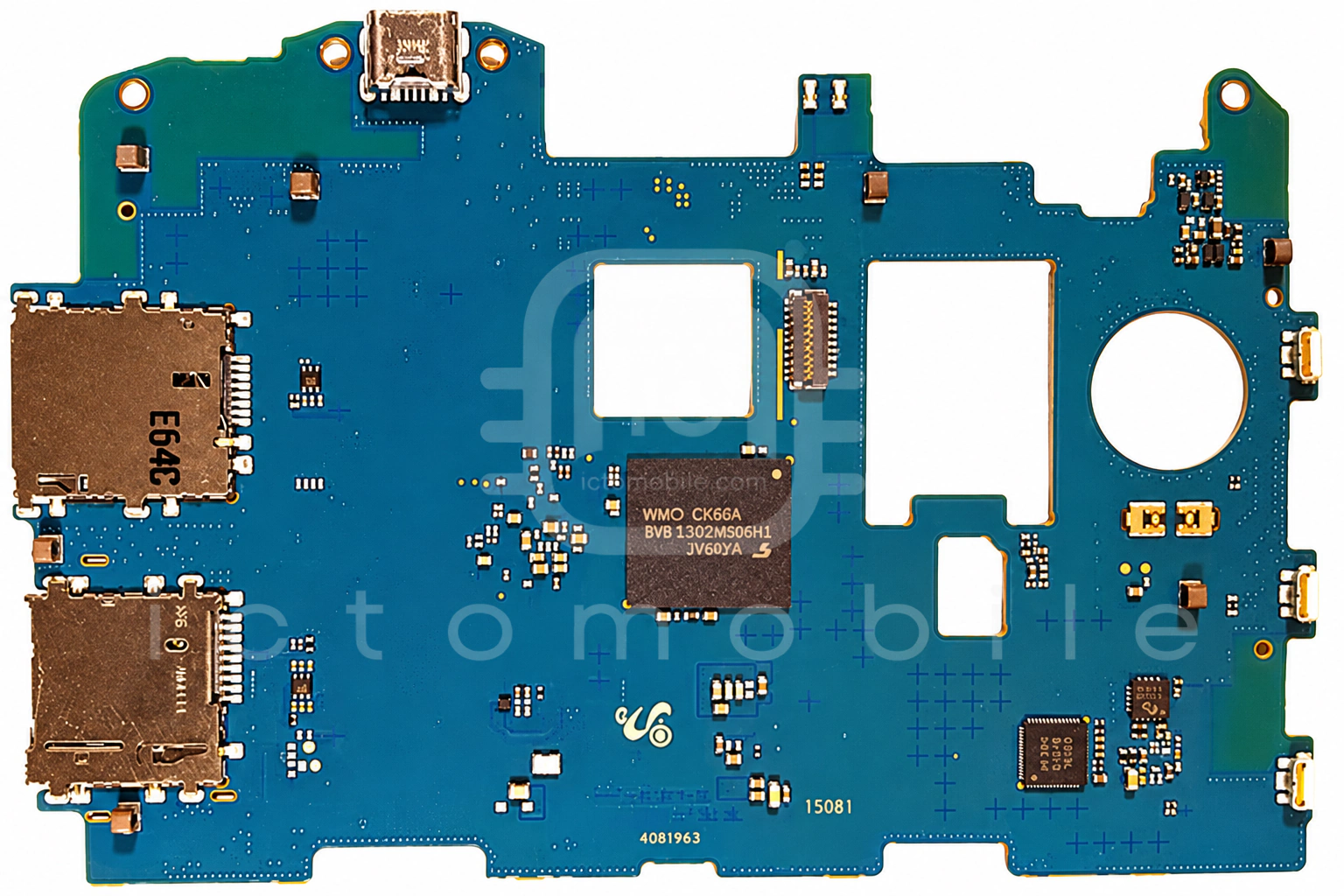

تصویر روی برد گوشی با نقاط آی‌سی
روی برد

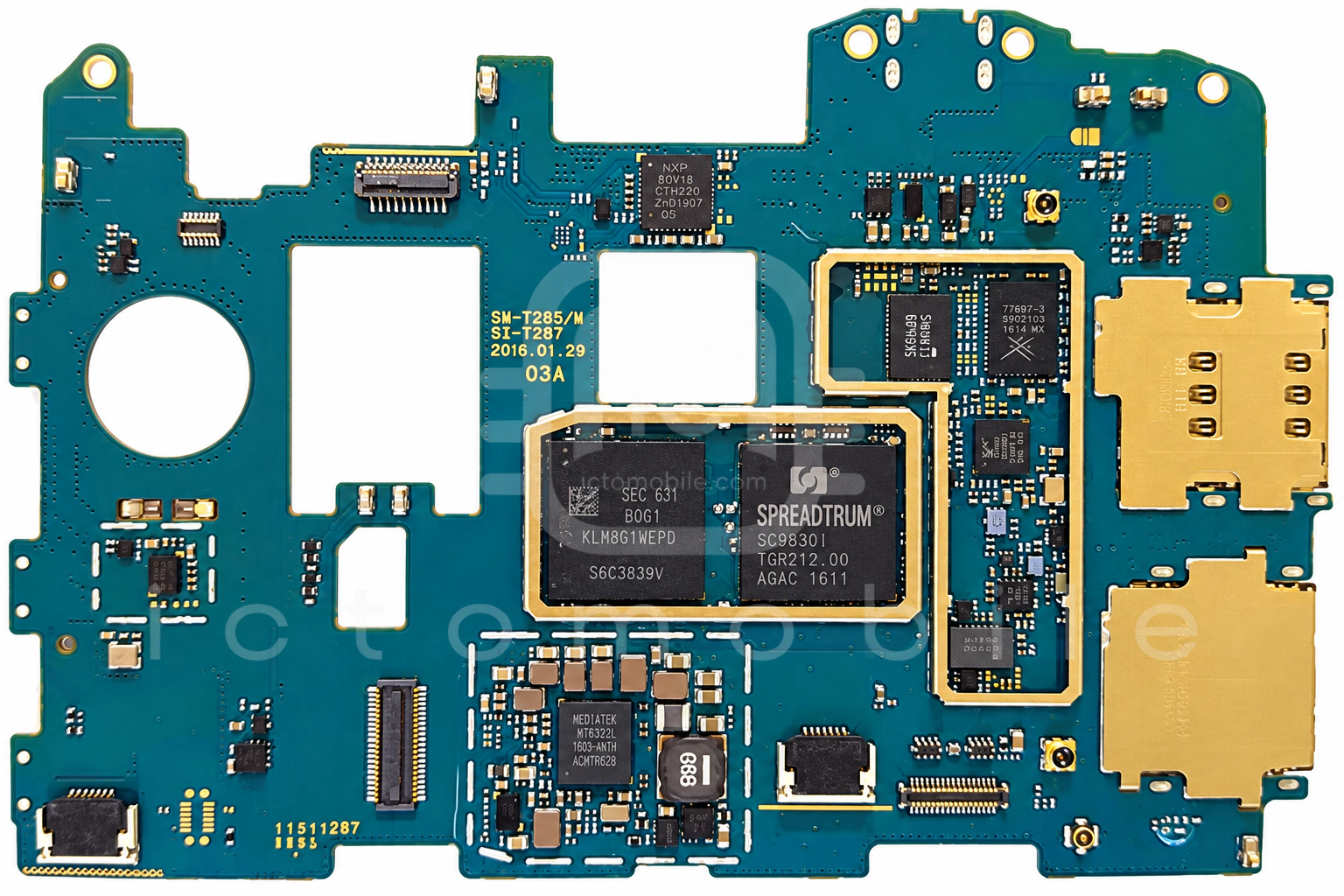

تصویر پشت برد گوشی با نقاط آی‌سی
پشت برد
↗

برد تعاملی است روی شماره هر قطعه بزنید تا اطلاعات آن در فهرست انتخاب شود.

نقشه قطعات

آی‌سی‌های این برد

۱۶ موقعیت از ۱۶ موقعیت

ردیفشماره فنینوع آی‌سیسازندهابزارها
۱MMS-438درایور صفحه لمسی (تاچ) (Touch Screen)نامعلوم←
۲LMSWxxسوئیچ آنتن اصلیMurata←
۳SM5701شارژ، اندازه گیر سطح باتری (Fuel Gauge)، درایور فلاش دوربینSilicon Mitus←
۴SC2723Mتغذیه (PMU) و Codec صوتSpreadtrum←
۵SC9830ICPU بخش Application و BasebandSpreadtrum←
۶SM5504درایور USB و شارژSilicon Mitus←
۷H9CKNNNAETAPحافظه RAMSkhynix←
۸SR3593Sفرستنده و گیرنده رادیویی (RF Transceiver)Spreadtrum←
۹SKY77778-51پاور آمپلی فایر 4GSkyworks Solutions Inc←
۱۰S5N6420X01-V030GPSSamsung semiconductor←
۱۱SC2331Sبلوتوث، وای فای (wifi) و رادیو FMSpreadtrum←
۱۲SKY77621-31پاور آمپلی فایر GSM و 3G و 4GSkyworks Solutions Inc←
۱۳KTD2511CECE-TRدرایور بک لایت LCDKinetic Technologies←
۱۴LMSWxسوئیچ آنتن اصلیMurata←
۱۵THGBMFG6C1LBAILحافظه eMMC (هارد)Toshiba Semiconductor←
۱۶LIS2HH12سنسور شتاب (Accelerometer)STMicroelectronics←
