برد سامسونگ S Duos 3 (SM-G313HU/DS)

SM-G313HU/DS

برای انتخاب آسان‌تر هر قطعه، از فهرست قطعات زیر نقشه استفاده کنید. نقاط روی تصویر موقعیت دقیق قطعات را نشان می‌دهند.

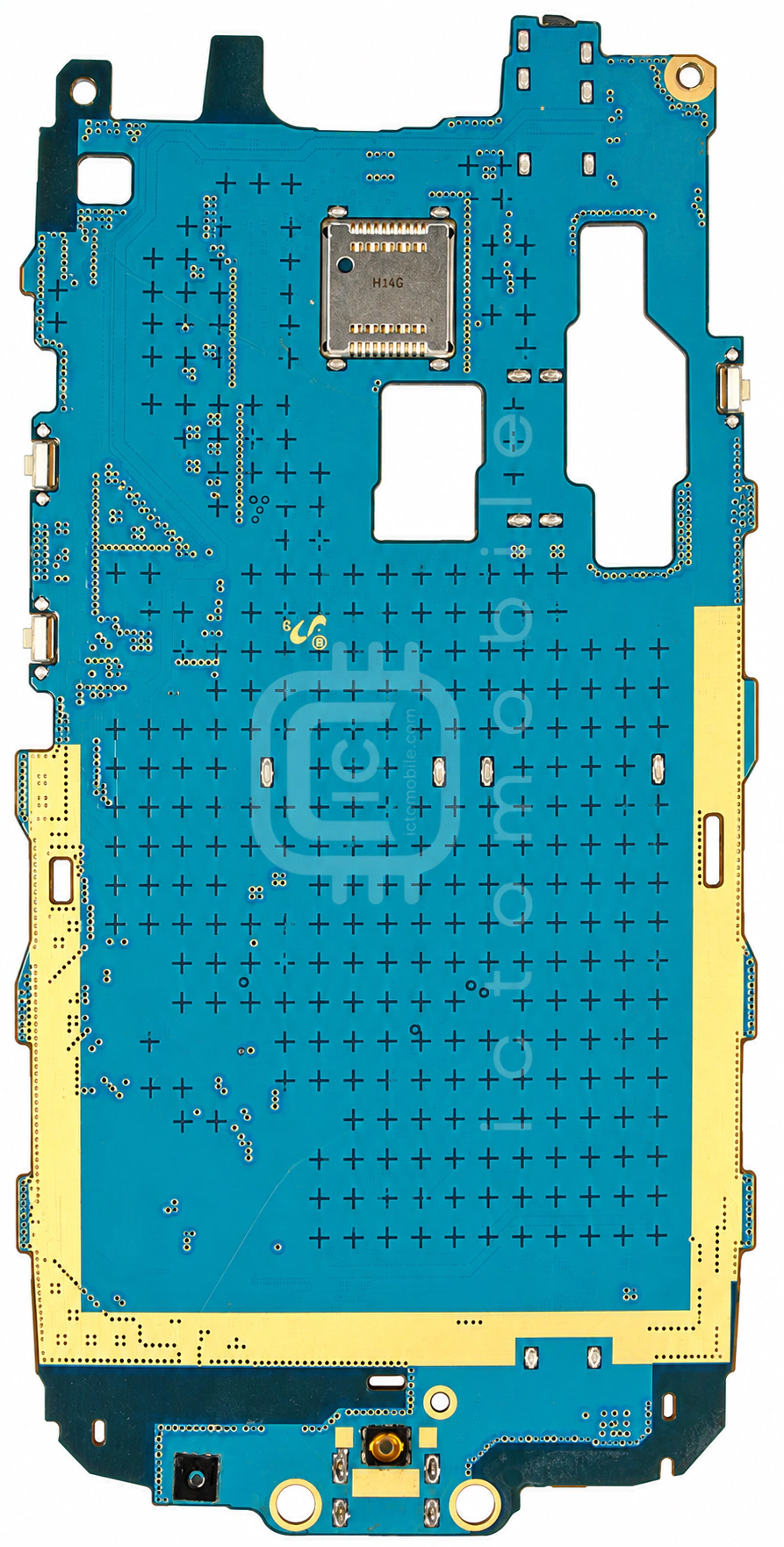

تصویر روی برد گوشی با نقاط آی‌سی
روی برد

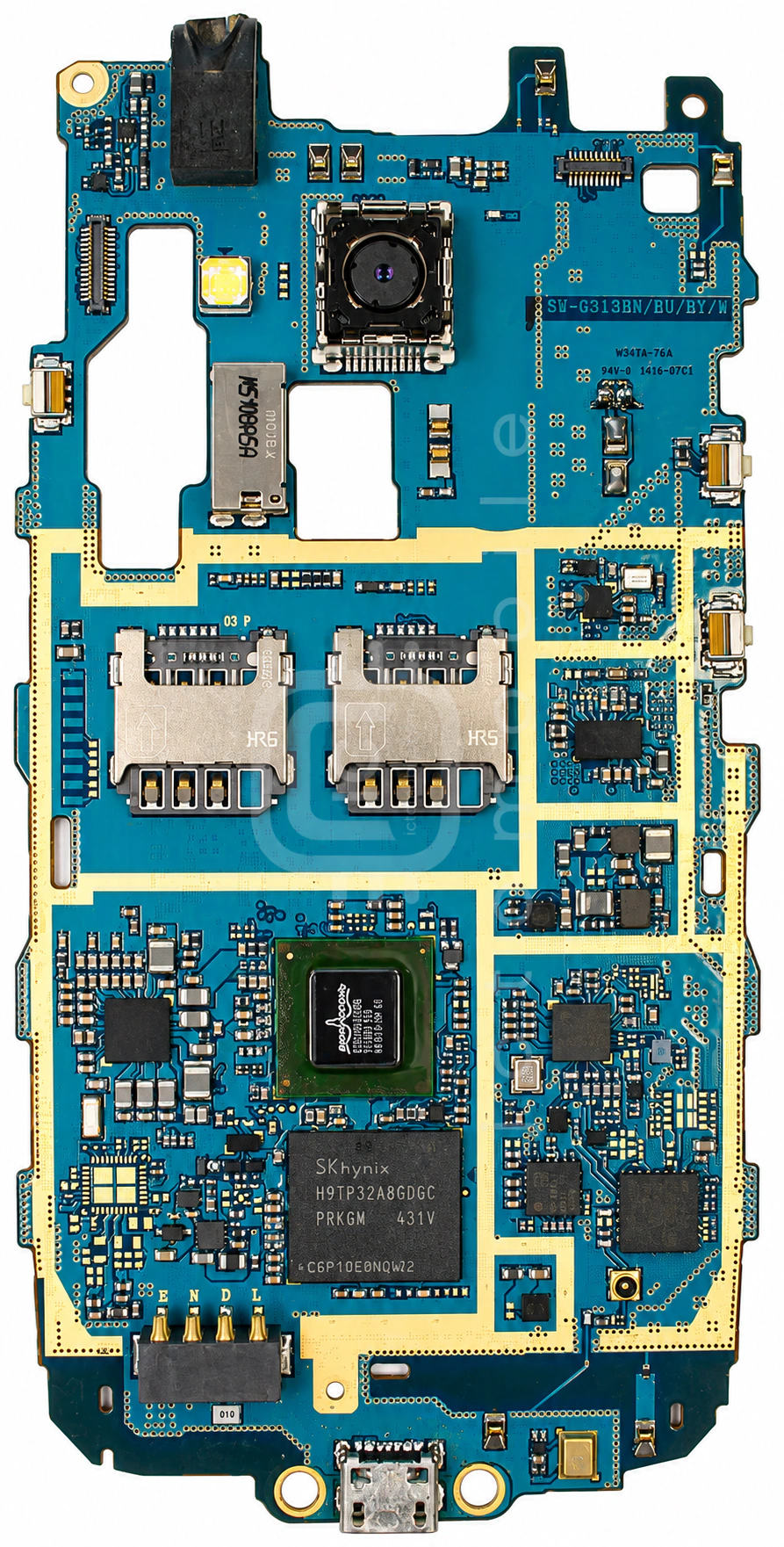

تصویر پشت برد گوشی با نقاط آی‌سی
پشت برد
↗

برد تعاملی است روی شماره هر قطعه بزنید تا اطلاعات آن در فهرست انتخاب شود.

نقشه قطعات

آی‌سی‌های این برد

۹ موقعیت از ۹ موقعیت

ردیفشماره فنینوع آی‌سیسازندهابزارها
۱RF9831Aپاور آمپلی فایر GSMRFMD←
۲LIS2HH12سنسور شتاب (Accelerometer)STMicroelectronics←
۳BCM47520IUB2GGPSBroadcom←
۴RF7849پاور آمپلی فایر 3GRFMD←
۵BCM21664A01CPU بخش Application و BasebandBroadcom←
۶BCM2093A2فرستنده و گیرنده رادیویی (RF Transceiver)Broadcom←
۷H9TP32A4GDDCحافظه eMCP (هارد)Skhynix←
۸BCM43438KUBGبلوتوث، وای فای (wifi) و رادیو FMBroadcom←
۹BCM56054A1IUB1Gتغذیه (PMU)Broadcom←
