برد سامسونگ A3 Duos (SM-A300H)

SM-A300H

برای انتخاب آسان‌تر هر قطعه، از فهرست قطعات زیر نقشه استفاده کنید. نقاط روی تصویر موقعیت دقیق قطعات را نشان می‌دهند.

تصویر روی برد گوشی با نقاط آی‌سی
روی برد

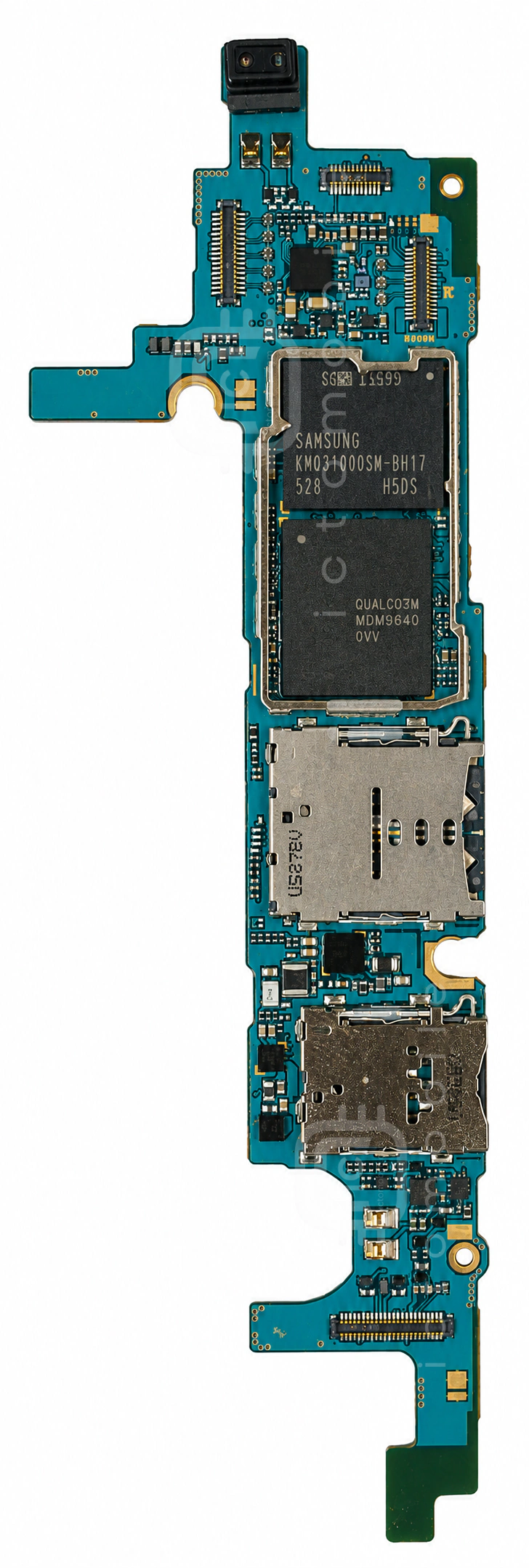

تصویر پشت برد گوشی با نقاط آی‌سی
پشت برد
↗

برد تعاملی است روی شماره هر قطعه بزنید تا اطلاعات آن در فهرست انتخاب شود.

نقشه قطعات

آی‌سی‌های این برد

۲۰ موقعیت از ۲۰ موقعیت

ردیفشماره فنینوع آی‌سیسازندهابزارها
۱RF3612پاور آمپلی فایر 3GRFMD←
۲BGSA12GN10تیونر آنتن RFInfineon←
۳WTR2605فرستنده و گیرنده رادیویی (RF Transceiver) و GPSQUALCOMM Incorporated←
۴RF3270سوئیچ آنتنRFMD←
۵WCN3620بلوتوث، وای فای (wifi) و رادیو FMQUALCOMM Incorporated←
۶ET3153سوئیچ بار (Load Switch)Wuxi Etek Microelectronics Co←
۷DG2592DN-T1-GE4Detector جک هدفونVishay Siliconix←
۸KMQ31000SM-B417حافظه eMCP (هارد)Samsung semiconductor←
۹SM3004تغذیه صفحه نمایشSilicon Mitus←
۱۰SKY87006تغذیه پاور آمپلی فایرهای RFSkyworks Solutions Inc←
۱۱PM8916تغذیه و شارژ و Codec صوتQUALCOMM Incorporated←
۱۲MSM8216CPU بخش Application و BasebandQUALCOMM Incorporated←
۱۳RF3619پاور آمپلی فایر 3GRFMD←
۱۴RDL3081دیود محافظ ولتاژ TVSRFsemi←
۱۵TFA9895آمپلی فایر صوتNXP Semiconductors←
۱۶SM5502درایور USBSilicon Mitus←
۱۷ET3158Aسوئیچ بار (Load Switch)Wuxi Etek Microelectronics Co←
۱۸DRV2603Cدرایور ویبراتورTexas Instruments←
۱۹BMC150سنسور شتاب و قطب نما (Accelerometer and Compass)Bosch←
۲۰RT5033شارژ، اندازه گیر سطح باتری (Fuel Gauge)، درایور فلاش دوربینRichTek←
