برد سامسونگ Note LTE (SHV-E160S)

SHV-E160S

برای انتخاب آسان‌تر هر قطعه، از فهرست قطعات زیر نقشه استفاده کنید. نقاط روی تصویر موقعیت دقیق قطعات را نشان می‌دهند.

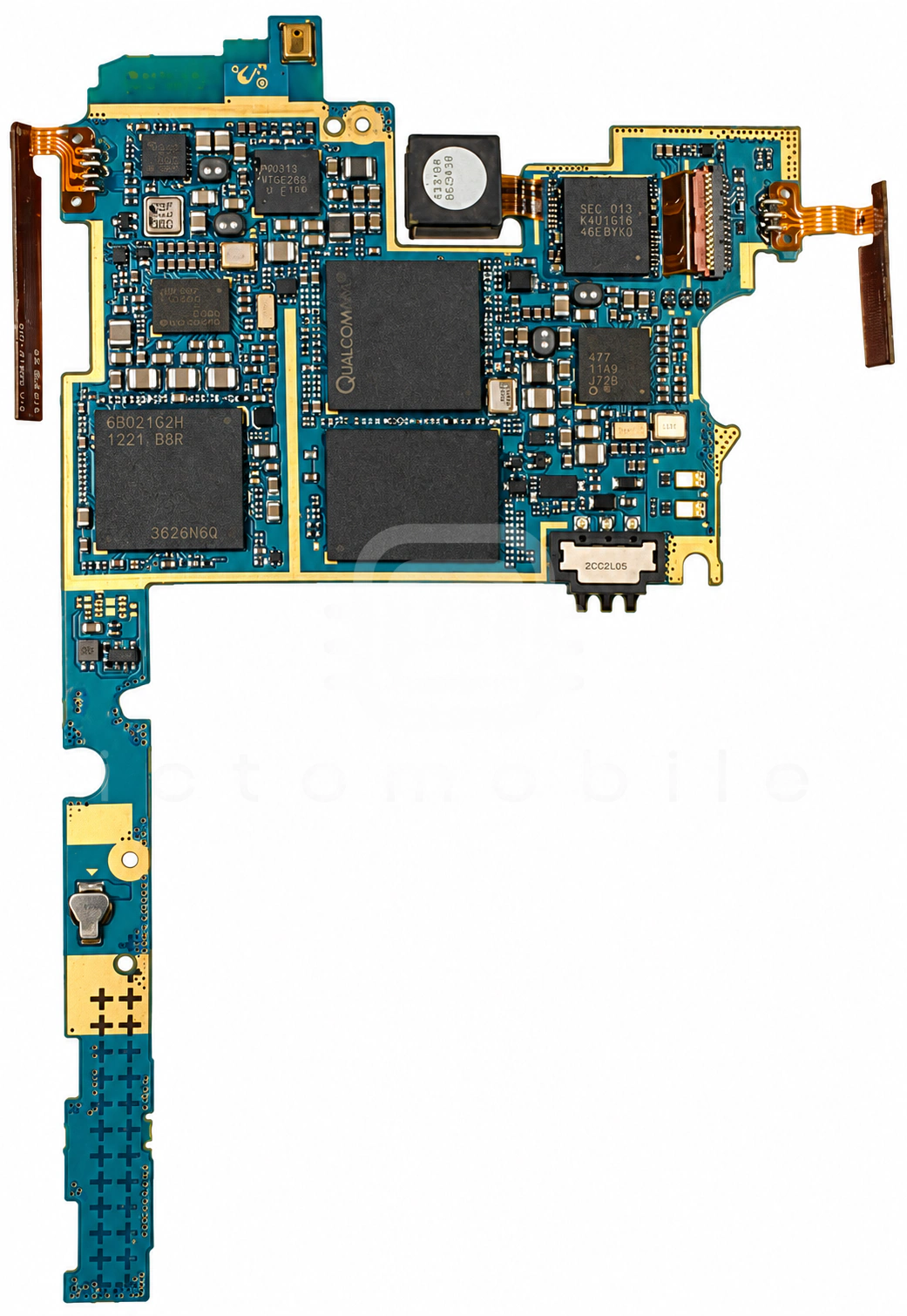

تصویر روی برد گوشی با نقاط آی‌سی
روی برد

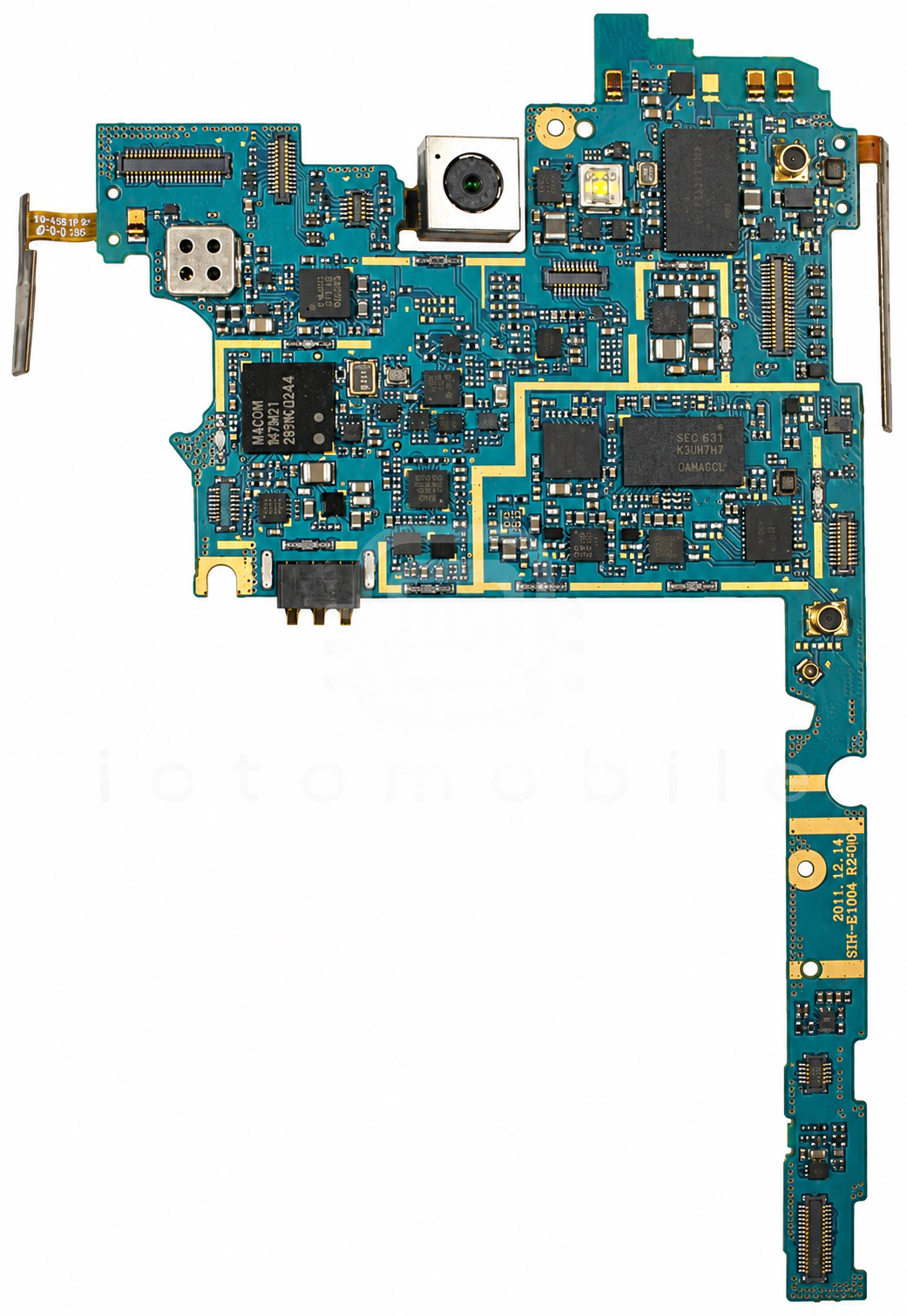

تصویر پشت برد گوشی با نقاط آی‌سی
پشت برد
↗

برد تعاملی است روی شماره هر قطعه بزنید تا اطلاعات آن در فهرست انتخاب شود.

نقشه قطعات

آی‌سی‌های این برد

۱۵ موقعیت از ۱۵ موقعیت

ردیفشماره فنینوع آی‌سیسازندهابزارها
۱FC8053Digital Terrestrial Multimedia BroadcastFCI - FlipChip International←
۲TQM7M5013پاور آمپلی فایر GSMTriQuint Semiconductor←
۳QTR8615Lفرستنده و گیرنده رادیویی (RF Transceiver)QUALCOMM Incorporated←
۴MBG043Eپردازشگر تصویر دوربین (ISP)Fujistu←
۵PM8901تغذیه (PMU)QUALCOMM Incorporated←
۶PM8028تغذیه بخش BasebandQUALCOMM Incorporated←
۷L3G4200DHسنسور ژیروسکوپ (Gyroscope)STMicroelectronics←
۸APQ8000CPU بخش ApplicationQUALCOMM Incorporated←
۹PN547NFCNXP Semiconductors←
۱۰LIS3DHسنسور شتاب (Accelerometer)STMicroelectronics←
۱۱SiI9244BOدرایور MHLSIMG - Silicon Image←
۱۲W8501درایور S PenWACOM←
۱۳MDM9200CPU بخش BasebandQUALCOMM Incorporated←
۱۴KMKTS000VM-B604حافظه eMCP (هارد)Samsung semiconductor←
۱۵PM8058تغذیه (PMU)QUALCOMM Incorporated←
