برد سامسونگ J5 2016 (SM-J510F-DS)

SM-J510F-DS

برای انتخاب آسان‌تر هر قطعه، از فهرست قطعات زیر نقشه استفاده کنید. نقاط روی تصویر موقعیت دقیق قطعات را نشان می‌دهند.

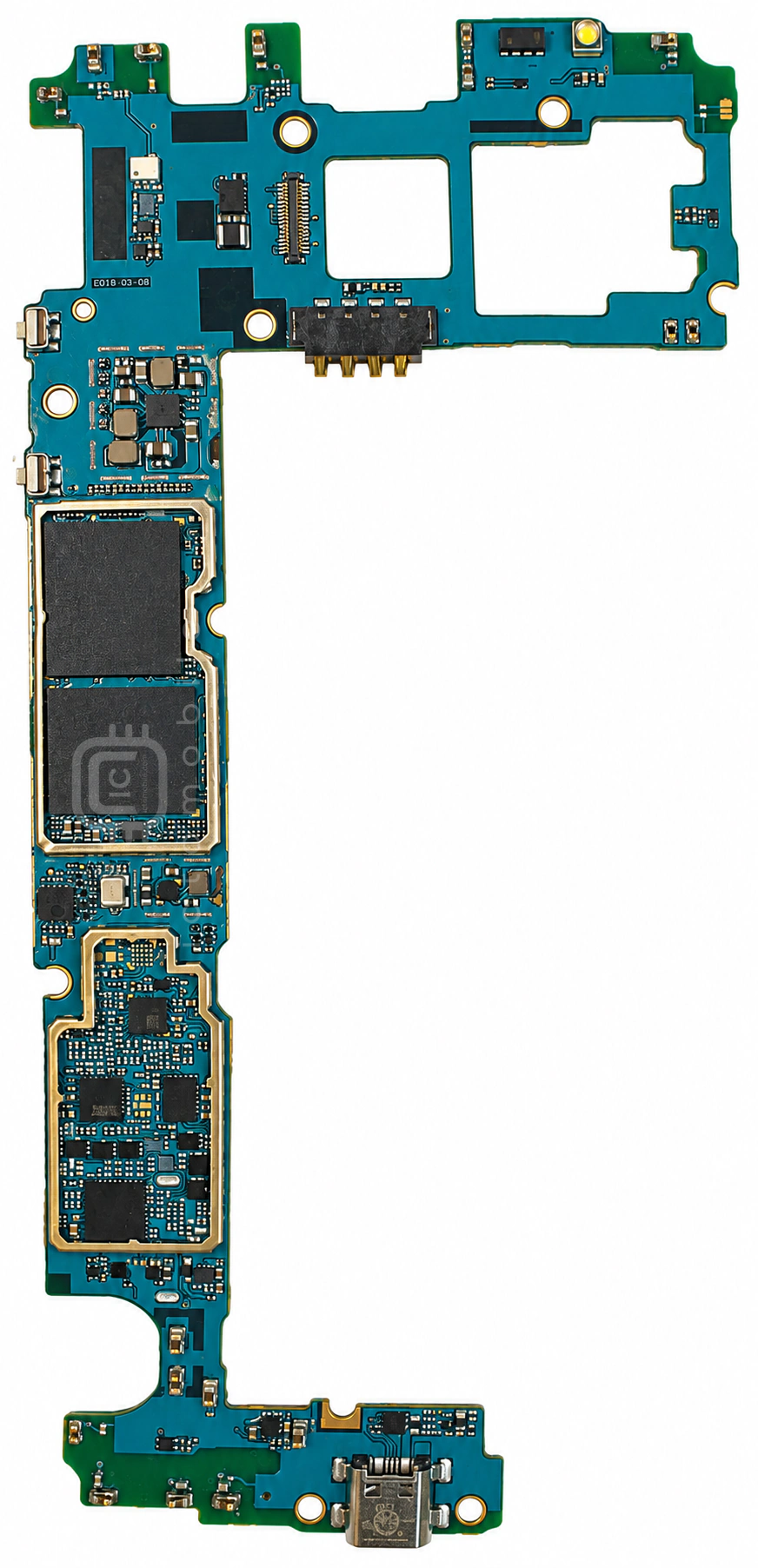

تصویر روی برد گوشی با نقاط آی‌سی
روی برد

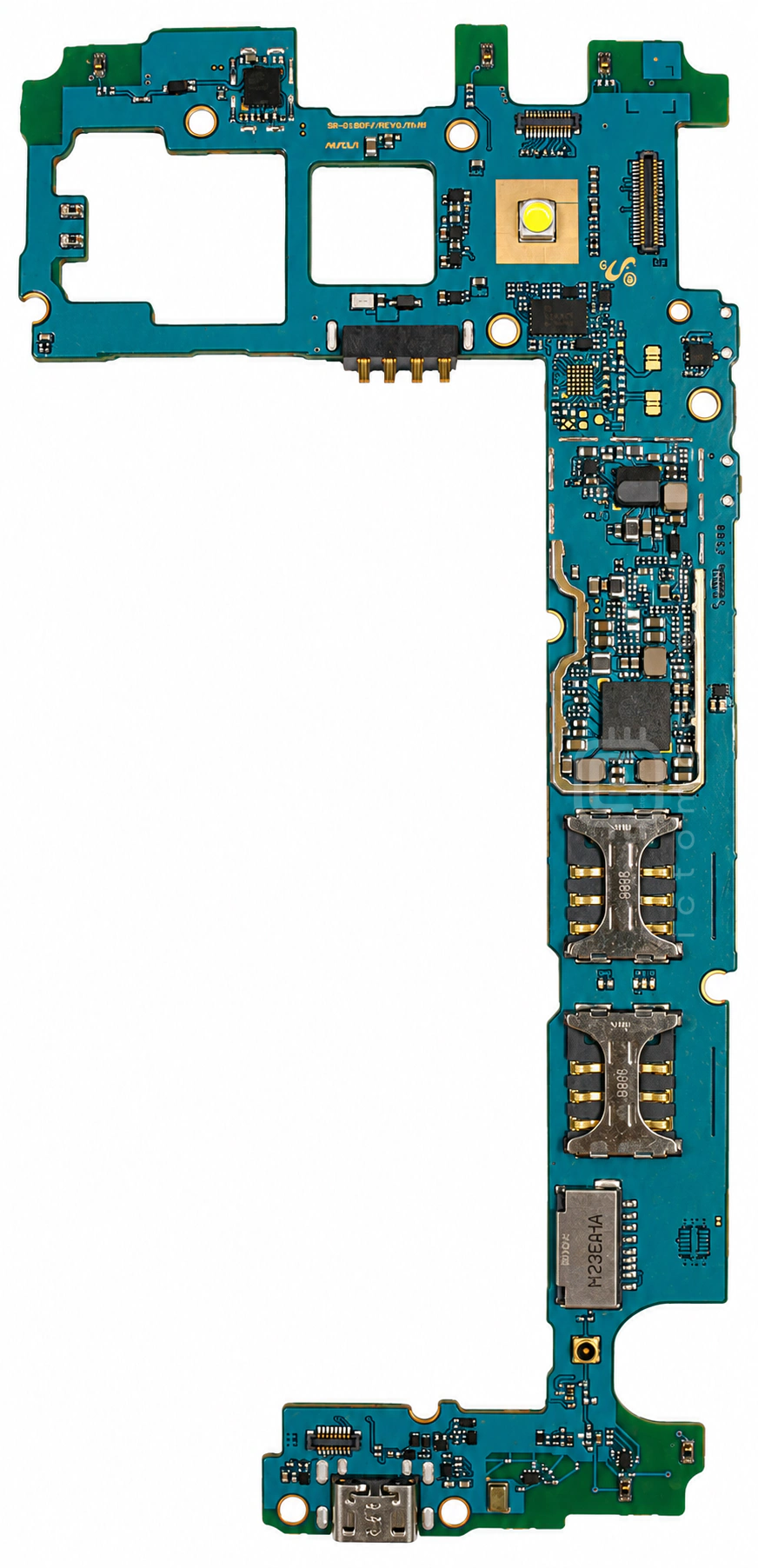

تصویر پشت برد گوشی با نقاط آی‌سی
پشت برد
↗

برد تعاملی است روی شماره هر قطعه بزنید تا اطلاعات آن در فهرست انتخاب شود.

نقشه قطعات

آی‌سی‌های این برد

۱۵ موقعیت از ۱۵ موقعیت

ردیفشماره فنینوع آی‌سیسازندهابزارها
۱SKY77651-21پاور آمپلی فایر 3G و 4GSkyworks Solutions Inc←
۲WTR4905فرستنده و گیرنده رادیویی (RF Transceiver) و GPSQUALCOMM Incorporated←
۳PM8916تغذیه و شارژ و Codec صوتQUALCOMM Incorporated←
۴SM3004تغذیه صفحه نمایشSilicon Mitus←
۵SKY77912-21ماژول FEM (سوئیچ آنتن کلی + پاور آمپلی فایر GSM)Skyworks Solutions Inc←
۶D5V0F3B6LP20محافظ ESDDIODES←
۷KMQ310013M-B419حافظه eMCP (هارد)Samsung semiconductor←
۸SKY77652-11پاور آمپلی فایر 3G و 4GSkyworks Solutions Inc←
۹KTD2692درایور LED فلاش دوربینKinetic Technologies←
۱۰K2HHTRسنسور شتاب (Accelerometer)STMicroelectronics←
۱۱SM5703Aدرایور USB، شارژ، درایور LED فلاش دوربین و درایور ویبراتورSilicon Mitus←
۱۲WCN3620بلوتوث، وای فای (wifi) و رادیو FMQUALCOMM Incorporated←
۱۳QFE2101APT (Average Power Tracking)QUALCOMM Incorporated←
۱۴MSM8916CPU بخش Application و BasebandQUALCOMM Incorporated←
۱۵TC350K-QF16IPدرایور کلیدهای لمسی (تاچ)نامعلوم←
