نقشه برد Samsung Galaxy Note (GT-N7000)

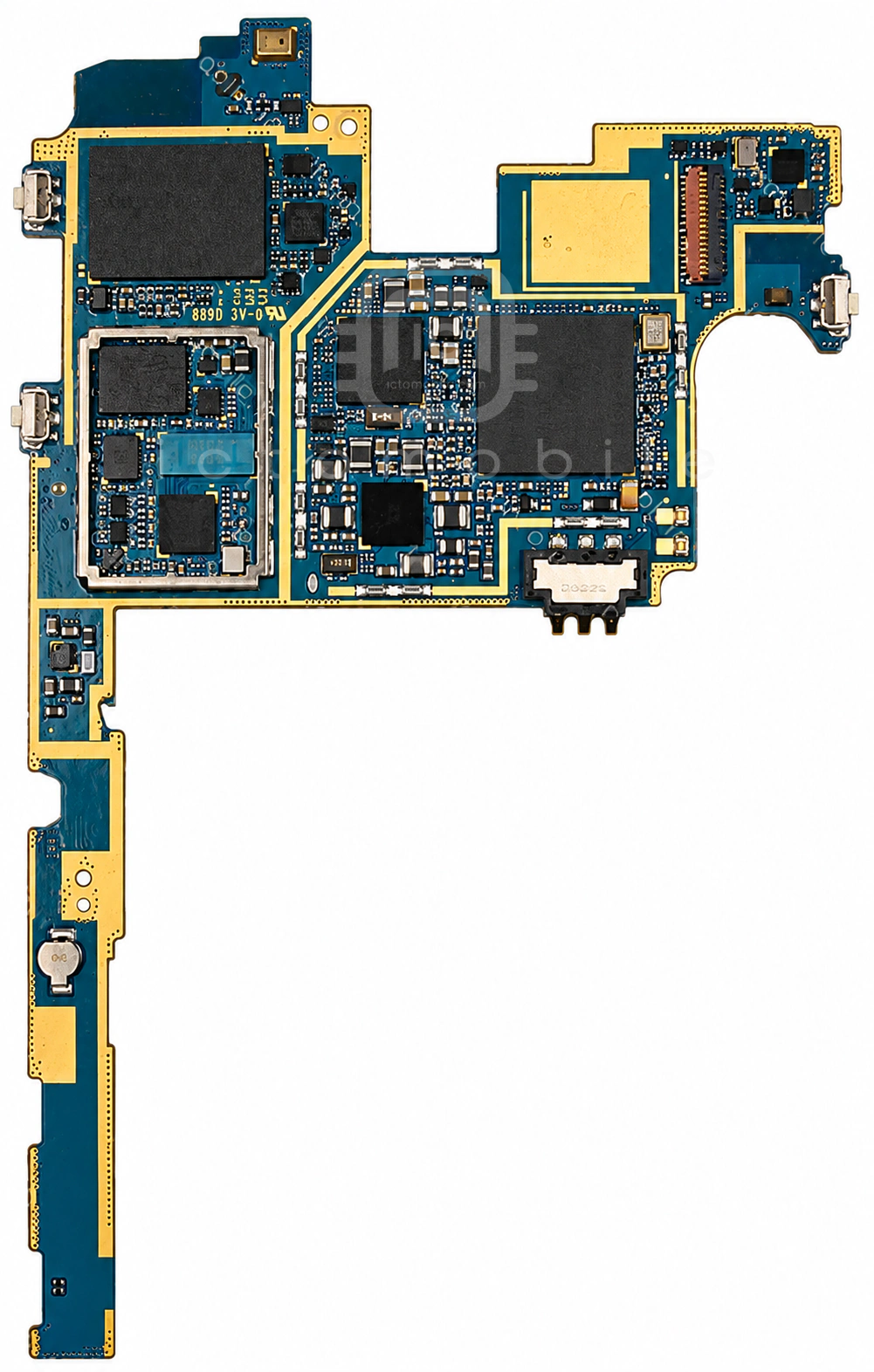

روی برد

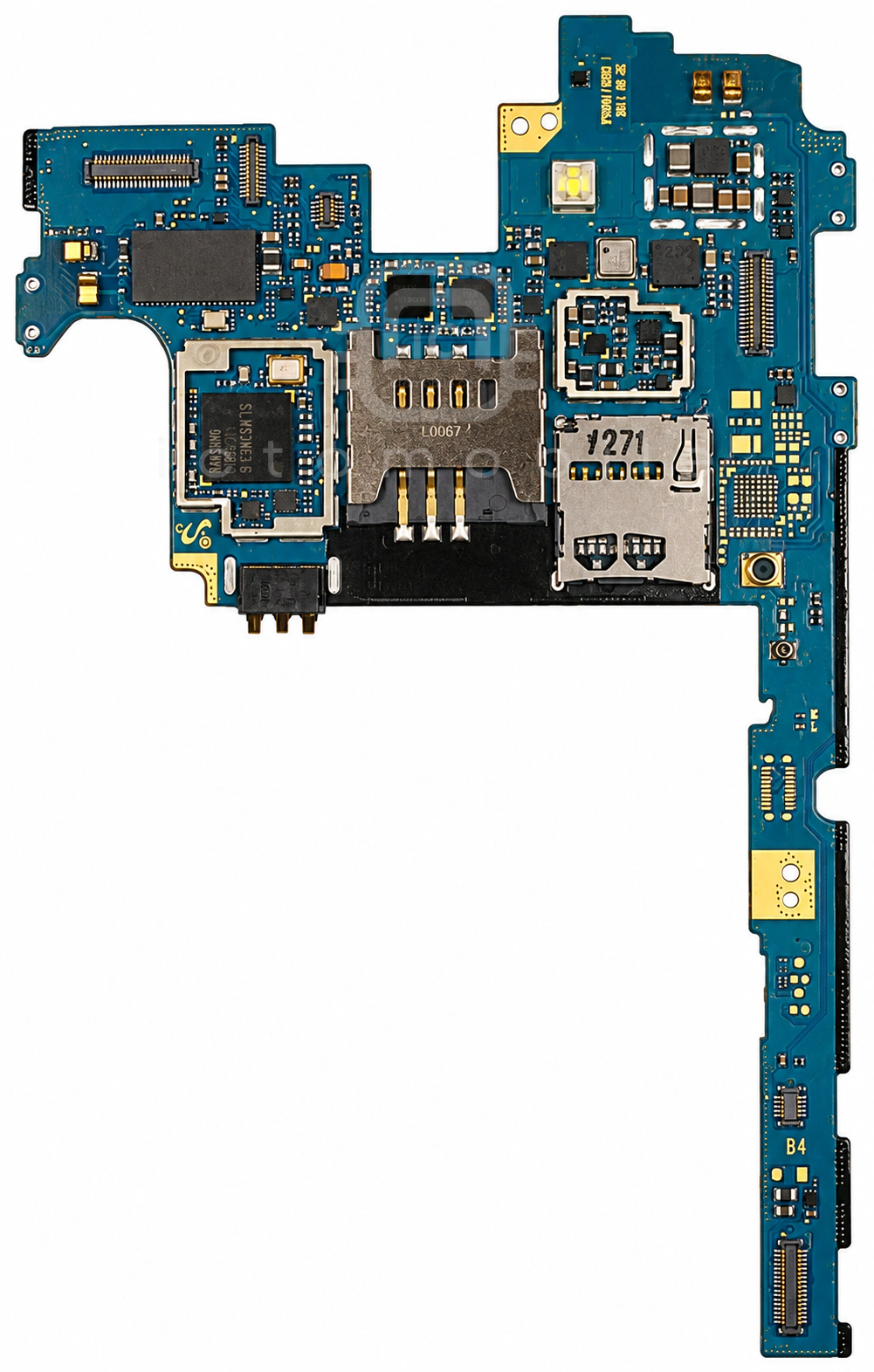

پشت برد

↗

برد تعاملی است روی شماره هر قطعه بزنید تا اطلاعات آن در فهرست انتخاب شود.

نقشه قطعات

آی‌سی‌های این برد

۳۱ موقعیت از ۳۱ موقعیت

ردیفشماره فنینوع آی‌سیسازندهابزارها

۲SKY65702-11آمپلی فایر GPSSkyworks Solutions Inc←

۳Exynos 4 Dual 4210 (S5PC210)CPU بخش ApplicationSamsung semiconductor←

۴MAX8997تغذیه بخش ApplicationMaxim←

۵PMB9811CPU بخش BasebandInfineon←

۶KMVYL000LM-B503حافظه eMMC (هارد)Samsung semiconductor←

۷LSM330DLCسنسور شتاب و ژیروسکوپ (Accelerometer and Gyroscope)STMicroelectronics←

۸RP154L006A-E2رگولاتور ولتاژ LDORICOH electronics devices division←

۹FSA3200UMXدرایور USBFairchild Semiconductor←

۱۰RP103K281D-TRرگولاتور ولتاژ LDORICOH electronics devices division←

۱۱SiI9244BOدرایور MHLSIMG - Silicon Image←

۱۲RT9013رگولاتور ولتاژ LDORichTek←

۱۳SKY77604-31پاور آمپلی فایر GSM و 3GSkyworks Solutions Inc←

۱۴SKY13397-388LFسوئیچ آنتن 3GSkyworks Solutions Inc←

۱۵PMB5712فرستنده و گیرنده رادیویی (RF Transceiver)Infineon←

۱۶XM2400SB-DLسوئیچ آنتن Diversityنامعلوم←

۱۷SMB328AETشارژQUALCOMM Incorporated←

۱۸TPS65138تغذیه صفحه نمایشTexas Instruments←

۱۹K3GTRسنسور ژیروسکوپ (Gyroscope)STMicroelectronics←

۲۰K3DHTRسنسور شتاب و ژیروسکوپ (Accelerometer and Gyroscope)STMicroelectronics←

۲۱RF6560تغذیه پاور آمپلی فایرهای RFRFMD←

۲۲AAT2146MIJS-0.6-T1کانورتر ولتاژ (DC/DC Voltage Converter)Skyworks Solutions Inc←

۲۳MIC5370-PMYMTرگولاتور ولتاژ LDOMicrel←

۲۴ES305Bپردازشگر صوتAudience←

۲۵YMU823Codec صوتYAMAHA CORPORATION←

۲۶SI4709رادیو FMSilicon Labs←

۲۷SWB-B42Gبلوتوث و وای فای (BT & WIFI)Murata←

۲۸W8501درایور S PenWACOM←

۲۹PCA9306GMمبدل سطح ولتاژ (Level Shifter/Level Translator)NXP Semiconductors←

۳۰NLSX4014MUTAGمبدل سطح ولتاژ (Level Shifter/Level Translator)ON Semiconductor←

۳۱BMP182سنسور فشار جو (Barometer)Bosch←
