برد سامسونگ S4 mini Plus (GT-I9195)

GT-I9195

برای انتخاب آسان‌تر هر قطعه، از فهرست قطعات زیر نقشه استفاده کنید. نقاط روی تصویر موقعیت دقیق قطعات را نشان می‌دهند.

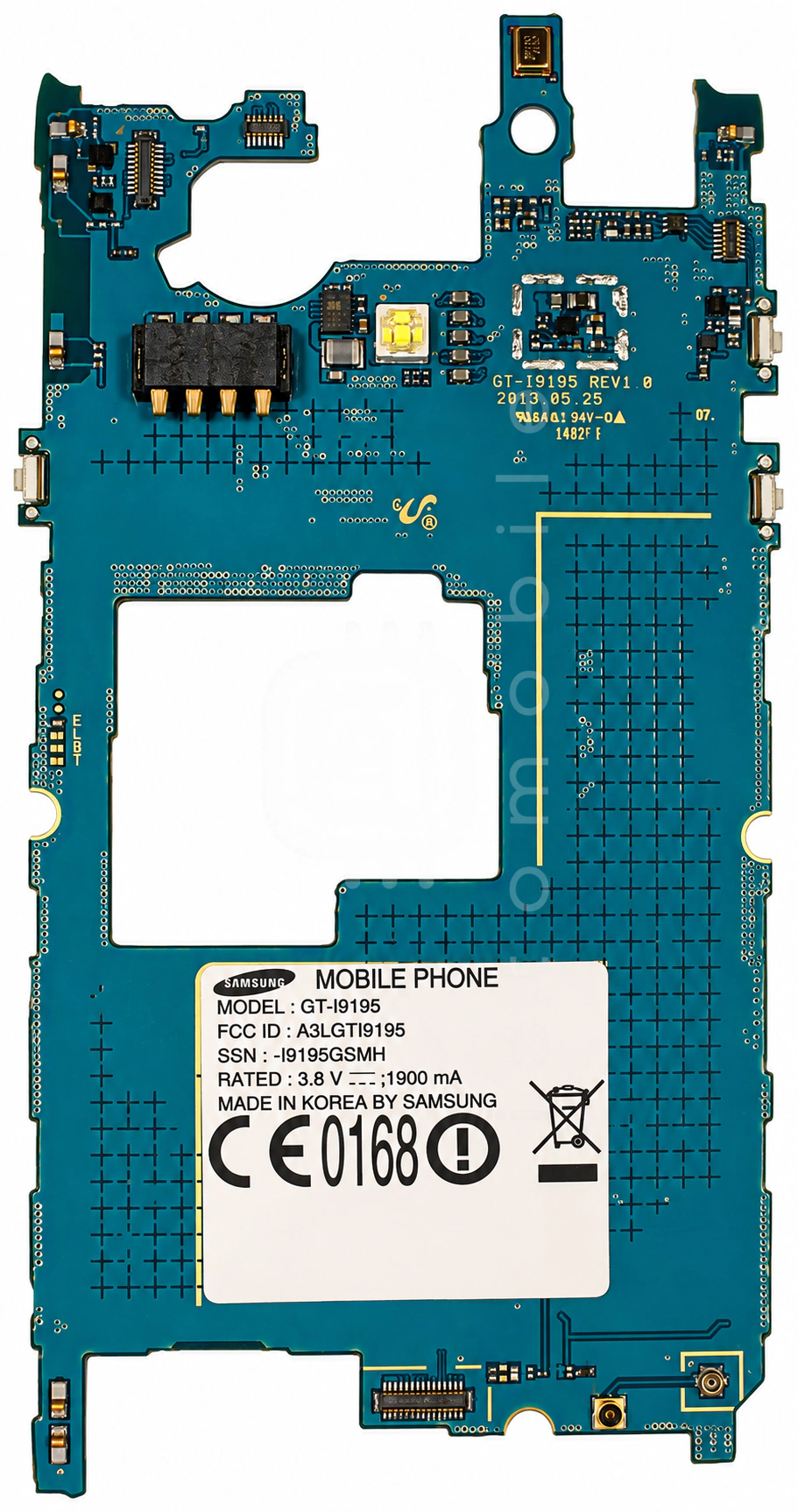

تصویر روی برد گوشی با نقاط آی‌سی
روی برد

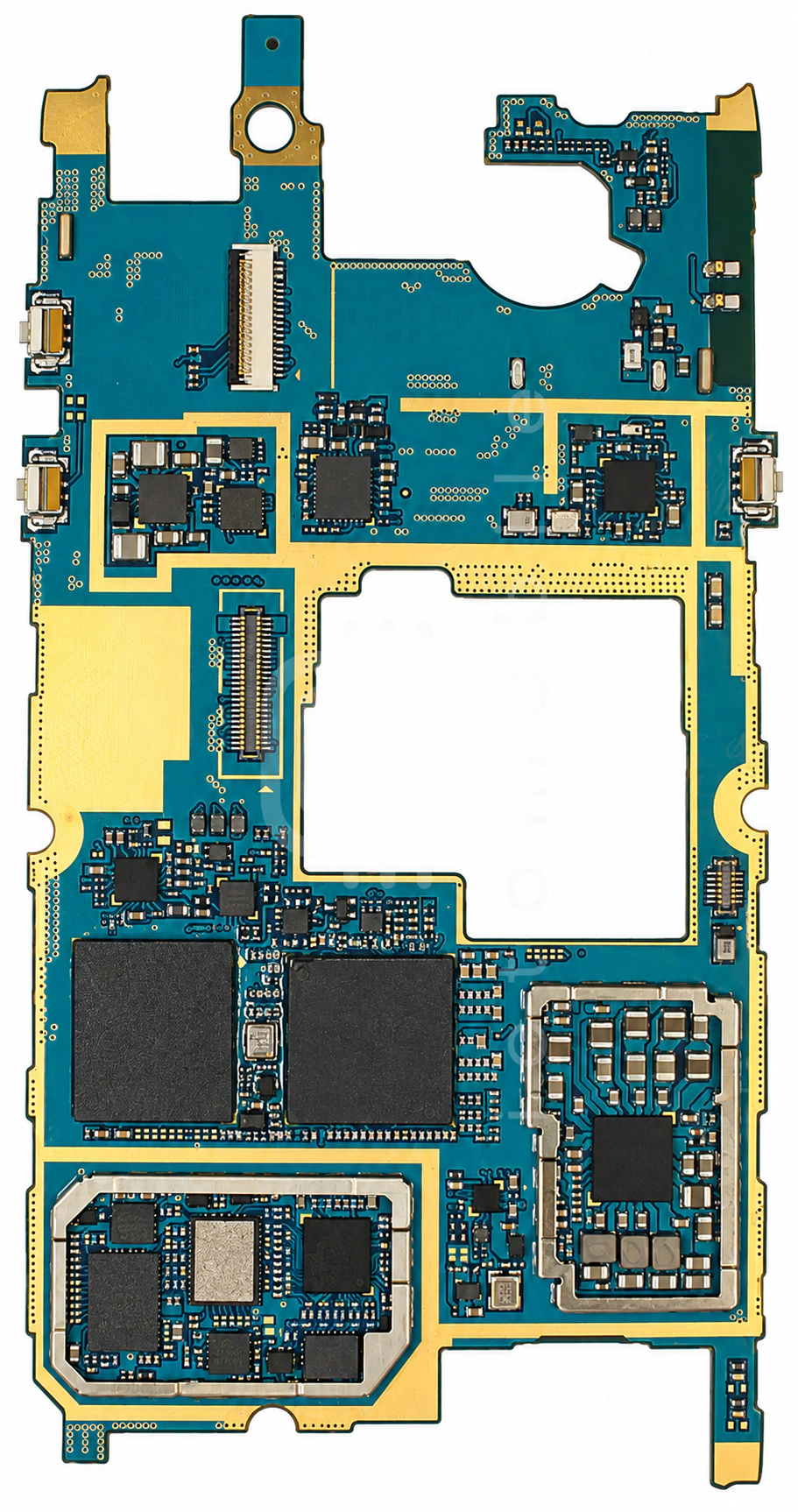

تصویر پشت برد گوشی با نقاط آی‌سی
پشت برد
↗

برد تعاملی است روی شماره هر قطعه بزنید تا اطلاعات آن در فهرست انتخاب شود.

نقشه قطعات

آی‌سی‌های این برد

۱۸ موقعیت از ۱۸ موقعیت

ردیفشماره فنینوع آی‌سیسازندهابزارها
۱K4P2E304EQ-PGC2حافظه RAMSamsung semiconductor←
۲TSU6721YFPRدرایور USBTexas Instruments←
۳RT8099GQUکانورتر ولتاژ (DC/DC Voltage Converter)RichTek←
۴YAS532Bسنسور مغناطیسی قطب نما (Compass)YAMAHA CORPORATION←
۵MIC2871YMKدرایور LED فلاش دوربینMicrel←
۶RF1119Aتیونر آنتن RFRFMD←
۷BCM20794S1AKNFCBroadcom←
۸WCD9306Codec صوتQUALCOMM Incorporated←
۹STOD30تغذیه صفحه نمایشSTMicroelectronics←
۱۰SDIN7DU2-8Gحافظه eMMC (هارد)SanDisk←
۱۱FAN256L8Xمقایسه کننده ولتاژ (Voltage Comparator)Fairchild Semiconductor←
۱۲MPU-6500سنسور شتاب و ژیروسکوپ (Accelerometer and Gyroscope)InvenSense←
۱۳MSM8230CPU بخش Application و BasebandQUALCOMM Incorporated←
۱۴ICE40LP640-CM36ATRFPGALattice Semiconductor←
۱۵WTR1605Lفرستنده و گیرنده رادیویی (RF Transceiver) و GPSQUALCOMM Incorporated←
۱۶WCN3660Aبلوتوث و وای فای (BT & WIFI)QUALCOMM Incorporated←
۱۷ET3148سوئیچ بار (Load Switch)Wuxi Etek Microelectronics Co←
۱۸PM8917تغذیه بخش ApplicationQUALCOMM Incorporated←
