برد سامسونگ S4 mini (GT-I9192)

GT-I9192

برای انتخاب آسان‌تر هر قطعه، از فهرست قطعات زیر نقشه استفاده کنید. نقاط روی تصویر موقعیت دقیق قطعات را نشان می‌دهند.

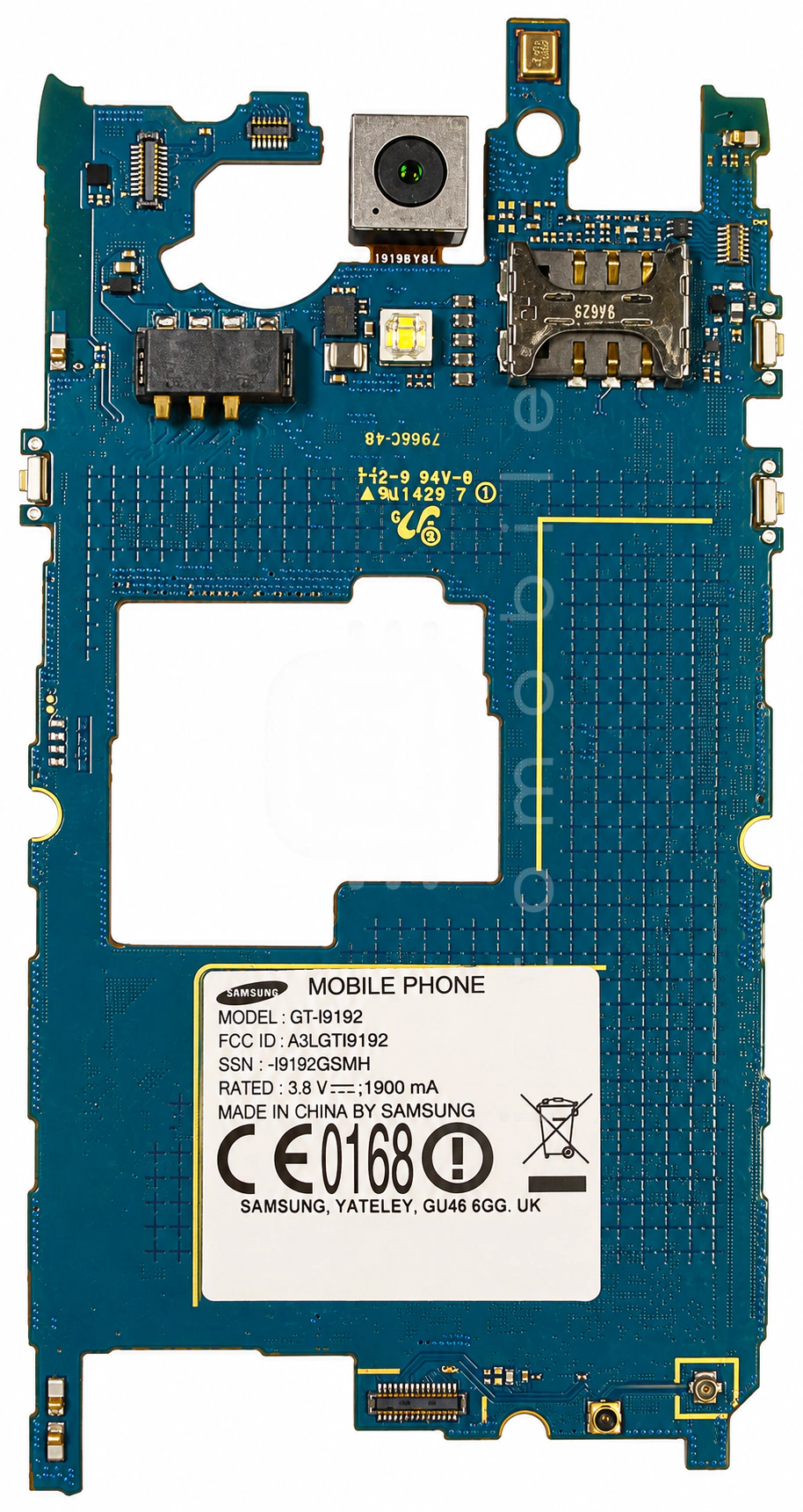

تصویر روی برد گوشی با نقاط آی‌سی
روی برد

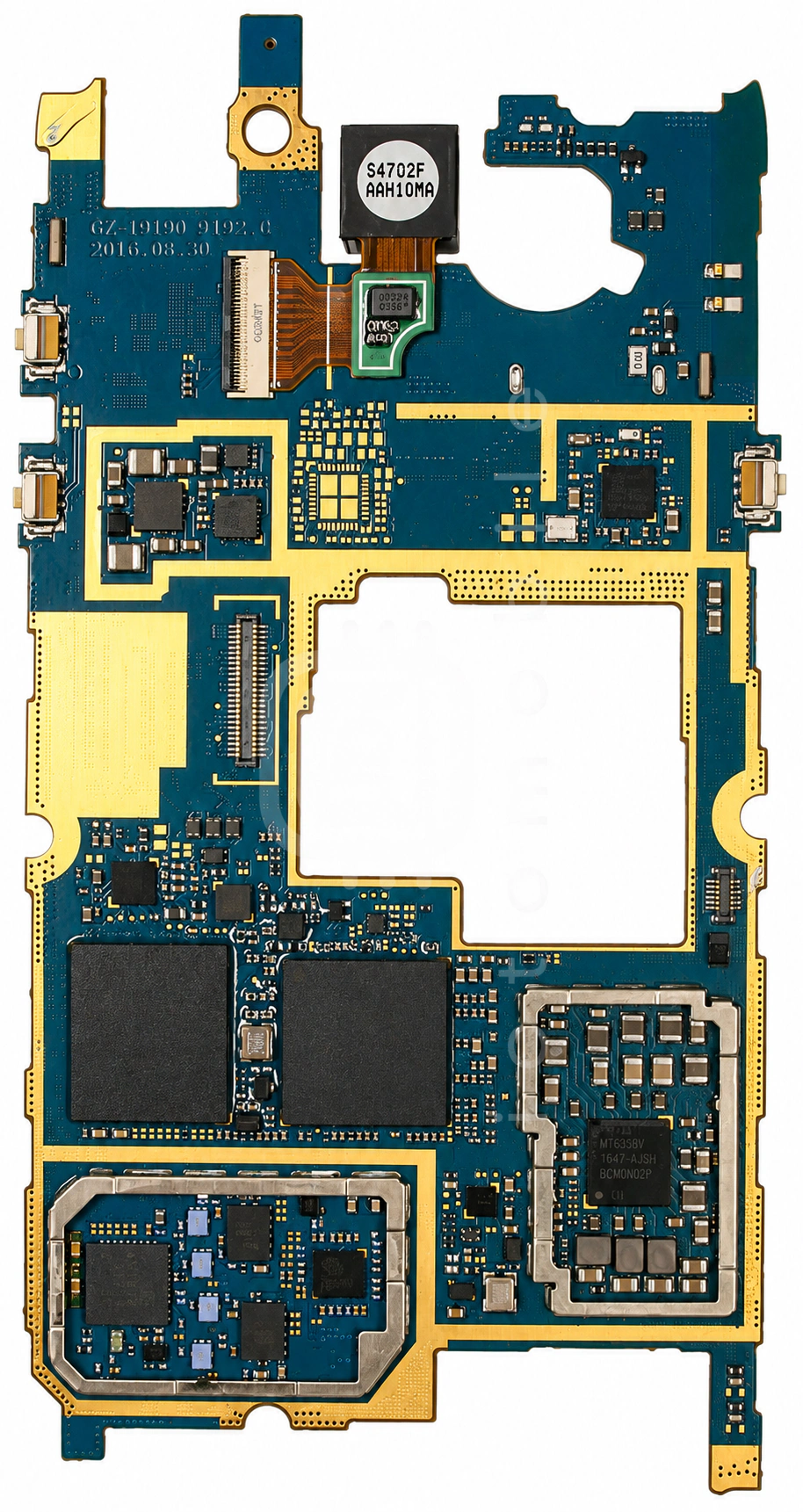

تصویر پشت برد گوشی با نقاط آی‌سی
پشت برد
↗

برد تعاملی است روی شماره هر قطعه بزنید تا اطلاعات آن در فهرست انتخاب شود.

نقشه قطعات

آی‌سی‌های این برد

۱۹ موقعیت از ۱۹ موقعیت

ردیفشماره فنینوع آی‌سیسازندهابزارها
۱ET3148سوئیچ بار (Load Switch)Wuxi Etek Microelectronics Co←
۲RT8099GQUکانورتر ولتاژ (DC/DC Voltage Converter)RichTek←
۳STOD30تغذیه صفحه نمایشSTMicroelectronics←
۴AWT6755Q7پاور آمپلی فایر 3GANADIGICS←
۵HRPF89161Bماژول FEM (سوئیچ آنتن کلی + پاور آمپلی فایر GSM)Murata←
۶PM8917تغذیه بخش ApplicationQUALCOMM Incorporated←
۷K4P2E304EQ-PGC2حافظه RAMSamsung semiconductor←
۸MPU-6500سنسور شتاب و ژیروسکوپ (Accelerometer and Gyroscope)InvenSense←
۹MIC2871YMKدرایور LED فلاش دوربینMicrel←
۱۰FAN256L8Xمقایسه کننده ولتاژ (Voltage Comparator)Fairchild Semiconductor←
۱۱YAS532Bسنسور مغناطیسی قطب نما (Compass)YAMAHA CORPORATION←
۱۲MSM8230CPU بخش Application و BasebandQUALCOMM Incorporated←
۱۳SDIN7DU2-8Gحافظه eMMC (هارد)SanDisk←
۱۴WCN3660Aبلوتوث و وای فای (BT & WIFI)QUALCOMM Incorporated←
۱۵TSU6721YFPRدرایور USBTexas Instruments←
۱۶WTR2605فرستنده و گیرنده رادیویی (RF Transceiver) و GPSQUALCOMM Incorporated←
۱۷ICE40LP640-CM36ATRFPGALattice Semiconductor←
۱۸WCD9306Codec صوتQUALCOMM Incorporated←
۱۹AWT6751Q7پاور آمپلی فایر 3GANADIGICS←
