برد سامسونگ Note 5 (SM-N920F)

SM-N920F

برای انتخاب آسان‌تر هر قطعه، از فهرست قطعات زیر نقشه استفاده کنید. نقاط روی تصویر موقعیت دقیق قطعات را نشان می‌دهند.

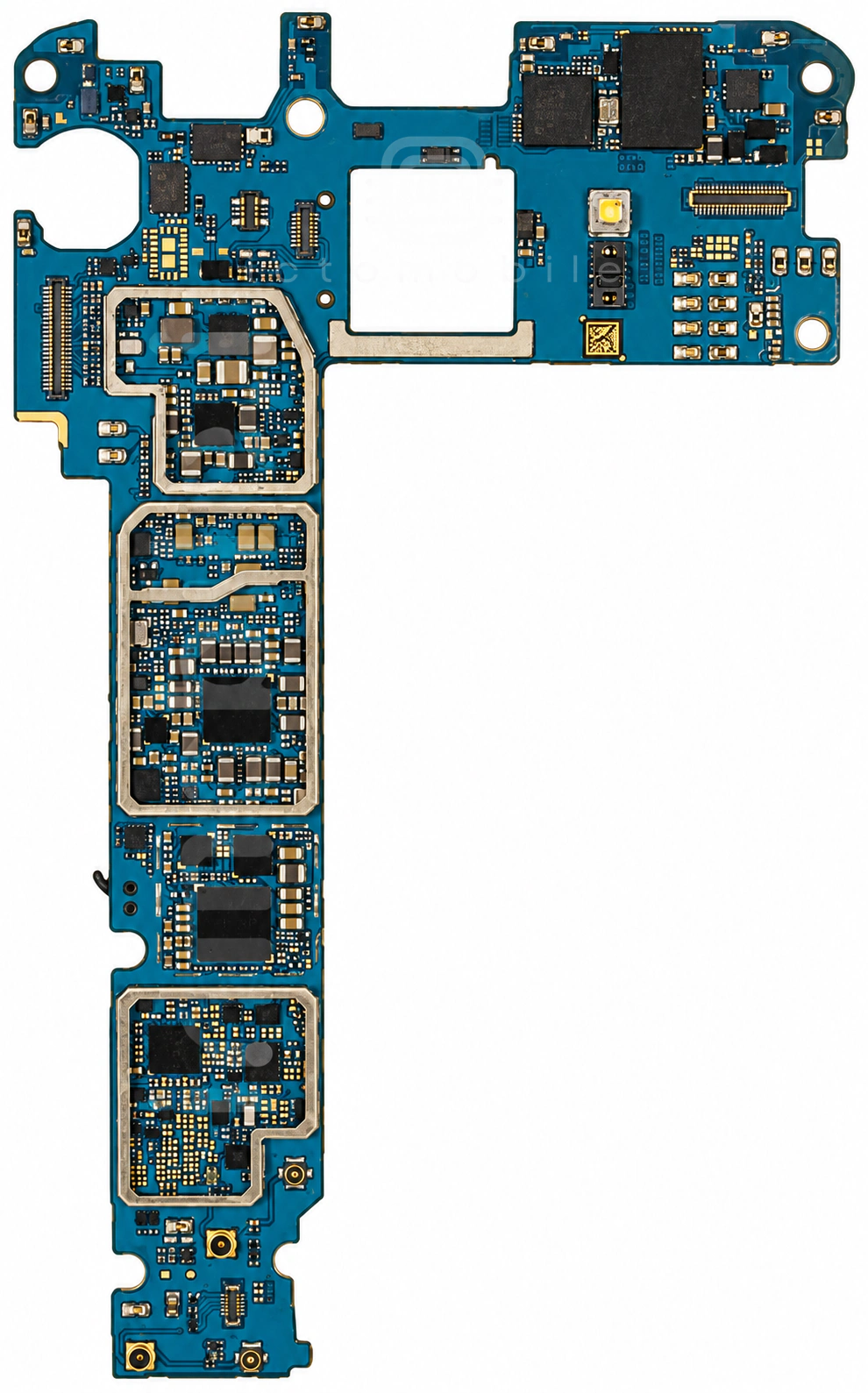

تصویر روی برد گوشی با نقاط آی‌سی
روی برد

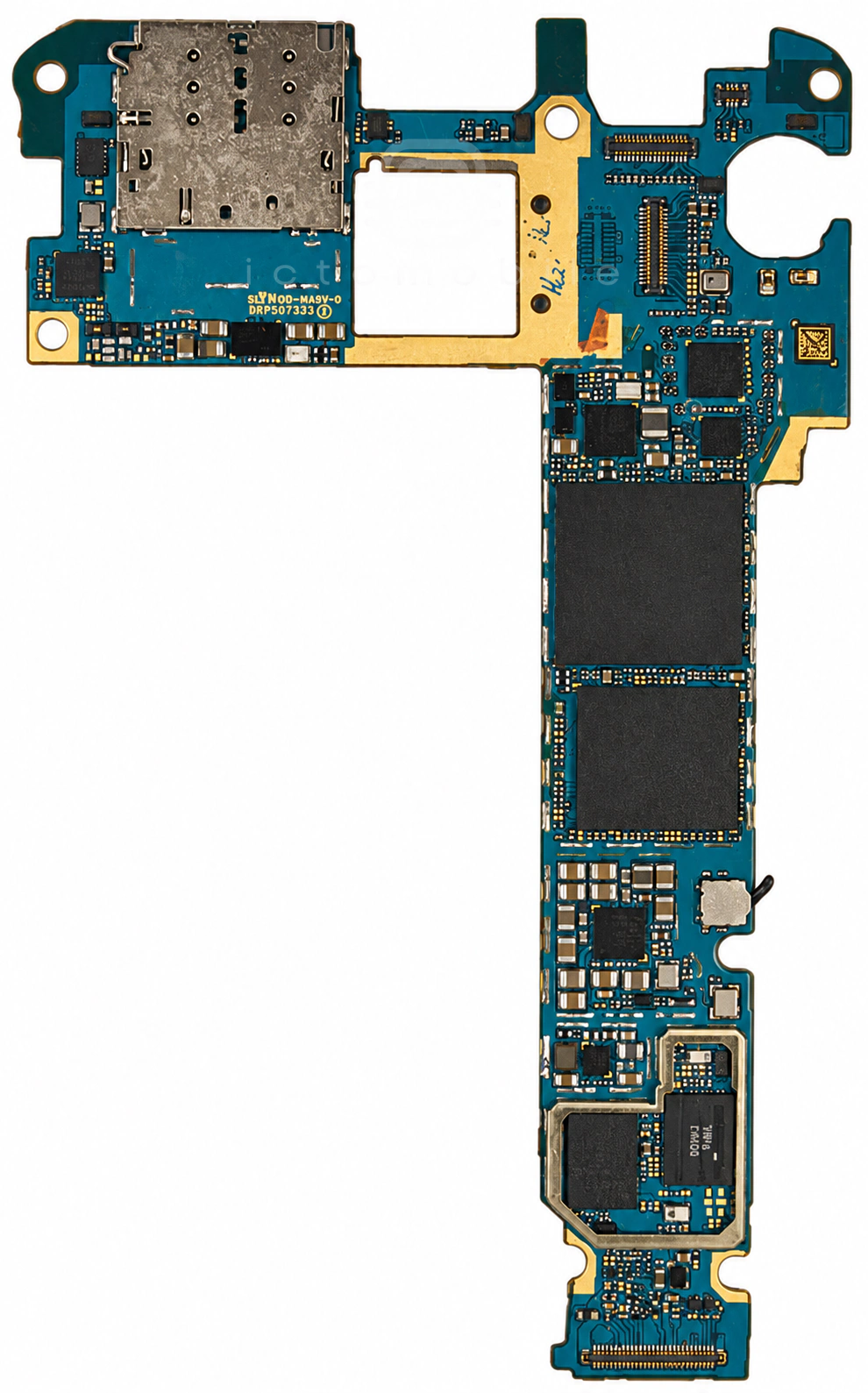

تصویر پشت برد گوشی با نقاط آی‌سی
پشت برد
↗

برد تعاملی است روی شماره هر قطعه بزنید تا اطلاعات آن در فهرست انتخاب شود.

نقشه قطعات

آی‌سی‌های این برد

۳۱ موقعیت از ۳۱ موقعیت

ردیفشماره فنینوع آی‌سیسازندهابزارها
۱WTR3925فرستنده و گیرنده رادیویی (RF Transceiver)QUALCOMM Incorporated←
۲BCM4773IUB2GGPS و هاب سنسور (Sensor HUB)Broadcom←
۳LPS25HBTRسنسور فشار جو (Barometer)STMicroelectronics←
۴S2MPB02تغذیه (PMU)Samsung semiconductor←
۵TPS65633تغذیه صفحه نمایشTexas Instruments←
۶K3RG2G20BM-DGCHحافظه RAMSamsung semiconductor←
۷PMD9635تغذیه بخش BasebandQUALCOMM Incorporated←
۸WM1840ECodec صوتWolfson←
۹MAX77833شارژ، اندازه گیر سطح باتری (Fuel Gauge)Maxim←
۱۰W9014درایور S PenWACOM←
۱۱AFEM-9020ماژول FEM (سوئیچ آنتن کلی + پاور آمپلی فایر GSM)Avago←
۱۲SENN5DDSS1-YF30NFCSamsung semiconductor←
۱۳MAX98505آمپلی فایر صوتMaxim←
۱۴K6DS3TRسنسور شتاب و ژیروسکوپ (Accelerometer and Gyroscope)STMicroelectronics←
۱۵SWB-B90Bبلوتوث و وای فای (BT & WIFI)نامعلوم←
۱۶MAX14730محافظ اضافه ولتاژMaxim←
۱۷Exynos 7420CPU بخش ApplicationSamsung semiconductor←
۱۸MAX14730محافظ اضافه ولتاژMaxim←
۱۹ET3155سوئیچ بار (Load Switch)Wuxi Etek Microelectronics Co←
۲۰SHANNON333CPU بخش BasebandSamsung semiconductor←
۲۱ES804پردازشگر صوتAudience←
۲۲QFE1100ردیاب پوش توان (EPT)QUALCOMM Incorporated←
۲۳KLUBG4G1BDحافظه UFS (هارد)Samsung semiconductor←
۲۴S5C73C2X01-L030پردازشگر تصویر دوربین (ISP)Samsung semiconductor←
۲۵DG2723DN-T1-E4سوئیچ آنالوگ SPDTVishay Siliconix←
۲۶P9220Sشارژ بی سیمIDT - Integrated Device Technology←
۲۷SKY78041-12ماژول FEM (سوئیچ آنتن کلی + پاور آمپلی فایر GSM)Skyworks Solutions Inc←
۲۸S2MPS15A0تغذیه بخش ApplicationSamsung semiconductor←
۲۹S2ABB01X01کانورتر ولتاژ (DC/DC Voltage Converter)Samsung semiconductor←
۳۰SN1410001DSSRMSTنامعلوم←
۳۱MAX14730محافظ اضافه ولتاژMaxim←
