برد سامسونگ S7 edge (SM-G935FD)

SM-G935FD

برای انتخاب آسان‌تر هر قطعه، از فهرست قطعات زیر نقشه استفاده کنید. نقاط روی تصویر موقعیت دقیق قطعات را نشان می‌دهند.

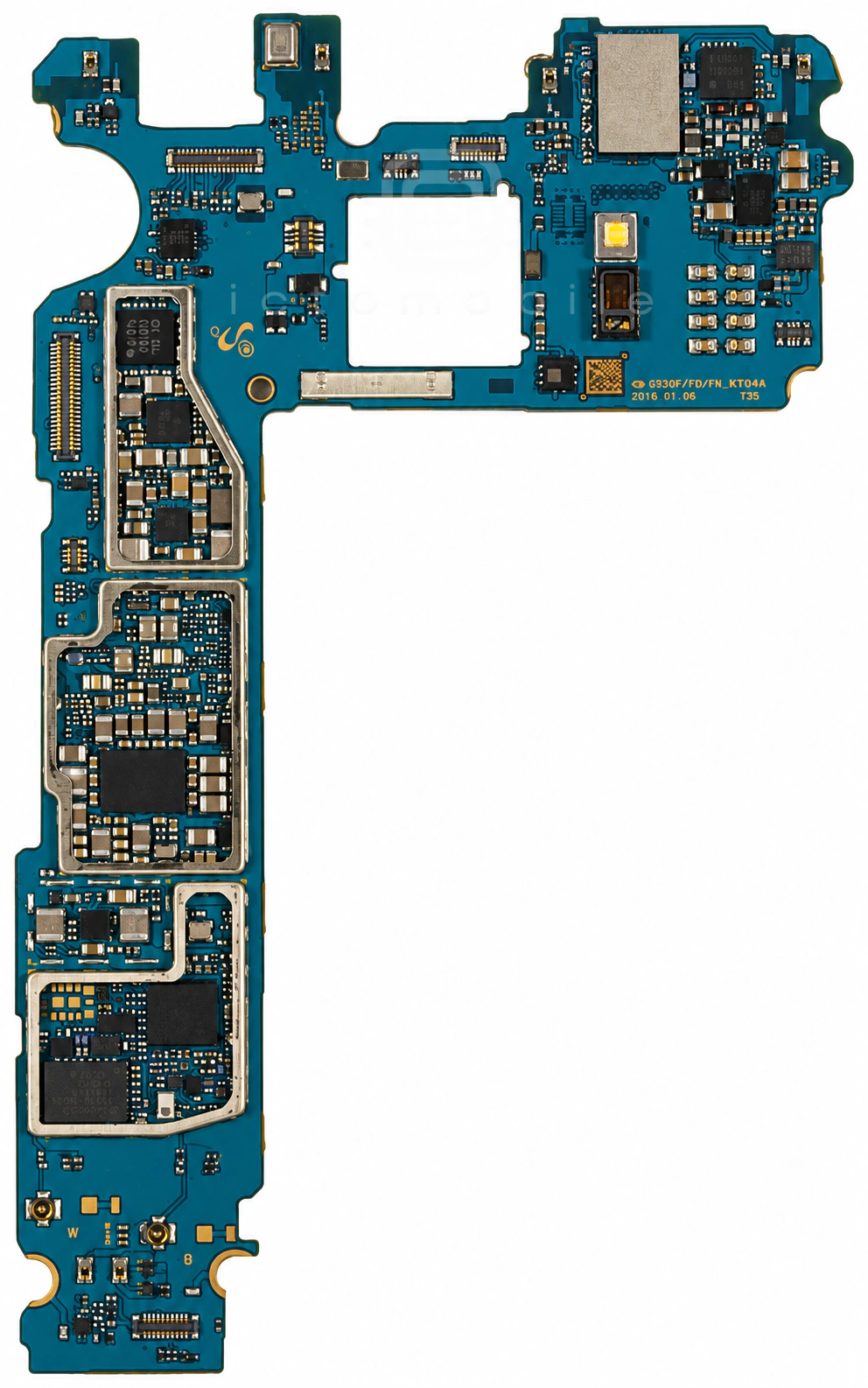

تصویر روی برد گوشی با نقاط آی‌سی
روی برد

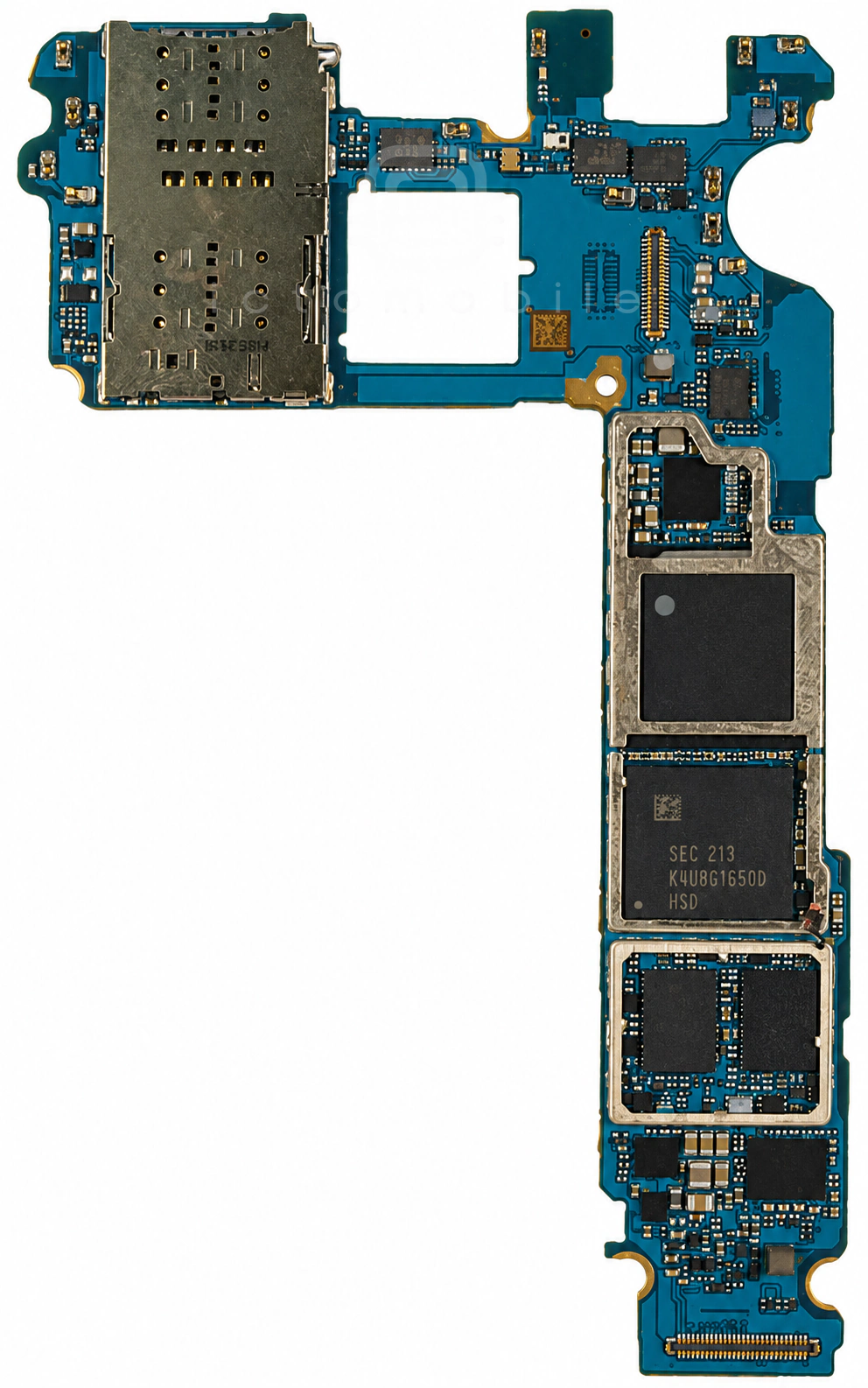

تصویر پشت برد گوشی با نقاط آی‌سی
پشت برد
↗

برد تعاملی است روی شماره هر قطعه بزنید تا اطلاعات آن در فهرست انتخاب شود.

نقشه قطعات

آی‌سی‌های این برد

۲۶ موقعیت از ۲۶ موقعیت

ردیفشماره فنینوع آی‌سیسازندهابزارها
۱LBEH5CR1JJ-868بلوتوث و وای فای (BT & WIFI)Murata←
۲MAX77854درایور USB و شارژMaxim←
۳Exynos 8 Octa 8890CPU بخش Application و BasebandSamsung semiconductor←
۴LPS25HBTRسنسور فشار جو (Barometer)STMicroelectronics←
۵K3RG2G20BM-CGCJحافظه RAMSamsung semiconductor←
۶AP7346رگولاتور ولتاژ LDODIODES←
۷YAS537-PZE2سنسور مغناطیسی قطب نما (Compass)YAMAHA CORPORATION←
۸FPF2488سوئیچ بار (Load Switch)Fairchild Semiconductor←
۹S2DOS03تغذیه صفحه نمایش و صفحه لمسی (تاچ)Samsung semiconductor←
۱۰S2MPB02تغذیه (PMU)Samsung semiconductor←
۱۱BCM4774IUB2GGPS و هاب سنسور (Sensor HUB)Broadcom←
۱۲S2ABB02کانورتر ولتاژ (DC/DC Voltage Converter)Samsung semiconductor←
۱۳AFEM-9040ماژول FEM باندهای 3G و 4G (سوئیچ آنتن + پاور آمپلی فایر)Avago←
۱۴SHANNON935فرستنده و گیرنده رادیویی (RF Transceiver)Samsung semiconductor←
۱۵CS47L91Codec صوتCirrus Logic←
۱۶ISP7022MSTنامعلوم←
۱۷P9221Sشارژ بی سیمIDT - Integrated Device Technology←
۱۸MAX98506آمپلی فایر صوتMaxim←
۱۹KLUBG4G1CE-B0B1حافظه UFS (هارد)Samsung semiconductor←
۲۰AFEM-9030ماژول FEM باندهای 3G و 4G (سوئیچ آنتن + پاور آمپلی فایر)Avago←
۲۱SEN81DGXNFCSamsung semiconductor←
۲۲S2MPS16X01-6030تغذیه بخش ApplicationSamsung semiconductor←
۲۳SKY78048-12ماژول FEM (سوئیچ آنتن کلی + پاور آمپلی فایر GSM)Skyworks Solutions Inc←
۲۴SHANNON735ردیاب پوش توان (EPT)Samsung semiconductor←
۲۵S5C73C3X01-L030پردازشگر تصویر دوربین (ISP)Samsung semiconductor←
۲۶K6DS3TRسنسور شتاب و ژیروسکوپ (Accelerometer and Gyroscope)STMicroelectronics←
