برد آیفون 7 Intel (A1778)

A1778

برای انتخاب آسان‌تر هر قطعه، از فهرست قطعات زیر نقشه استفاده کنید. نقاط روی تصویر موقعیت دقیق قطعات را نشان می‌دهند.

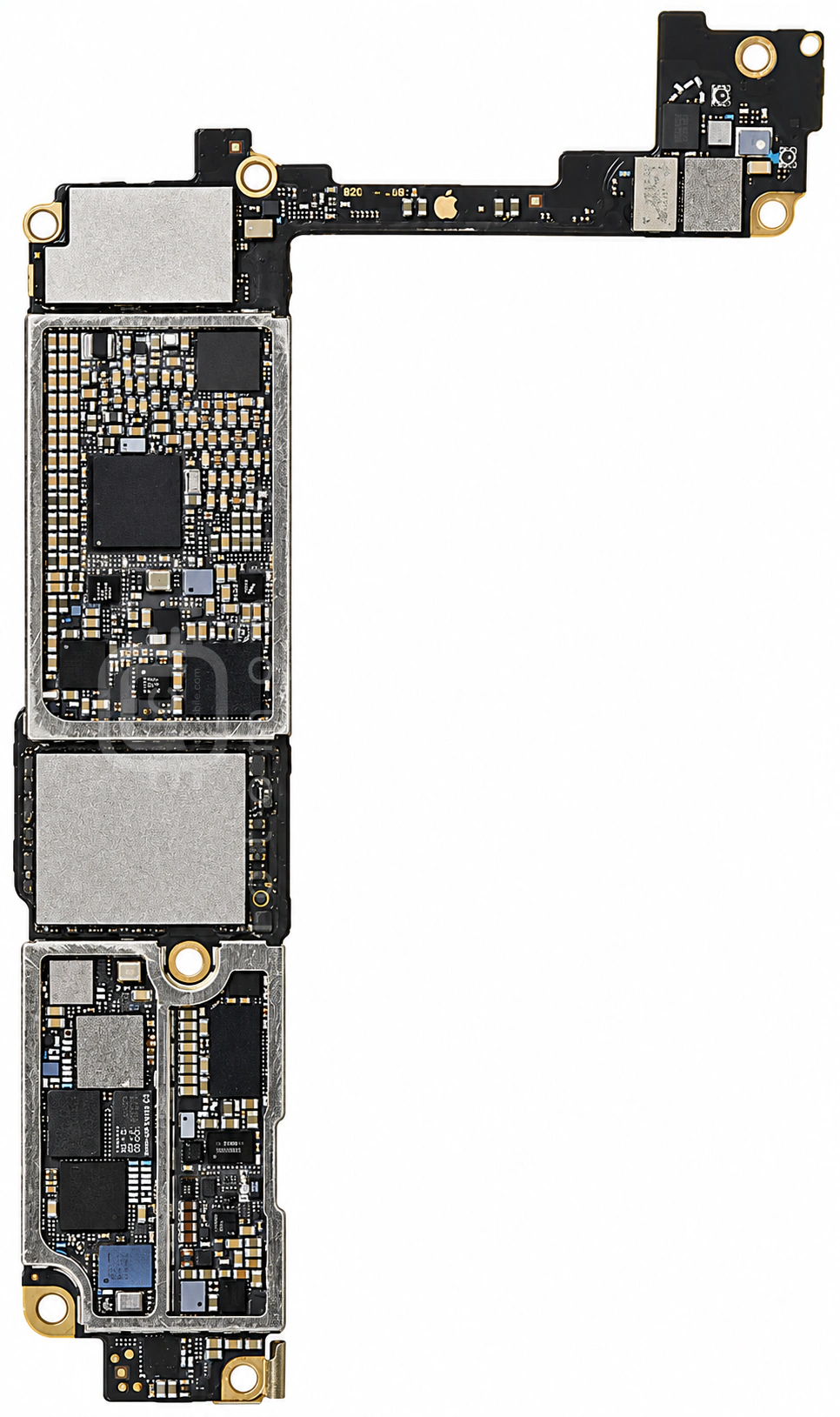

تصویر روی برد گوشی با نقاط آی‌سی
روی برد

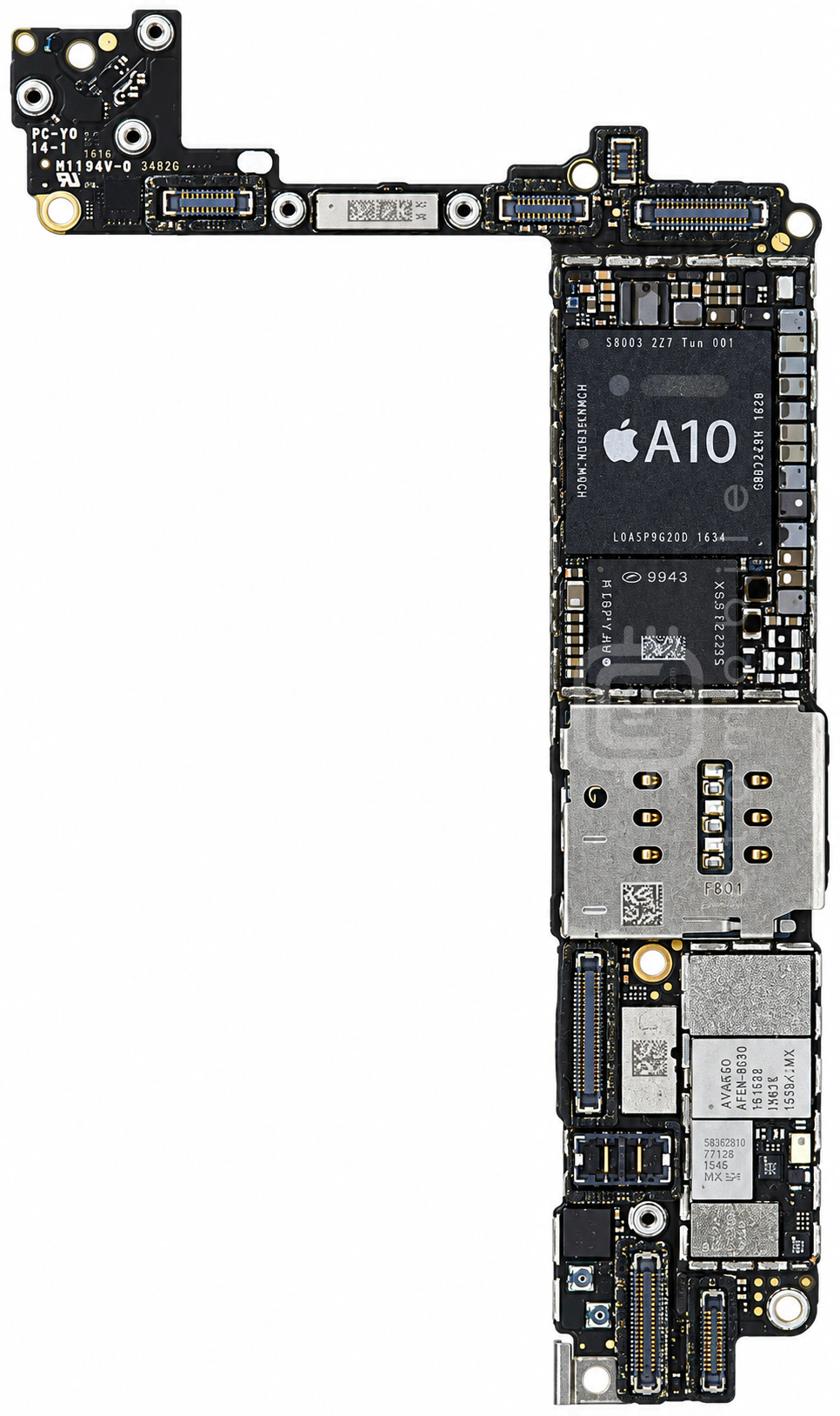

تصویر پشت برد گوشی با نقاط آی‌سی
پشت برد
↗

برد تعاملی است روی شماره هر قطعه بزنید تا اطلاعات آن در فهرست انتخاب شود.

نقشه قطعات

آی‌سی‌های این برد

۴۶ موقعیت از ۴۶ موقعیت

ردیفشماره فنینوع آی‌سیسازندهابزارها
۱LP5907SNX-2.75رگولاتور ولتاژ LDOTexas Instruments←
۲CAT24C08C4Aحافظه EEPROMON Semiconductor←
۳339S00199بلوتوث و وای فای (BT & WIFI)Murata←
۴PN67VNFCNXP Semiconductors←
۵338S00220آمپلی فایر صوتCirrus Logic←
۶LM3539A1درایور بک لایت LCDTexas Instruments←
۷338S00220آمپلی فایر صوتCirrus Logic←
۸CSD68827Wترانزیستور MosfetTexas Instruments←
۹ICE5LP4KFPGALattice Semiconductor←
۱۰LP5907UVX2.925-Sرگولاتور ولتاژ LDOTexas Instruments←
۱۱NEO SIPدرایور LED فلاش دوربیننامعلوم←
۱۲BMP284AAسنسور فشار جو (Barometer)Bosch←
۱۳ACFM-W312-AP1سوئیچ آنتنAvago←
۱۴SN2400AB0شارژTexas Instruments←
۱۵THGBX6T0T8LLFXEحافظه Nand Flash (هارد)Toshiba Semiconductor←
۱۶TPS65730A0PYFFتغذیه صفحه نمایش و صفحه لمسی (تاچ)Texas Instruments←
۱۷K3RG4G40MM‐YGCHحافظه RAMSamsung semiconductor←
۱۸STM32L031E6Y6DمیکروکنترلرSTMicroelectronics←
۱۹338S00105Codec صوتCirrus Logic←
۲۰TRINITYسلف (Inductor)نامعلوم←
۲۱SKY16705-21سوئیچ آنتنSkyworks Solutions Inc←
۲۲SKY13702-20سوئیچ آنتن DiversitySkyworks Solutions Inc←
۲۳D5313سوئیچ آنتن DiversityTDK-EPC←
۲۴HSCDTD601A-19سنسور مغناطیسی قطب نما (Compass)ALPS←
۲۵BCM47734IUBGGPS و هاب سنسور (Sensor HUB)Broadcom←
۲۶AFEM‐8050پاور آمپلی فایر 3G و 4GAvago←
۲۷A10 - APL1W24CPU بخش ApplicationTSMC←
۲۸PMB5750sفرستنده و گیرنده رادیویی (RF Transceiver)Intel←
۲۹SN61280Dکانورتر ولتاژ (DC/DC Voltage Converter)Texas Instruments←
۳۰LM3638A0کانورتر ولتاژ سنسور اثر انگشت (Finger Print)Texas Instruments←
۳۱338S00225‐A1تغذیه بخش ApplicationDialog←
۳۲RF6110ماژول FEM باندهای 3G و 4G (سوئیچ آنتن + پاور آمپلی فایر)QORVO←
۳۳X‐Gold 7360 PMB9943CPU بخش BasebandIntel←
۳۴D5325سوئیچ آنتن DiversityTDK-EPC←
۳۵AFEM‐8060پاور آمپلی فایر 3G و 4GAvago←
۳۶SKY13703‐21سوئیچ آنتن DiversitySkyworks Solutions Inc←
۳۷PMB5750sفرستنده و گیرنده رادیویی (RF Transceiver)Intel←
۳۸SKY65766-13آمپلی فایر GPSSkyworks Solutions Inc←
۳۹RV3C002UNT2CLترانزیستور MosfetROHM←
۴۰338S00220آمپلی فایر صوتCirrus Logic←
۴۱CAT24C08C4Aحافظه EEPROMON Semiconductor←
۴۲610A3Bدرایور USB و شارژNXP Semiconductors←
۴۳81003Mردیاب پوش توان (EPT)QORVO←
۴۴PMB6826تغذیه بخش BasebandIntel←
۴۵SKY77359-8پاور آمپلی فایر GSMSkyworks Solutions Inc←
۴۶MPU-6900سنسور شتاب و ژیروسکوپ (Accelerometer and Gyroscope)InvenSense←
