برد سامسونگ Z1 (SM-Z130H/DS)

SM-Z130H/DS

برای انتخاب آسان‌تر هر قطعه، از فهرست قطعات زیر نقشه استفاده کنید. نقاط روی تصویر موقعیت دقیق قطعات را نشان می‌دهند.

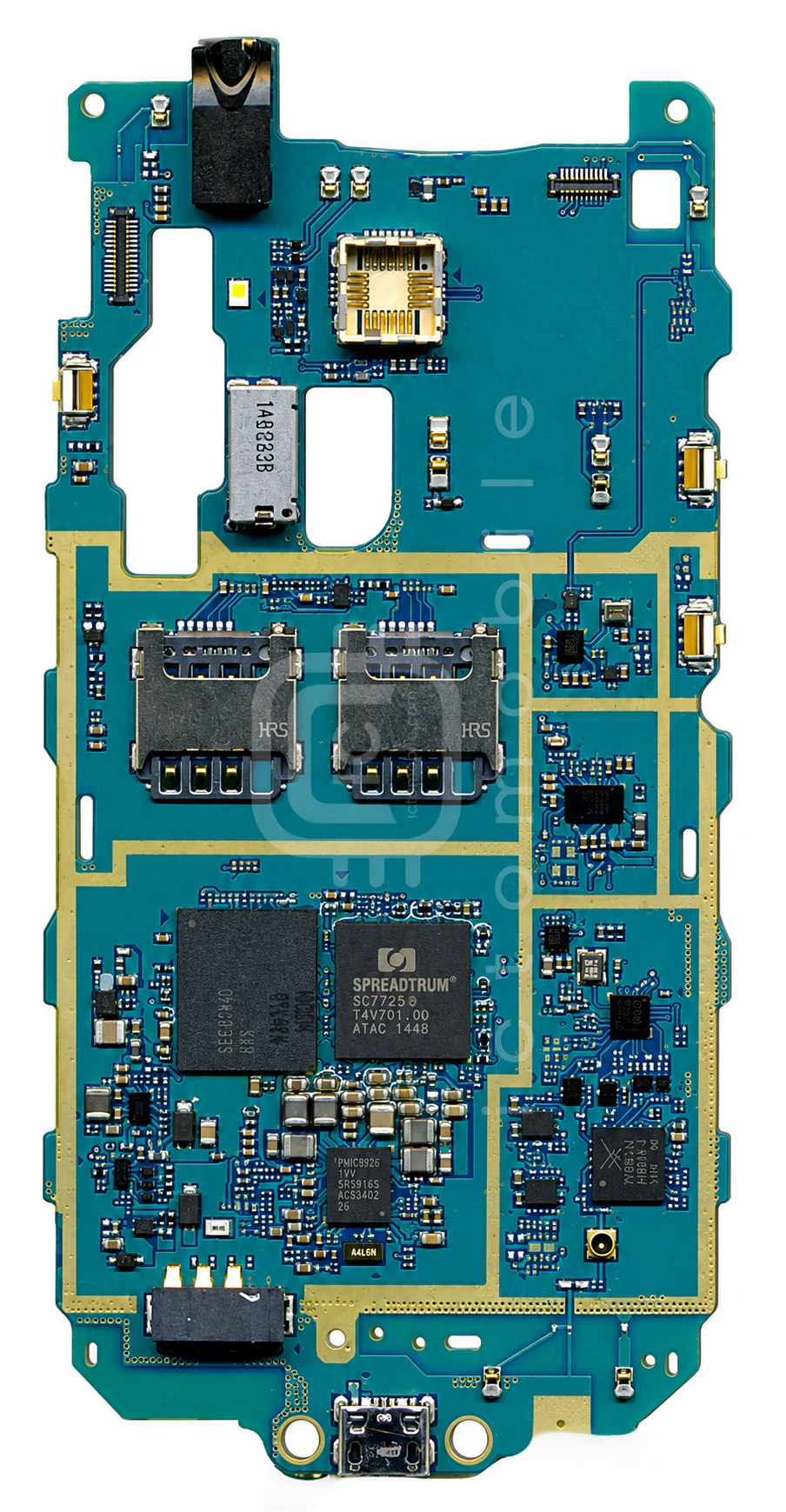

تصویر روی برد گوشی با نقاط آی‌سی
روی برد

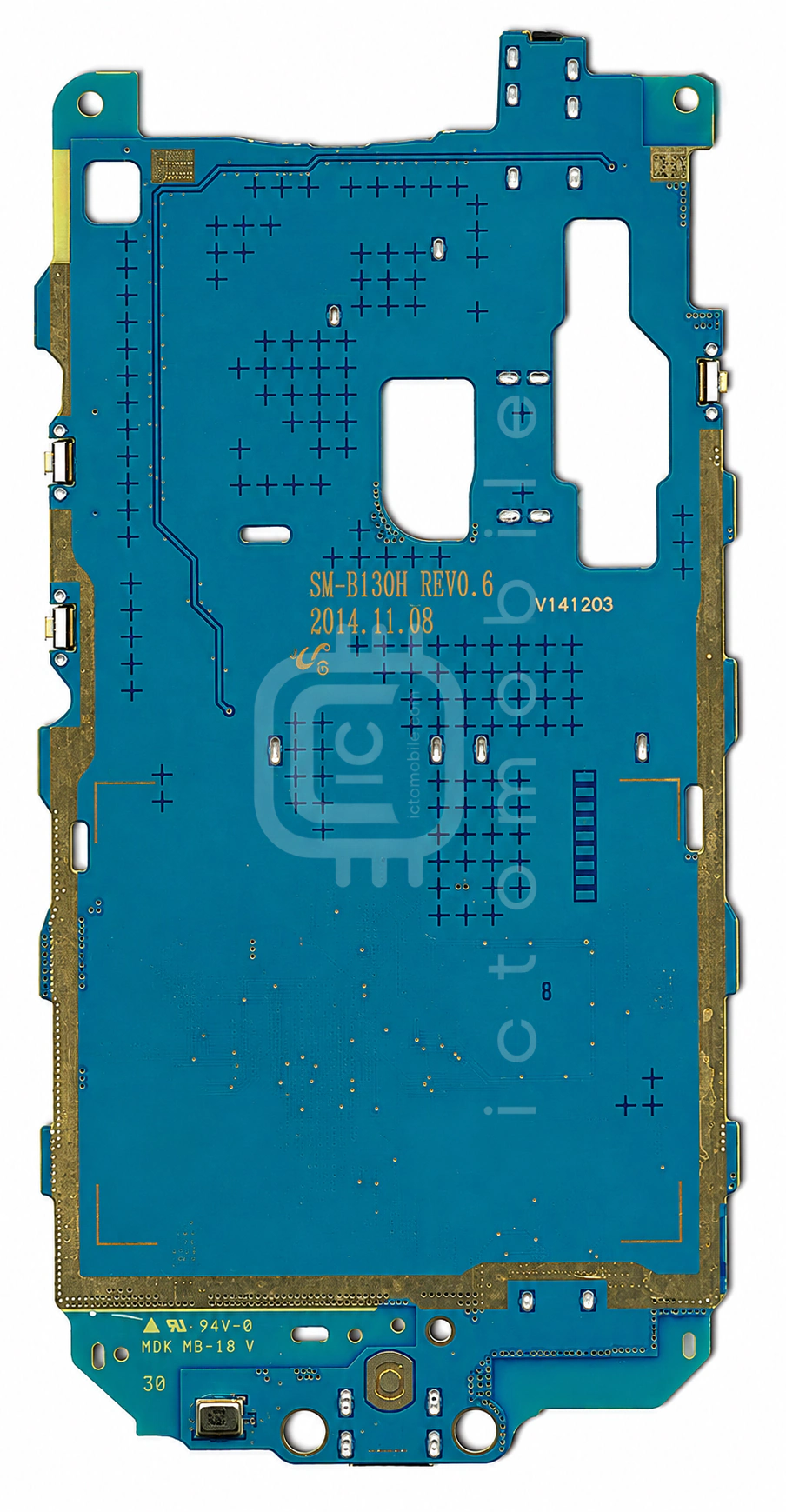

تصویر پشت برد گوشی با نقاط آی‌سی
پشت برد
↗

برد تعاملی است روی شماره هر قطعه بزنید تا اطلاعات آن در فهرست انتخاب شود.

نقشه قطعات

آی‌سی‌های این برد

۱۳ موقعیت از ۱۳ موقعیت

ردیفشماره فنینوع آی‌سیسازندهابزارها
۱BCM43438KUBGبلوتوث، وای فای (wifi) و رادیو FMBroadcom←
۲SC7727STCPU بخش Application و BasebandSpreadtrum←
۳RF3518پاور آمپلی فایر 3GRFMD←
۴BCM47520IUB2GGPSBroadcom←
۵SKY77585-11ماژول FEM (سوئیچ آنتن کلی + پاور آمپلی فایر GSM)Skyworks Solutions Inc←
۶SC2723Sتغذیه (PMU) و Codec صوتSpreadtrum←
۷RF3511پاور آمپلی فایر 3GRFMD←
۸DG9636سوئیچ آنالوگ SPDTVishay Siliconix←
۹LIS2HH12سنسور شتاب (Accelerometer)STMicroelectronics←
۱۰SR3532Sفرستنده و گیرنده رادیویی (RF Transceiver)Spreadtrum←
۱۱KMK5X000YM-B314حافظه eMCP (هارد)Samsung semiconductor←
۱۲SM5701شارژ، اندازه گیر سطح باتری (Fuel Gauge)، درایور فلاش دوربینSilicon Mitus←
۱۳SM5504درایور USB و شارژSilicon Mitus←
