نقشه برد iPhone 6 Plus

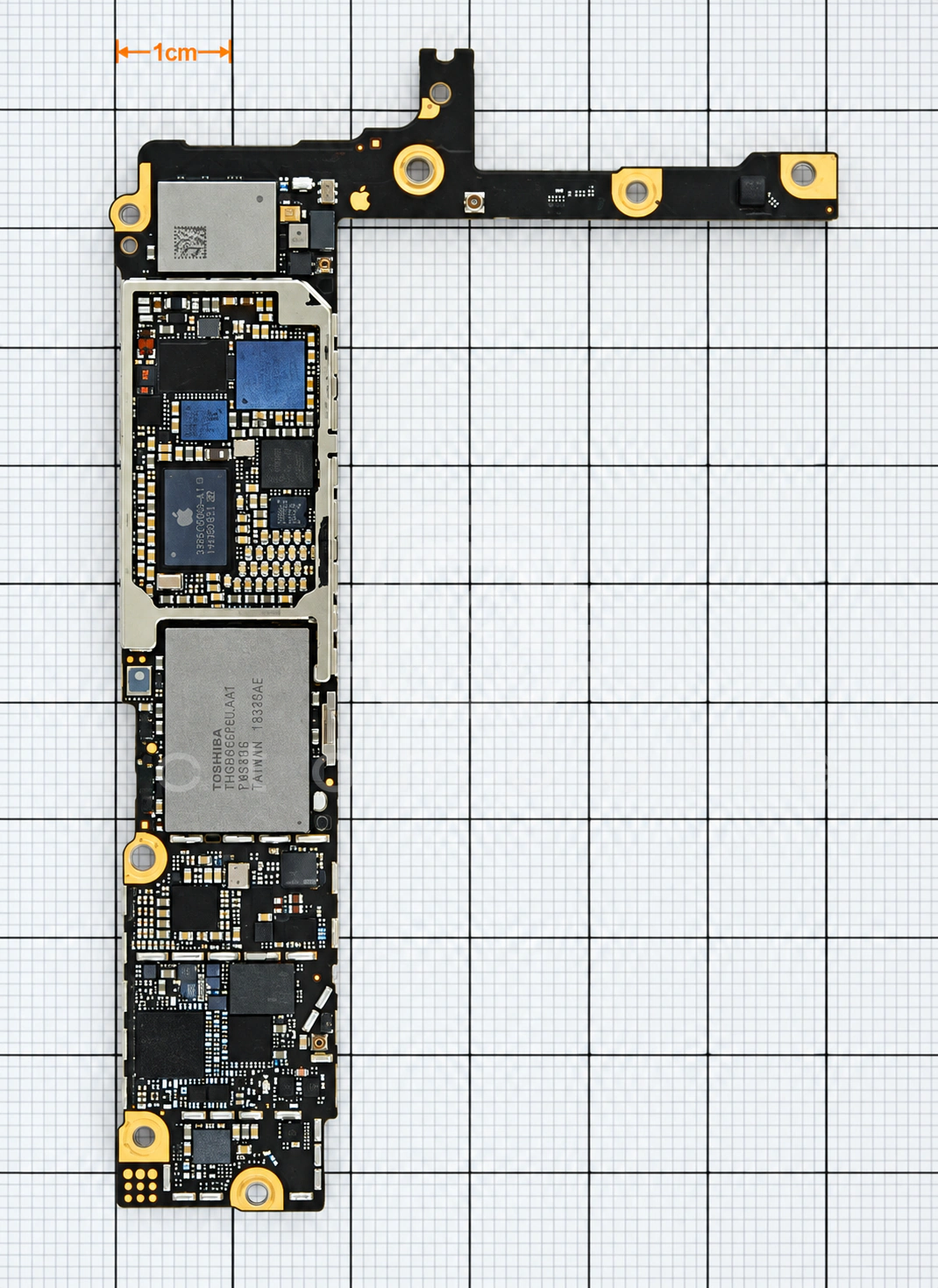

روی برد

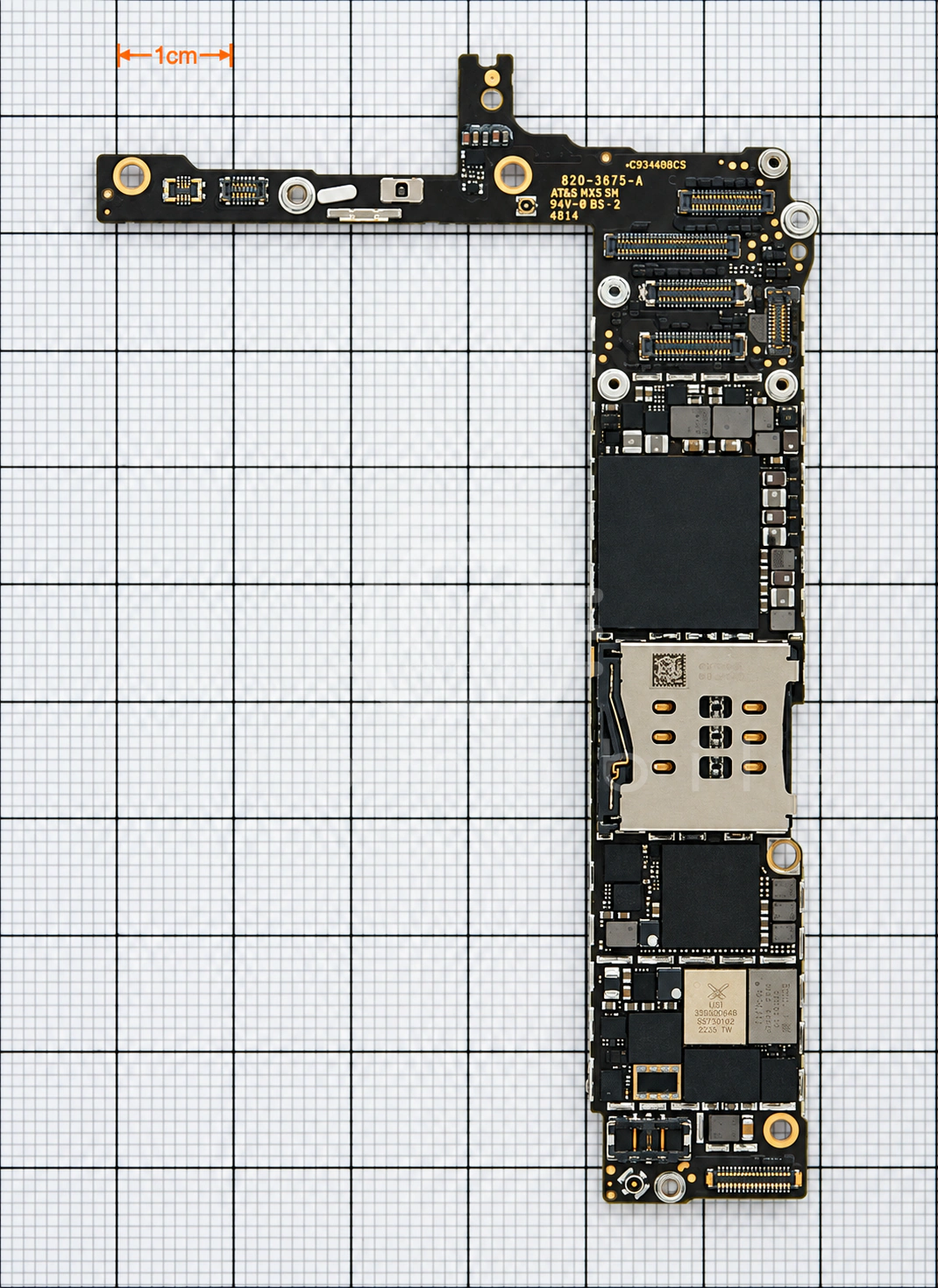

پشت برد

↗

برد تعاملی است روی شماره هر قطعه بزنید تا اطلاعات آن در فهرست انتخاب شود.

نقشه قطعات

آی‌سی‌های این برد

۵۳ موقعیت از ۵۳ موقعیت

ردیفشماره فنینوع آی‌سیسازندهابزارها

۱AK8963سنسور مغناطیسی قطب نما (Compass)AKM←

۲SKY65746-14آمپلی فایر GPSSkyworks Solutions Inc←

۳ACFM-W012-AP1تریپلکسر (Triplexer)Avago←

۴339S0228بلوتوث و وای فای (BT & WIFI)Murata←

۵343S0694درایور صفحه لمسی (تاچ) (Touch Screen)Texas Instruments←

۶338S1201Codec صوتCirrus Logic←

۷AS3923آمپلی فایر سیگنال NFCAMS - Austriamicrosystems←

۸BCM5976C1KUB6Gدرایور صفحه لمسی (تاچ) (Touch Screen)Broadcom←

۹PN65VNFCNXP Semiconductors←

۱۰LPC18B1UKهاب سنسور (Sensor HUB)NXP Semiconductors←

۱۱338S1251-AZتغذیه بخش ApplicationDialog←

۱۲THGBX4T0T8KLF0Eحافظه Nand Flash (هارد)Toshiba Semiconductor←

۱۳PM8019تغذیه بخش BasebandQUALCOMM Incorporated←

۱۴CBTL1610A2UKدرایور USB و شارژNXP Semiconductors←

۱۵CSD68815W15ترانزیستور MosfetTexas Instruments←

۱۶SN2400B0YFFشارژTexas Instruments←

۱۷HFQSWBXUA-221سوئیچ آنتن DiversityMurata←

۱۸WFR1620فرستنده و گیرنده رادیویی (RF Transceiver)QUALCOMM Incorporated←

۱۹WTR1625Lفرستنده و گیرنده رادیویی (RF Transceiver) و GPSQUALCOMM Incorporated←

۲۰338S1202آمپلی فایر صوتCirrus Logic←

۲۱DRV2604YZFدرایور ویبراتورTexas Instruments←

۲۲CAT24C08C4Aحافظه EEPROMON Semiconductor←

۲۳BMP282BCسنسور فشار جو (Barometer)Bosch←

۲۴CXA2973GCسوئیچ SP3TSony←

۲۵CXA2973GCسوئیچ SP3TSony←

۲۶74AUP2G3404GNگیت بافرNXP Semiconductors←

۲۷Inductor 10uH 0.32Aسلف (Inductor)نامعلوم←

۲۸RF1331تیونر آنتن RFRFMD←

۲۹LM3638A0کانورتر ولتاژ سنسور اثر انگشت (Finger Print)Texas Instruments←

۳۰TPS65730A0PYFFتغذیه صفحه نمایش و صفحه لمسی (تاچ)Texas Instruments←

۳۱LM3564A1TMXدرایور LED فلاش دوربینNational Semiconductor←

۳۲EDF8164A3PM-GD-Fحافظه RAMMicrel←

۳۳APL1011 - A8CPU بخش ApplicationApple←

۳۴MP67Bسنسور شتاب (Accelerometer)InvenSense←

۳۵MPU-6700-12-COMBOسنسور شتاب و ژیروسکوپ (Accelerometer and Gyroscope)InvenSense←

۳۶MDM9625MCPU بخش BasebandQUALCOMM Incorporated←

۳۷QFE1100EPT (Envelope Power Tracker)QUALCOMM Incorporated←

۳۸SKY77802-23ماژول FEM باندهای 3G و 4G (سوئیچ آنتن + پاور آمپلی فایر)Skyworks Solutions Inc←

۳۹TQF6410ماژول FEM باندهای 3G و 4G (سوئیچ آنتن + پاور آمپلی فایر)TriQuint Semiconductor←

۴۰AFEM-8010-AP1ماژول FEM باندهای 3G و 4G (سوئیچ آنتن + پاور آمپلی فایر)Avago←

۴۱AFEM-8020-AP1ماژول FEM باندهای 3G و 4G (سوئیچ آنتن + پاور آمپلی فایر)Avago←

۴۲SKY77356-8پاور آمپلی فایر GSMSkyworks Solutions Inc←

۴۳RF5159سوئیچ آنتن اصلیRFMD←

۴۴LP5907UVX2.925-Sرگولاتور ولتاژ LDOTexas Instruments←

۴۵LP5907UVX-1.8رگولاتور ولتاژ LDOTexas Instruments←

۴۶LM3534TMX-A1درایور بک لایت LCDTexas Instruments←

۴۷LM3534TMX-A1درایور بک لایت LCDTexas Instruments←

۴۸Inductor 15uH 0.72Aسلف (Inductor)نامعلوم←

۴۹Inductor 15uH 0.72Aسلف (Inductor)نامعلوم←

۵۰Inductor 1.5uH 1.8Aسلف (Inductor)نامعلوم←

۵۱Inductor 1uH 3.2Aسلف (Inductor)نامعلوم←

۵۲Inductor 1.5uH 1.8Aسلف (Inductor)نامعلوم←

۵۳Inductor 1.2uH 3.0Aسلف (Inductor)نامعلوم←
