برد آیفون 6

برای انتخاب آسان‌تر هر قطعه، از فهرست قطعات زیر نقشه استفاده کنید. نقاط روی تصویر موقعیت دقیق قطعات را نشان می‌دهند.

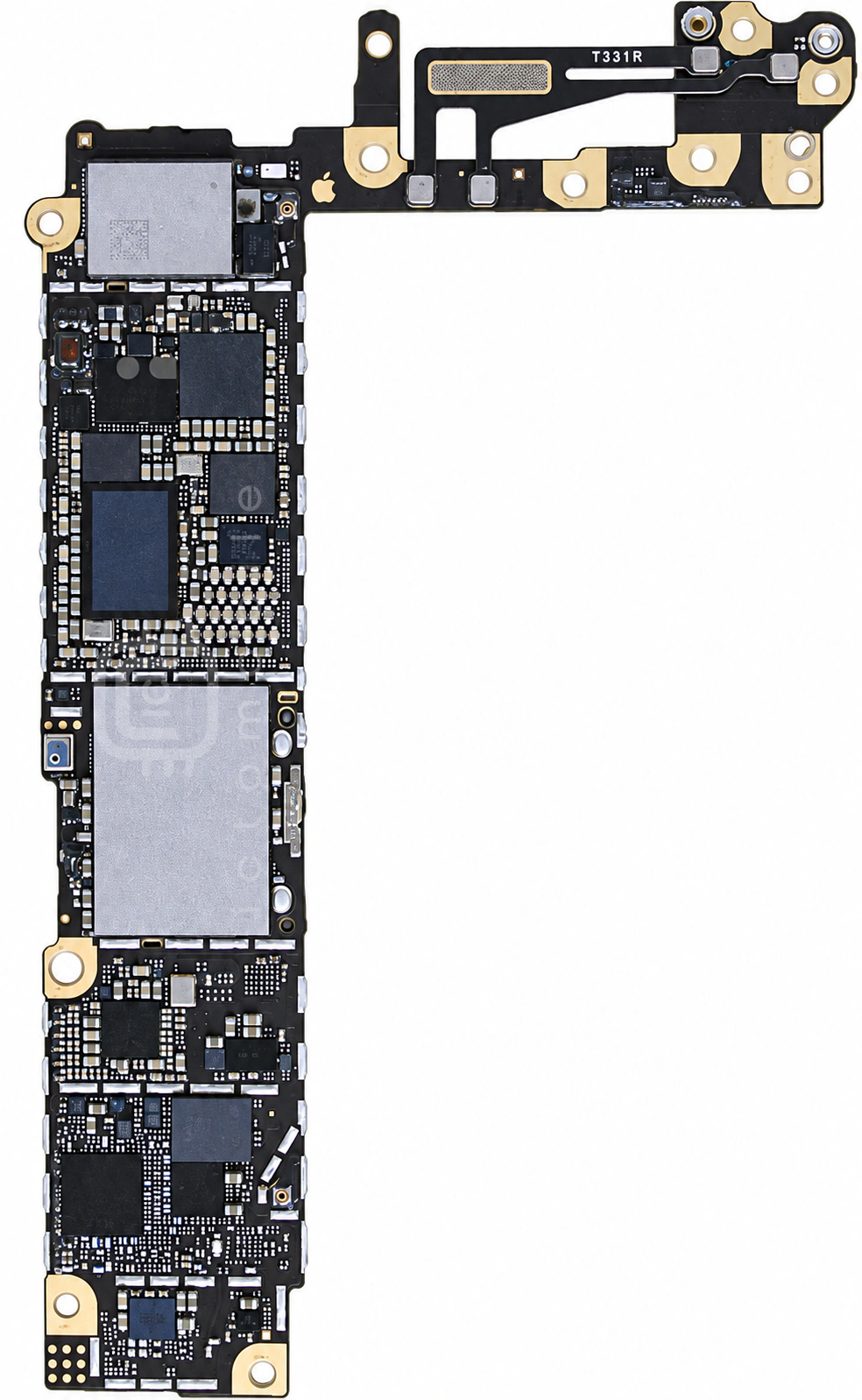

تصویر روی برد گوشی با نقاط آی‌سی
روی برد

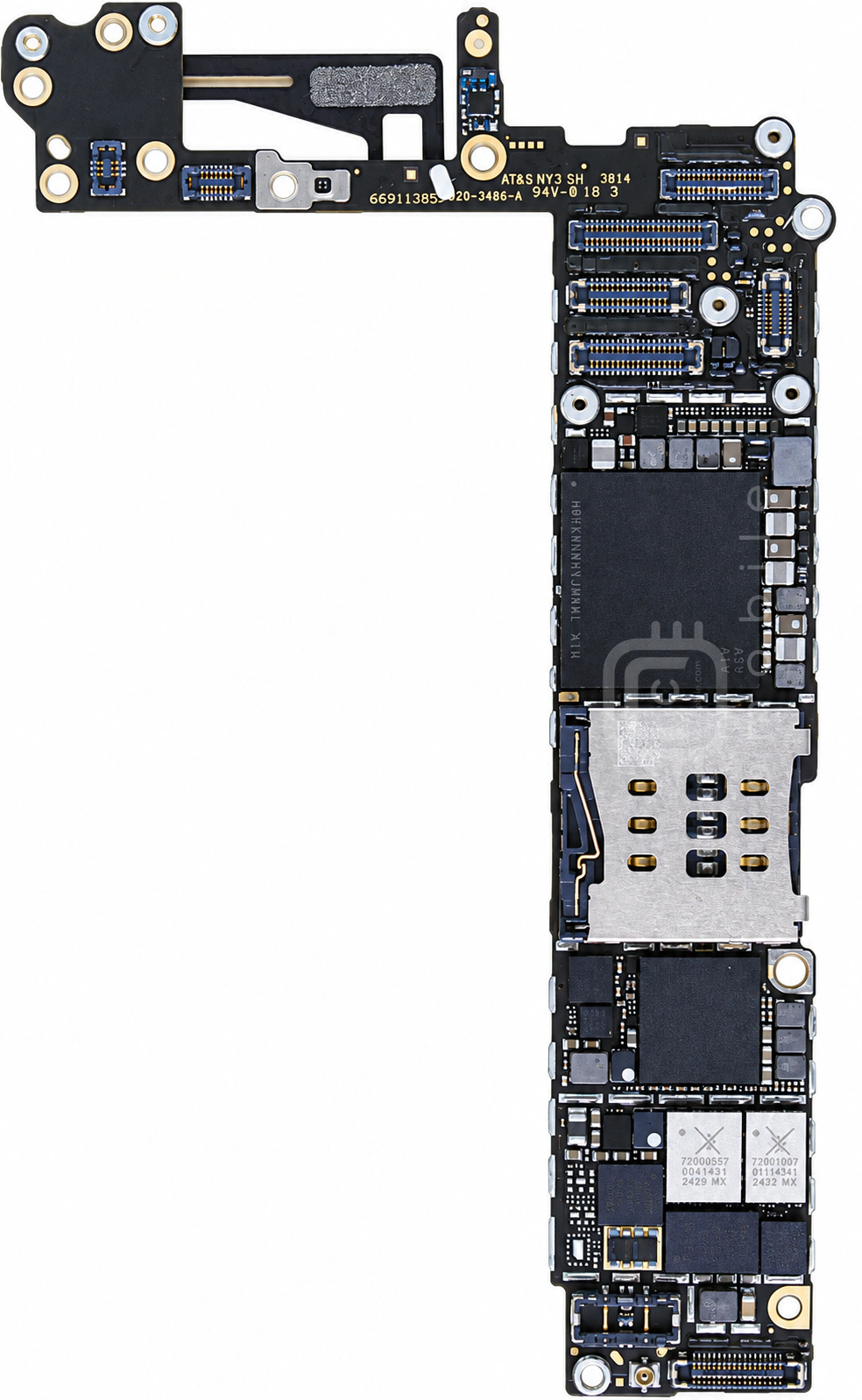

تصویر پشت برد گوشی با نقاط آی‌سی
پشت برد
↗

برد تعاملی است روی شماره هر قطعه بزنید تا اطلاعات آن در فهرست انتخاب شود.

نقشه قطعات

آی‌سی‌های این برد

۵۵ موقعیت از ۵۵ موقعیت

ردیفشماره فنینوع آی‌سیسازندهابزارها
۱PM8019تغذیه بخش BasebandQUALCOMM Incorporated←
۲MDM9625MCPU بخش BasebandQUALCOMM Incorporated←
۳AFEM-8020-AP1ماژول FEM باندهای 3G و 4G (سوئیچ آنتن + پاور آمپلی فایر)Avago←
۴LM3534TMX-A1درایور بک لایت LCDTexas Instruments←
۵Inductor 15uH 0.72Aسلف (Inductor)نامعلوم←
۶H9CKNNN8KTMRWR-NTHحافظه RAMSkhynix←
۷CSD68815W15ترانزیستور MosfetTexas Instruments←
۸AFEM-8010-AP1ماژول FEM باندهای 3G و 4G (سوئیچ آنتن + پاور آمپلی فایر)Avago←
۹Inductor 2.2uH 1.5Aسلف (Inductor)نامعلوم←
۱۰CXA2973GCسوئیچ SP3TSony←
۱۱ACFM-W012-AP1تریپلکسر (Triplexer)Avago←
۱۲CXA2973GCسوئیچ SP3TSony←
۱۳338S1251-AZتغذیه بخش ApplicationDialog←
۱۴PN65VNFCNXP Semiconductors←
۱۵CAT24C08C4Aحافظه EEPROMON Semiconductor←
۱۶Inductor 10uH 0.32Aسلف (Inductor)نامعلوم←
۱۷338S1201Codec صوتCirrus Logic←
۱۸APL1011 - A8CPU بخش ApplicationApple←
۱۹LPC18B1UKهاب سنسور (Sensor HUB)NXP Semiconductors←
۲۰339S0228بلوتوث و وای فای (BT & WIFI)Murata←
۲۱RF5159سوئیچ آنتن اصلیRFMD←
۲۲338S1202آمپلی فایر صوتCirrus Logic←
۲۳CSD68822F4ترانزیستور MosfetTexas Instruments←
۲۴74AUP2G3404GNگیت بافرNXP Semiconductors←
۲۵SKY77803-20ماژول FEM باندهای 3G و 4G (سوئیچ آنتن + پاور آمپلی فایر)Skyworks Solutions Inc←
۲۶MP67Bسنسور شتاب (Accelerometer)InvenSense←
۲۷BCM5976C1KUB6Gدرایور صفحه لمسی (تاچ) (Touch Screen)Broadcom←
۲۸TPS65730A0PYFFتغذیه صفحه نمایش و صفحه لمسی (تاچ)Texas Instruments←
۲۹SKY77356-8پاور آمپلی فایر GSMSkyworks Solutions Inc←
۳۰BMP282BCسنسور فشار جو (Barometer)Bosch←
۳۱MPU-6700-12-COMBOسنسور شتاب و ژیروسکوپ (Accelerometer and Gyroscope)InvenSense←
۳۲LP5907UVX-1.8رگولاتور ولتاژ LDOTexas Instruments←
۳۳SKY77802-23ماژول FEM باندهای 3G و 4G (سوئیچ آنتن + پاور آمپلی فایر)Skyworks Solutions Inc←
۳۴CBTL1610A2UKدرایور USB و شارژNXP Semiconductors←
۳۵LM3638A0کانورتر ولتاژ سنسور اثر انگشت (Finger Print)Texas Instruments←
۳۶Inductor 1uH 3.2Aسلف (Inductor)نامعلوم←
۳۷SN2400B0YFFشارژTexas Instruments←
۳۸QFE1100ردیاب پوش توان (EPT)QUALCOMM Incorporated←
۳۹SDMFLBCB2حافظه Nand Flash (هارد)SanDisk←
۴۰RF1331تیونر آنتن RFRFMD←
۴۱AS3923آمپلی فایر سیگنال NFCAMS - Austriamicrosystems←
۴۲LP5907UVX2.925-Sرگولاتور ولتاژ LDOTexas Instruments←
۴۳SKY65746-14آمپلی فایر GPSSkyworks Solutions Inc←
۴۴AK8963سنسور مغناطیسی قطب نما (Compass)AKM←
۴۵HFQSWBXUA-221سوئیچ آنتن DiversityMurata←
۴۶CAT24C08C4Aحافظه EEPROMON Semiconductor←
۴۷Inductor 1uH 3.0Aسلف (Inductor)نامعلوم←
۴۸LM3564A1TMXدرایور LED فلاش دوربینNational Semiconductor←
۴۹DRV2604YZFدرایور ویبراتورTexas Instruments←
۵۰343S0694درایور صفحه لمسی (تاچ) (Touch Screen)Texas Instruments←
۵۱Inductor 1.5uH 1.8Aسلف (Inductor)نامعلوم←
۵۲WTR1625Lفرستنده و گیرنده رادیویی (RF Transceiver) و GPSQUALCOMM Incorporated←
۵۳Inductor 1.5uH 1.8Aسلف (Inductor)نامعلوم←
۵۴Inductor 1.2uH 3.0Aسلف (Inductor)نامعلوم←
۵۵WFR1620فرستنده و گیرنده رادیویی (RF Transceiver)QUALCOMM Incorporated←
