برد آیفون 5S (A1533)

A1533

برای انتخاب آسان‌تر هر قطعه، از فهرست قطعات زیر نقشه استفاده کنید. نقاط روی تصویر موقعیت دقیق قطعات را نشان می‌دهند.

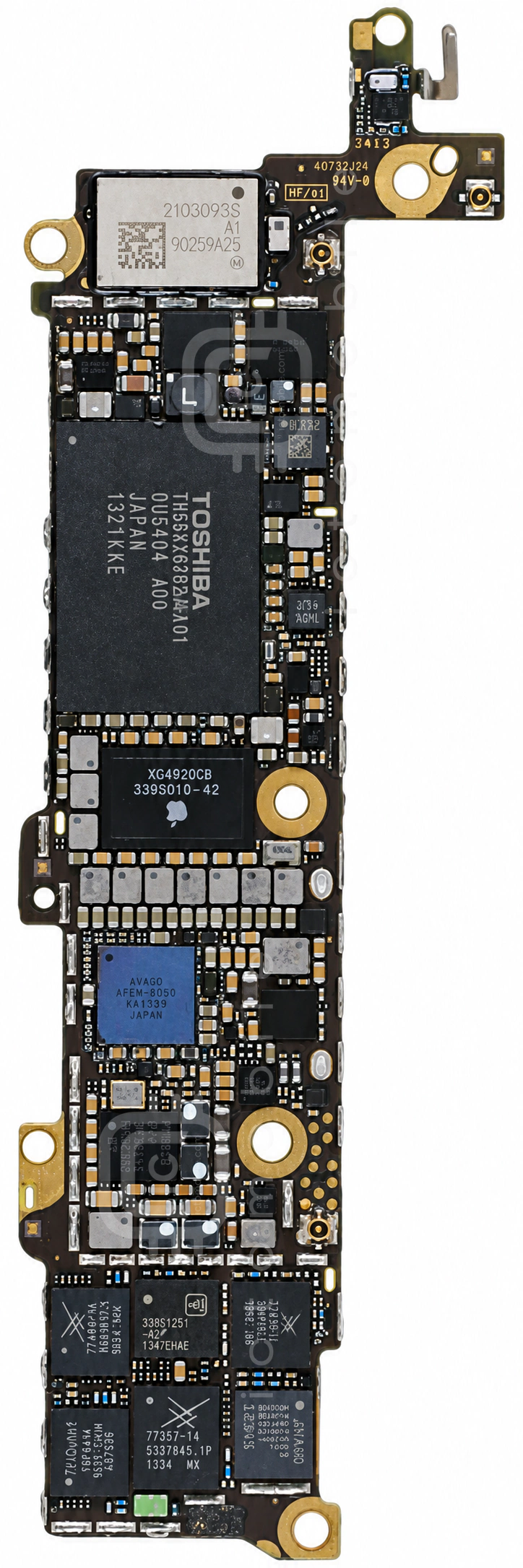

تصویر روی برد گوشی با نقاط آی‌سی
روی برد

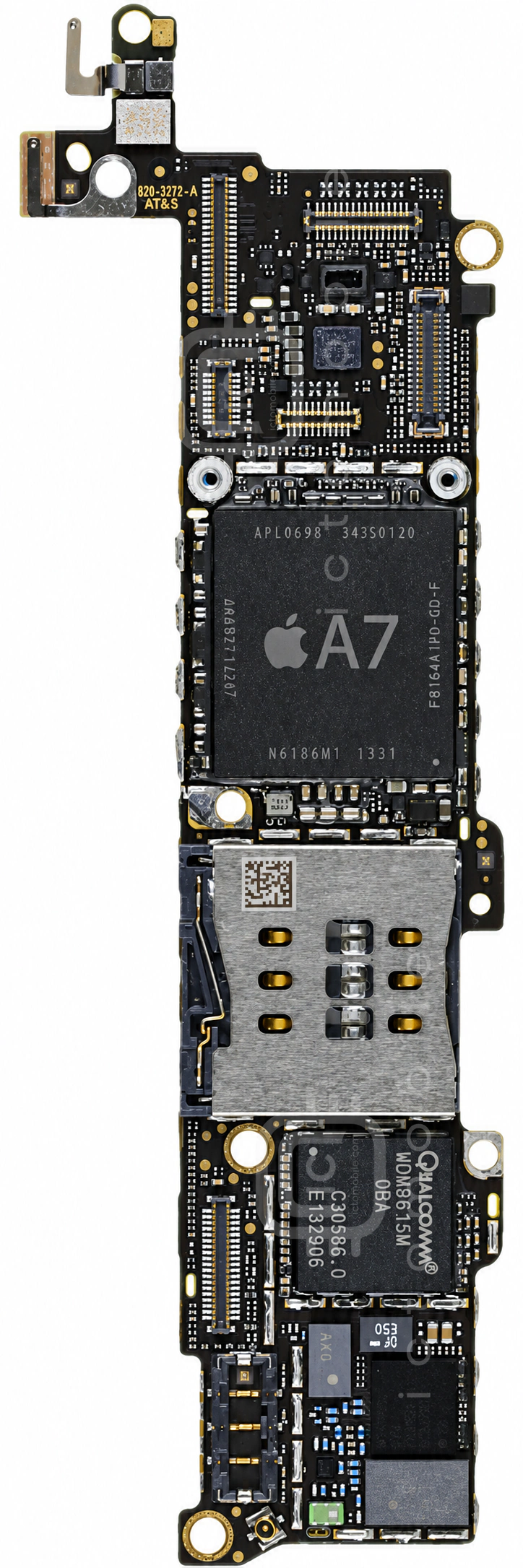

تصویر پشت برد گوشی با نقاط آی‌سی
پشت برد
↗

برد تعاملی است روی شماره هر قطعه بزنید تا اطلاعات آن در فهرست انتخاب شود.

نقشه قطعات

آی‌سی‌های این برد

۴۰ موقعیت از ۴۰ موقعیت

ردیفشماره فنینوع آی‌سیسازندهابزارها
۱BMA282سنسور شتاب (Accelerometer)Bosch←
۲LMTPFJGA-E50فیلتر RFMurata←
۳TQM6M6314ماژول FEM باندهای 3G (سوئیچ آنتن + پاور آمپلی فایر)TriQuint Semiconductor←
۴343S0645درایور صفحه لمسی (تاچ) (Touch Screen)Texas Instruments←
۵RF3763ماژول FEM باندهای 3G (سوئیچ آنتن + پاور آمپلی فایر)RFMD←
۶339S0205بلوتوث و وای فای (BT & WIFI)Murata←
۷SKY73614آمپلی فایر GPSSkyworks Solutions Inc←
۸LPC18A1هاب سنسور (Sensor HUB)NXP Semiconductors←
۹APL0698 - A7CPU بخش ApplicationApple←
۱۰THGBX2G7B2JLA01حافظه Nand Flash (هارد)Toshiba Semiconductor←
۱۱BCM5976C1KUB6Gدرایور صفحه لمسی (تاچ) (Touch Screen)Broadcom←
۱۲338S1216-A2تغذیه بخش ApplicationApple←
۱۳FAN5721UC00A0Xدرایور LED فلاش دوربینFairchild Semiconductor←
۱۴ITG-3050سنسور ژیروسکوپ (Gyroscope)InvenSense←
۱۵LP5907UVE-2.85Vرگولاتور ولتاژ LDOTexas Instruments←
۱۶HFQSWXXUAسوئیچ آنتن DiversityMurata←
۱۷LM3534TMX-A1درایور بک لایت LCDTexas Instruments←
۱۸CBTL1610A1UKدرایور USB و شارژNXP Semiconductors←
۱۹MDM9615MCPU بخش BasebandQUALCOMM Incorporated←
۲۰LM3638A0کانورتر ولتاژ سنسور اثر انگشت (Finger Print)Texas Instruments←
۲۱338S1201Codec صوتCirrus Logic←
۲۲WTR1605Lفرستنده و گیرنده رادیویی (RF Transceiver) و GPSQUALCOMM Incorporated←
۲۳TPS22924Xسوئیچ بار (Load Switch)Texas Instruments←
۲۴AFEM-792503ماژول FEM باندهای 3G (سوئیچ آنتن + پاور آمپلی فایر)Avago←
۲۵CSD68813W10ترانزیستور MosfetTexas Instruments←
۲۶TPS65730A0PYFFتغذیه صفحه نمایش و صفحه لمسی (تاچ)Texas Instruments←
۲۷RF1112سوئیچ آنتن DiversityRFMD←
۲۸HFQSMXXFAفیلتر RFMurata←
۲۹SKY77572ماژول FEM (سوئیچ آنتن کلی + پاور آمپلی فایر GSM)Skyworks Solutions Inc←
۳۰MAX9039BEBTمقایسه کننده ولتاژ (Voltage Comparator)Maxim←
۳۱MAX77100تغذیه پاور آمپلی فایرهای RFMaxim←
۳۲SKY77496ماژول FEM باندهای 3G (سوئیچ آنتن + پاور آمپلی فایر)Skyworks Solutions Inc←
۳۳SKY77810-12ماژول FEM باندهای 3G و 4G (سوئیچ آنتن + پاور آمپلی فایر)Skyworks Solutions Inc←
۳۴CAT24C08C4Aحافظه EEPROMON Semiconductor←
۳۵F8164A1MD-GD-Fحافظه RAMElpida Memory←
۳۶CSD68815W15ترانزیستور MosfetTexas Instruments←
۳۷MX25U1635EBAI-10Gحافظه فلش سریال (Serial Flash)MXIC←
۳۸PM8018تغذیه بخش BasebandQUALCOMM Incorporated←
۳۹Inductor 22uH 0.38Aسلف (Inductor)نامعلوم←
۴۰338S1202آمپلی فایر صوتCirrus Logic←
