محیط اپلیکیشن ICTOMobile و نمایش نقشهٔ برد موبایل
رفتن به فهرست قطعات
مدل‌های گوشی←

برد سامسونگ Note 2 (GT-N7100)

GT-N7100

برای انتخاب آسان‌تر هر قطعه، از فهرست قطعات زیر نقشه استفاده کنید. نقاط روی تصویر موقعیت دقیق قطعات را نشان می‌دهند.

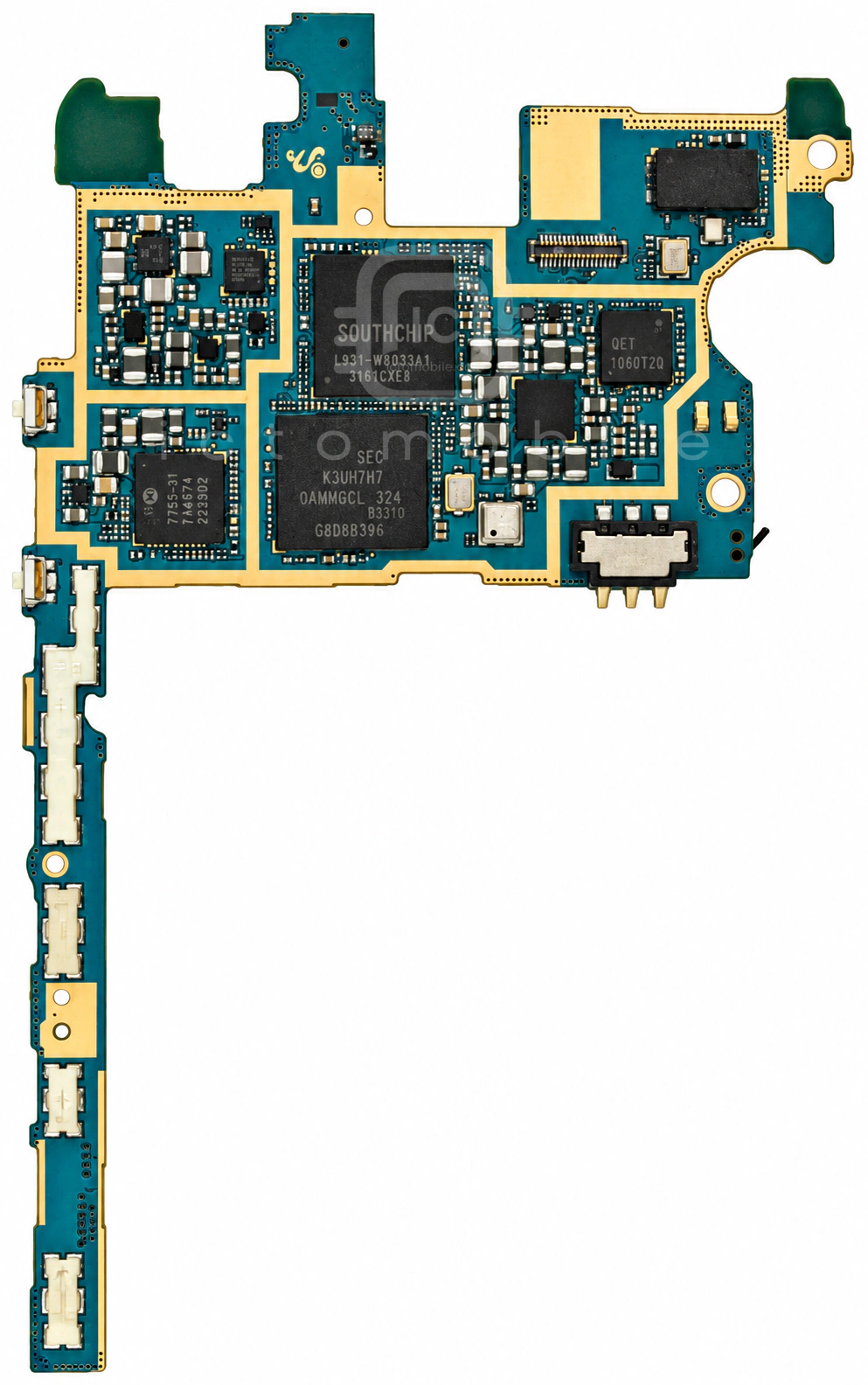

تصویر روی برد گوشی با نقاط آی‌سی
روی برد

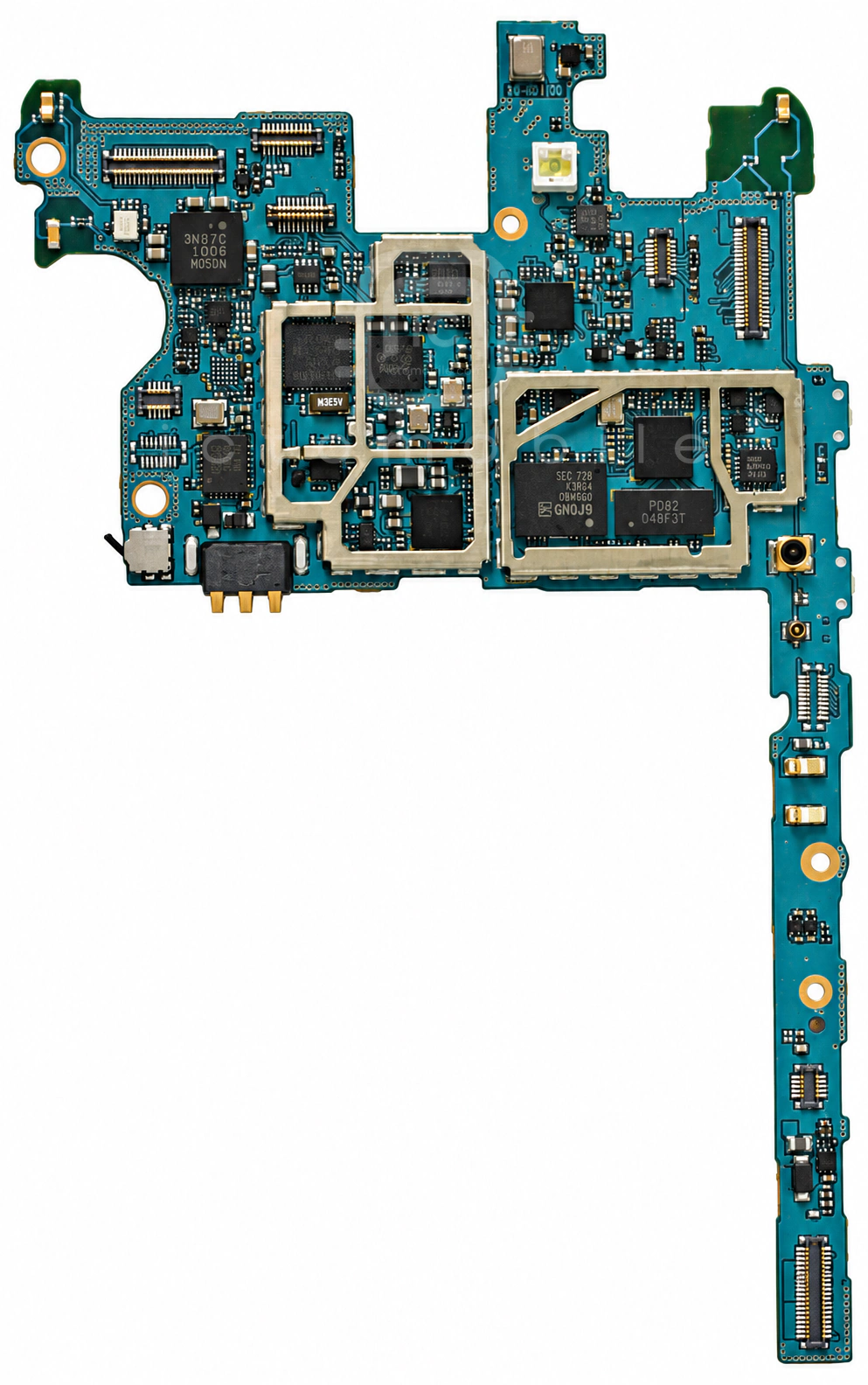

تصویر پشت برد گوشی با نقاط آی‌سی
پشت برد
↗

برد تعاملی است روی شماره هر قطعه بزنید تا اطلاعات آن در فهرست انتخاب شود.

نقشه قطعات

آی‌سی‌های این برد

۳۹ موقعیت از ۳۹ موقعیت

ردیفشماره فنینوع آی‌سیسازندهابزارها
۱Exynos 4 Quad 4412 (SC54412ACA-A030)CPU بخش ApplicationSamsung semiconductor←
۲RCLAMP3654محافظ ESDSEMTECH←
۳NLSX5014MUTAGمبدل سطح ولتاژ (Level Shifter/Level Translator)ON Semiconductor←
۴AT32UC3L0128میکروکنترلرAtmel←
۵DG2750DN-T1-E4سوئیچ آنالوگ SPDTVishay Siliconix←
۶PMB5712فرستنده و گیرنده رادیویی (RF Transceiver)Infineon←
۷BMP182سنسور فشار جو (Barometer)Bosch←
۸SAPHU836MAJ0F00سوئیچ آنتن GSM و 3Gنامعلوم←
۹RF6261Bپاور آمپلی فایر GSM و 3G و 4GRFMD←
۱۰SI4705-D50-GMرادیو FMSilicon Labs←
۱۱BCM4752IUB2GGPSBroadcom←
۱۲AN30259Aدرایور RGB LEDPanasonic←
۱۳FXMA2102UMXمبدل سطح ولتاژ (Level Shifter/Level Translator)Fairchild Semiconductor←
۱۴TPS65632Aتغذیه صفحه نمایشTexas Instruments←
۱۵LSM330سنسور شتاب و ژیروسکوپ (Accelerometer and Gyroscope)STMicroelectronics←
۱۶SiI9244BOدرایور MHLSIMG - Silicon Image←
۱۷WM1811Codec صوتWolfson←
۱۸MAX77693درایور USB، شارژ، درایور LED فلاش دوربین و درایور ویبراتورMaxim←
۱۹ES305Bپردازشگر صوتAudience←
۲۰W9001درایور S PenWACOM←
۲۱MAX77686Gتغذیه بخش ApplicationMaxim←
۲۲PMR280UNترانزیستور MosfetNXP Semiconductors←
۲۳PN65OEVNFCNXP Semiconductors←
۲۴RF6361Aسوئیچ آنتن GSM و 3GRFMD←
۲۵AK8963سنسور مغناطیسی قطب نما (Compass)AKM←
۲۶SWB-B53بلوتوث و وای فای (BT & WIFI)نامعلوم←
۲۷PMB9811CPU بخش BasebandInfineon←
۲۸SFMG2S0D001آمپلی فایر GPSWISOL←
۲۹AAT2146MIJS-0.6-T1کانورتر ولتاژ (DC/DC Voltage Converter)Skyworks Solutions Inc←
۳۰RF6590تغذیه بخش RFRFMD←
۳۱TPS22922YFPRسوئیچ بار (Load Switch)Texas Instruments←
۳۲NL17SG32P5T5Gگیت ORON Semiconductor←
۳۳FXMA2102UMXمبدل سطح ولتاژ (Level Shifter/Level Translator)Fairchild Semiconductor←
۳۴S5C73M3X01-Y040پردازشگر تصویر دوربین (ISP)Samsung semiconductor←
۳۵NCX2200مقایسه کننده ولتاژ (Voltage Comparator)NXP Semiconductors←
۳۶KMVTU000LM-B503حافظه eMCP (هارد)Samsung semiconductor←
۳۷RF6561تغذیه پاور آمپلی فایرهای RFRFMD←
۳۸NCX2200مقایسه کننده ولتاژ (Voltage Comparator)NXP Semiconductors←
۳۹K3PE0E000M-XGC1حافظه RAMSamsung semiconductor←
