برد آیفون 5S (A1530)

A1530

برای انتخاب آسان‌تر هر قطعه، از فهرست قطعات زیر نقشه استفاده کنید. نقاط روی تصویر موقعیت دقیق قطعات را نشان می‌دهند.

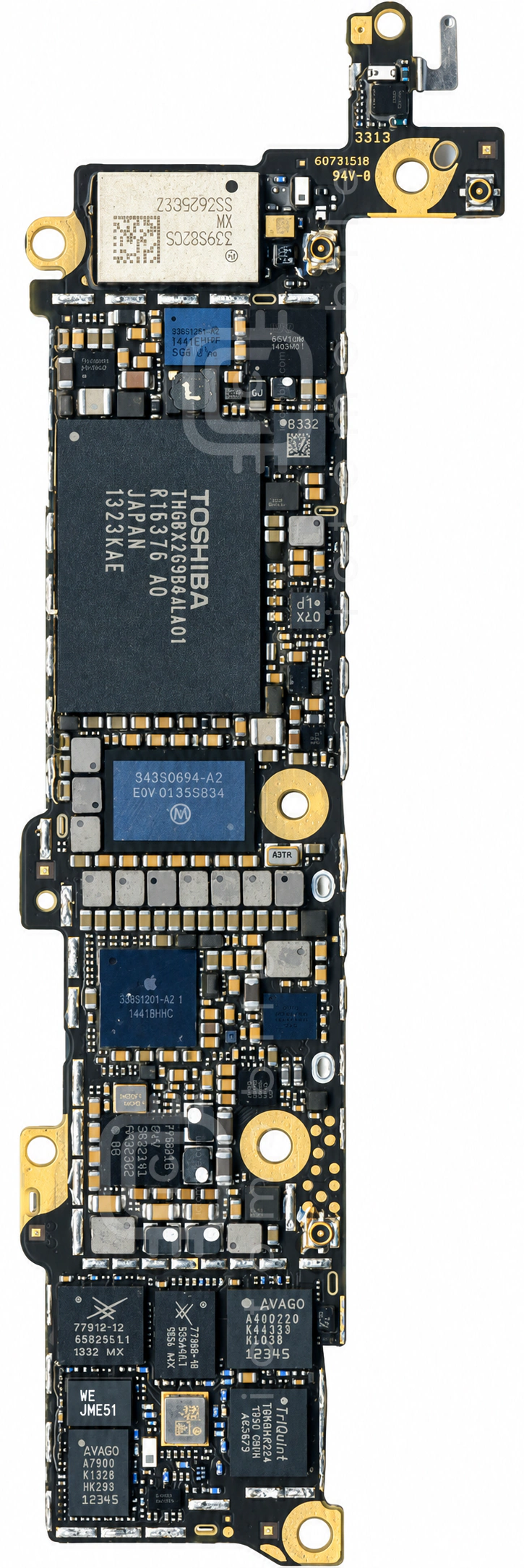

تصویر روی برد گوشی با نقاط آی‌سی
روی برد

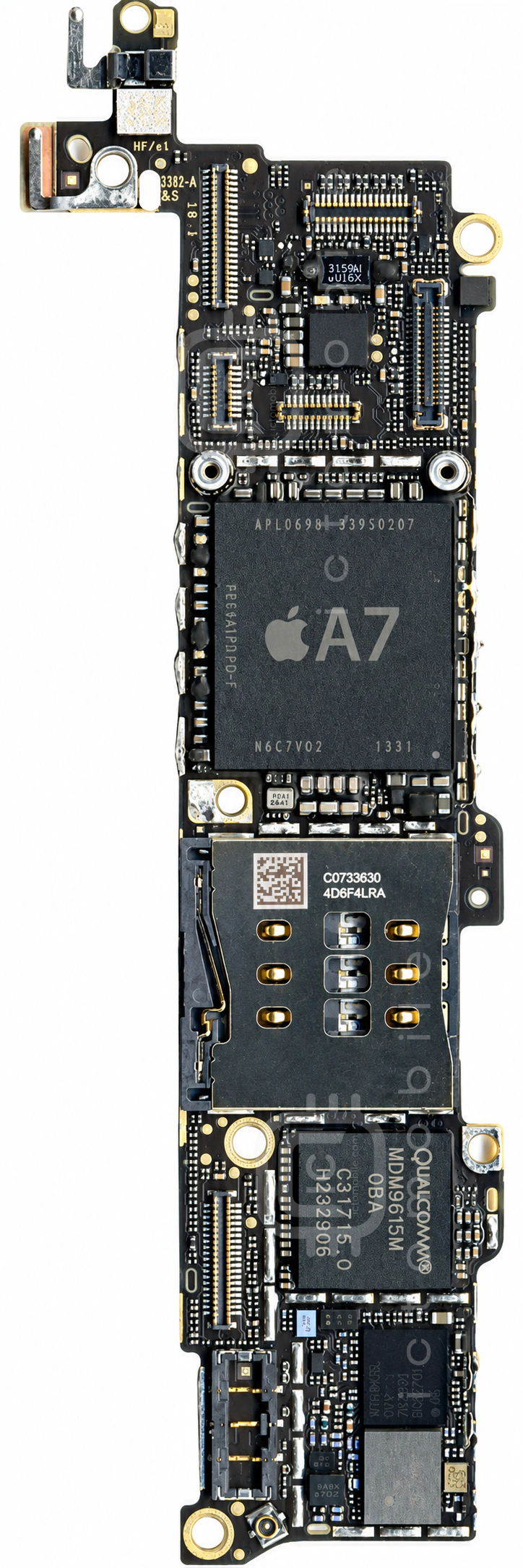

تصویر پشت برد گوشی با نقاط آی‌سی
پشت برد
↗

برد تعاملی است روی شماره هر قطعه بزنید تا اطلاعات آن در فهرست انتخاب شود.

نقشه قطعات

آی‌سی‌های این برد

۳۶ موقعیت از ۳۶ موقعیت

ردیفشماره فنینوع آی‌سیسازندهابزارها
۱AK8963سنسور مغناطیسی قطب نما (Compass)AKM←
۲MX25U1635EBAI-10Gحافظه فلش سریال (Serial Flash)MXIC←
۳APL0698 - A7CPU بخش ApplicationApple←
۴BCM5976C1KUB6Gدرایور صفحه لمسی (تاچ) (Touch Screen)Broadcom←
۵RF1112سوئیچ آنتن DiversityRFMD←
۶TQM6M6224ماژول FEM باندهای 3G و 4G (سوئیچ آنتن + پاور آمپلی فایر)TriQuint Semiconductor←
۷CSD68813W10ترانزیستور MosfetTexas Instruments←
۸CAT24C08C4Aحافظه EEPROMON Semiconductor←
۹ITG-3600سنسور ژیروسکوپ (Gyroscope)InvenSense←
۱۰ACPM-7900-AP1ماژول FEM باندهای 3G و 4G (سوئیچ آنتن + پاور آمپلی فایر)Avago←
۱۱339S0205بلوتوث و وای فای (BT & WIFI)Murata←
۱۲AFEM-790720ماژول FEM باندهای 3G و 4G (سوئیچ آنتن + پاور آمپلی فایر)Avago←
۱۳CBTL1608A1درایور USB و شارژNXP Semiconductors←
۱۴SKY77355-18پاور آمپلی فایر GSMSkyworks Solutions Inc←
۱۵SKY77810-12ماژول FEM باندهای 3G و 4G (سوئیچ آنتن + پاور آمپلی فایر)Skyworks Solutions Inc←
۱۶74AUP2G3404GNگیت بافرNXP Semiconductors←
۱۷LM3534TMX-A1درایور بک لایت LCDTexas Instruments←
۱۸SKY73614آمپلی فایر GPSSkyworks Solutions Inc←
۱۹F8164A1PD-GD-Fحافظه RAMElpida Memory←
۲۰74LVC1G34GXگیت بافرNXP Semiconductors←
۲۱LMSWFKJMسوئیچ آنتنMurata←
۲۲BMA282سنسور شتاب (Accelerometer)Bosch←
۲۳MDM9615MCPU بخش BasebandQUALCOMM Incorporated←
۲۴PM8018تغذیه بخش BasebandQUALCOMM Incorporated←
۲۵H2JTDG8UD3MBRحافظه Nand Flash (هارد)Skhynix←
۲۶TPS22924Xسوئیچ بار (Load Switch)Texas Instruments←
۲۷338S1216-A2تغذیه بخش ApplicationApple←
۲۸LPC18A1هاب سنسور (Sensor HUB)NXP Semiconductors←
۲۹TPS65730A0PYFFتغذیه صفحه نمایش و صفحه لمسی (تاچ)Texas Instruments←
۳۰74LVC1G34GXگیت بافرNXP Semiconductors←
۳۱M286سوئیچ آنتن DiversityMurata←
۳۲343S0645درایور صفحه لمسی (تاچ) (Touch Screen)Texas Instruments←
۳۳338S1201Codec صوتCirrus Logic←
۳۴338S1202آمپلی فایر صوتCirrus Logic←
۳۵ACFM-2043-AP1دایپلکسر (Diplexer)Avago←
۳۶WTR1605Lفرستنده و گیرنده رادیویی (RF Transceiver) و GPSQUALCOMM Incorporated←
