برد سامسونگ S4 (GT-I9500)

GT-I9500

برای انتخاب آسان‌تر هر قطعه، از فهرست قطعات زیر نقشه استفاده کنید. نقاط روی تصویر موقعیت دقیق قطعات را نشان می‌دهند.

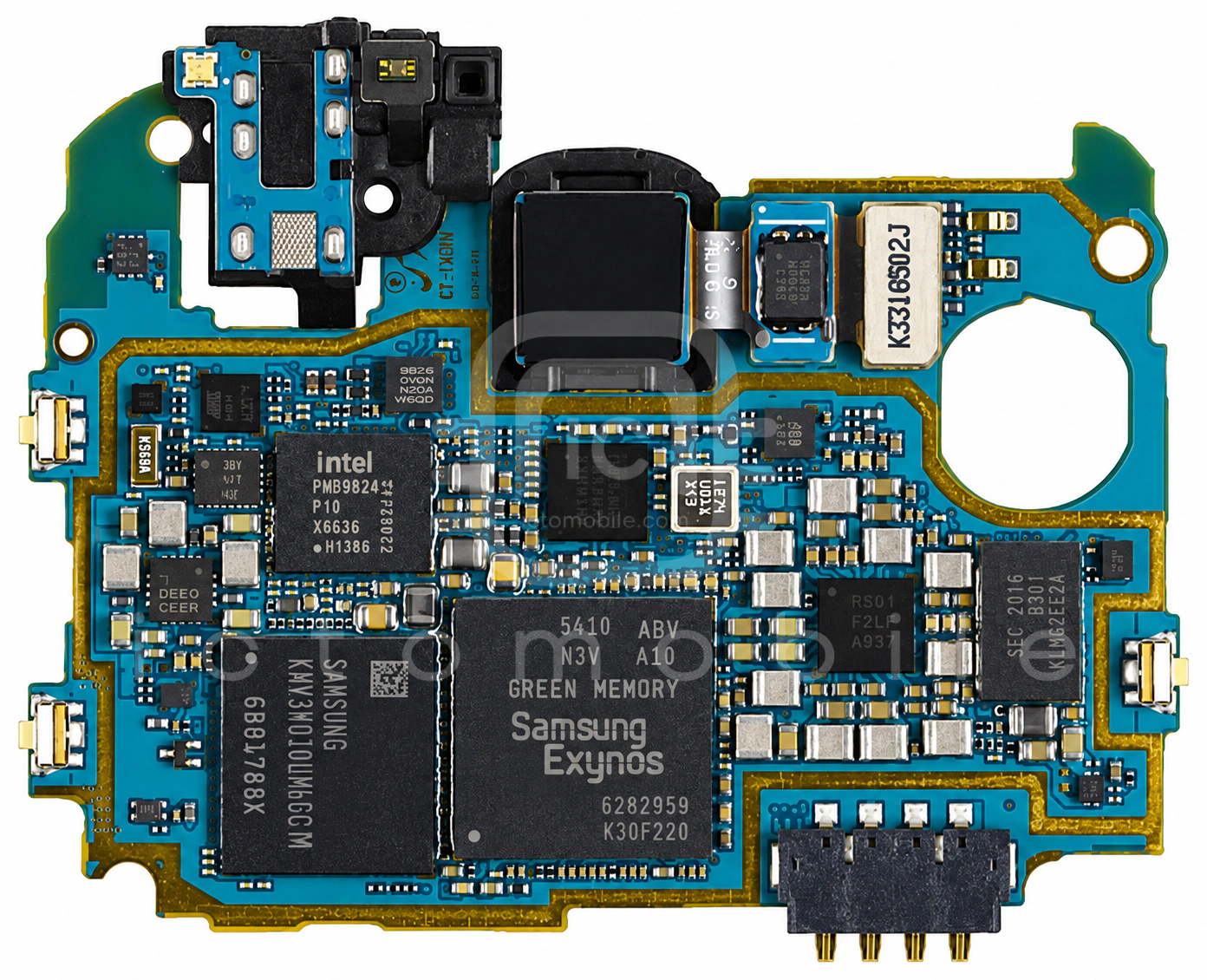

تصویر روی برد گوشی با نقاط آی‌سی
روی برد

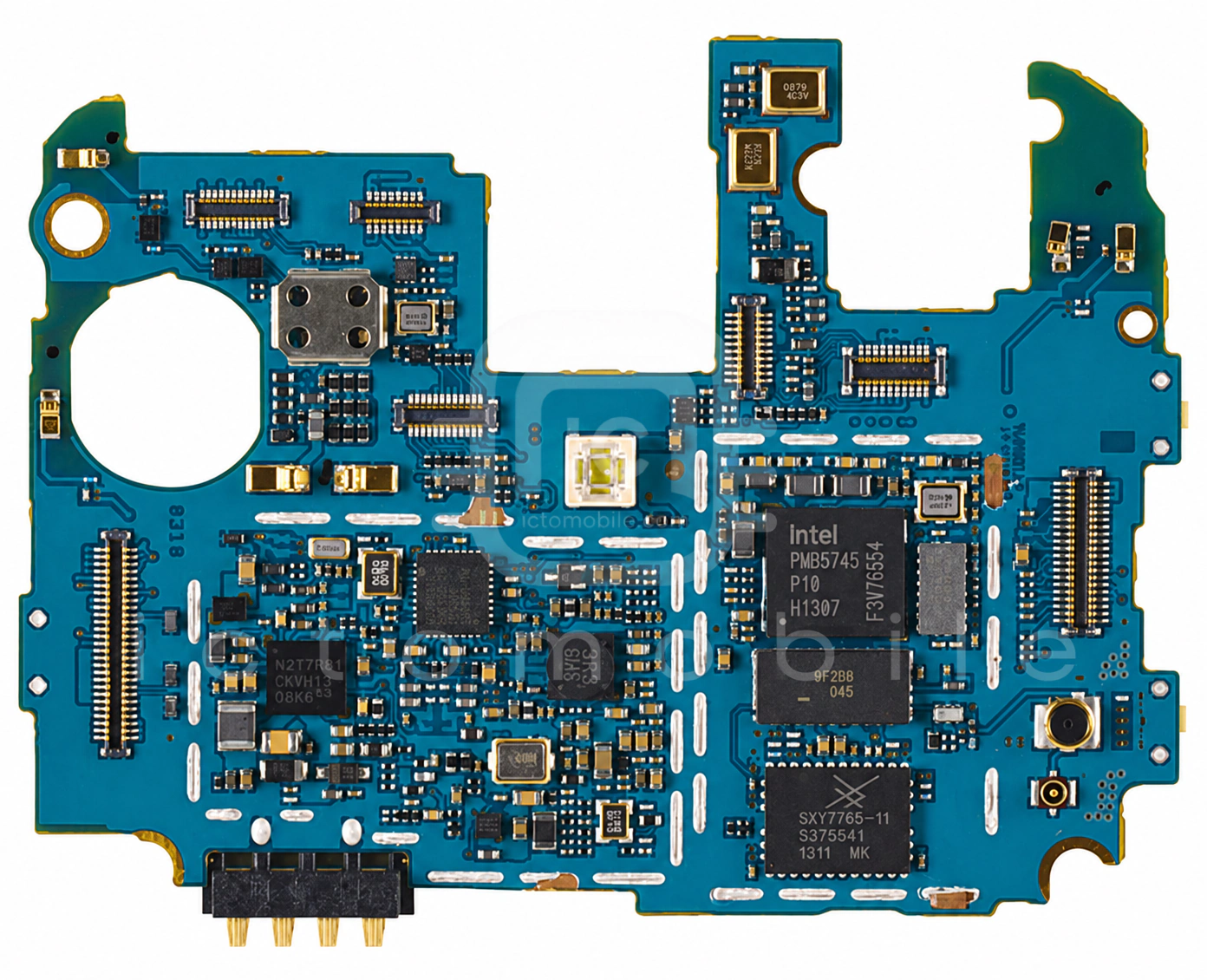

تصویر پشت برد گوشی با نقاط آی‌سی
پشت برد
↗

برد تعاملی است روی شماره هر قطعه بزنید تا اطلاعات آن در فهرست انتخاب شود.

نقشه قطعات

آی‌سی‌های این برد

۲۸ موقعیت از ۲۸ موقعیت

ردیفشماره فنینوع آی‌سیسازندهابزارها
۱STOD30تغذیه صفحه نمایشSTMicroelectronics←
۲UC128L5-Uهاب سنسور (Sensor HUB)Atmel←
۳SWB-B62بلوتوث و وای فای (BT & WIFI)نامعلوم←
۴XM0825SE-BL0901تیونر آنتن RFMurata←
۵FC-135کریستال ساعتEpson Toyocom Corporation←
۶NCP330MUTBGسوئیچ بار (Load Switch)ON Semiconductor←
۷Exynos 5 Octa 5410CPU بخش ApplicationSamsung semiconductor←
۸Sil8240درایور MHLSIMG - Silicon Image←
۹K330TRسنسور شتاب و ژیروسکوپ (Accelerometer and Gyroscope)STMicroelectronics←
۱۰eS325پردازشگر صوتAudience←
۱۱SKY77615-11پاور آمپلی فایر GSM و 3GSkyworks Solutions Inc←
۱۲LP5562درایور RGB LEDTexas Instruments←
۱۳BMP182سنسور فشار جو (Barometer)Bosch←
۱۴PMB5745فرستنده و گیرنده رادیویی (RF Transceiver)Intel←
۱۵LP1K36FPGALattice Semiconductor←
۱۶AK8963سنسور مغناطیسی قطب نما (Compass)AKM←
۱۷KMV3W000LM-B310حافظه eMMC (هارد)Samsung semiconductor←
۱۸LMSWDQGK-F48سوئیچ آنتن اصلیMurata←
۱۹K3QF2F20DA-QGCEحافظه RAMSamsung semiconductor←
۲۰ACPF-7024-SG1فیلتر مسیر آنتن بلوتوث و وای فای (wifi)Avago←
۲۱BCM20794S1AKNFCBroadcom←
۲۲MAX14654EWCمحافظ اضافه ولتاژMaxim←
۲۳WM5102ECodec صوتWolfson←
۲۴SFMR4M0A001سوئیچ آنتن DiversityWISOL←
۲۵PMB9820CPU بخش BasebandIntel←
۲۶S2MPS11تغذیه بخش ApplicationSamsung semiconductor←
۲۷BCM47521IUB2GGPSBroadcom←
۲۸MAX77803درایور USB، شارژ، درایور LED فلاش دوربین و درایور ویبراتورMaxim←
