برد آیفون 5C (A1532)

A1532

برای انتخاب آسان‌تر هر قطعه، از فهرست قطعات زیر نقشه استفاده کنید. نقاط روی تصویر موقعیت دقیق قطعات را نشان می‌دهند.

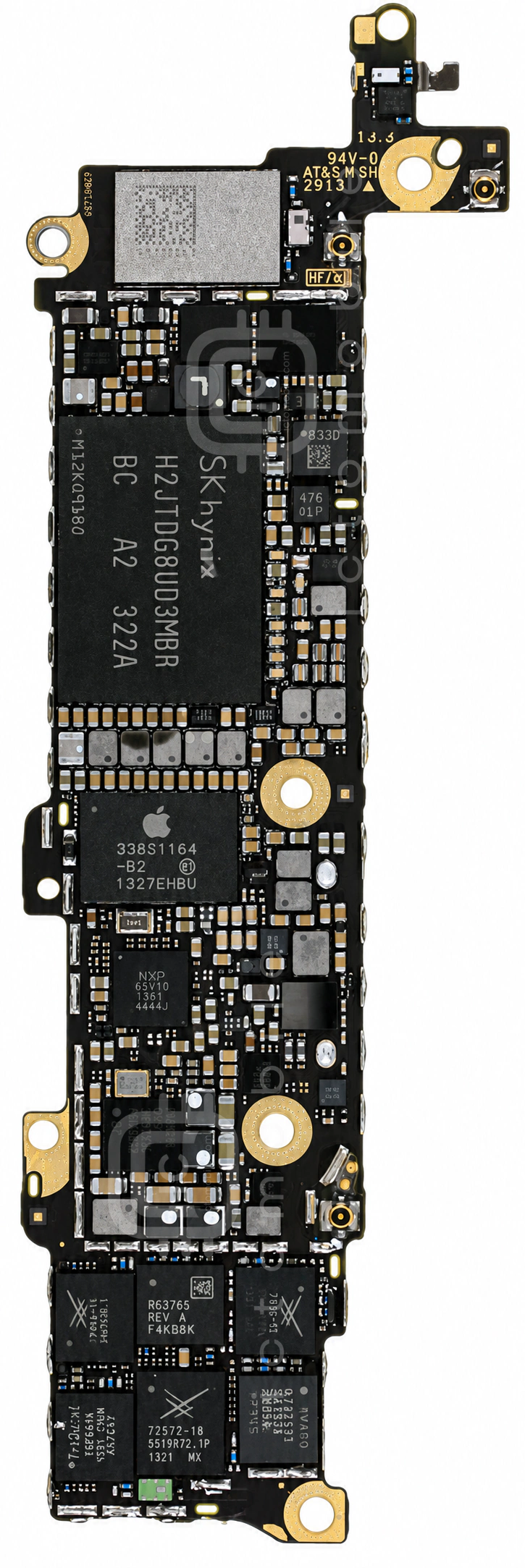

تصویر روی برد گوشی با نقاط آی‌سی
روی برد

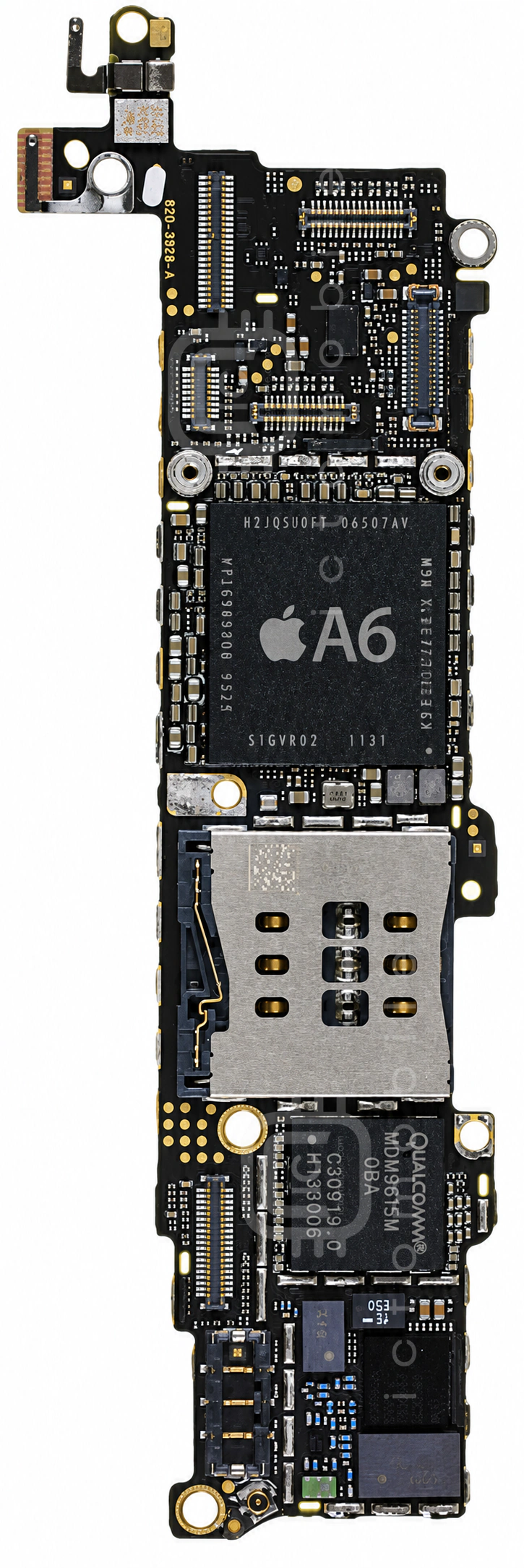

تصویر پشت برد گوشی با نقاط آی‌سی
پشت برد
↗

برد تعاملی است روی شماره هر قطعه بزنید تا اطلاعات آن در فهرست انتخاب شود.

نقشه قطعات

آی‌سی‌های این برد

۴۰ موقعیت از ۴۰ موقعیت

ردیفشماره فنینوع آی‌سیسازندهابزارها
۱WTR1605Lفرستنده و گیرنده رادیویی (RF Transceiver) و GPSQUALCOMM Incorporated←
۲APL0598 - A6CPU بخش ApplicationApple←
۳LMTPFJGA-E50فیلتر RFMurata←
۴TQM6M6314ماژول FEM باندهای 3G (سوئیچ آنتن + پاور آمپلی فایر)TriQuint Semiconductor←
۵MAX77100تغذیه پاور آمپلی فایرهای RFMaxim←
۶HFQSMXXFAفیلتر RFMurata←
۷Inductor 22uH 0.38Aسلف (Inductor)نامعلوم←
۸SKY77496ماژول FEM باندهای 3G (سوئیچ آنتن + پاور آمپلی فایر)Skyworks Solutions Inc←
۹343S0645درایور صفحه لمسی (تاچ) (Touch Screen)Texas Instruments←
۱۰SKY77572ماژول FEM (سوئیچ آنتن کلی + پاور آمپلی فایر GSM)Skyworks Solutions Inc←
۱۱AFEM-792503ماژول FEM باندهای 3G (سوئیچ آنتن + پاور آمپلی فایر)Avago←
۱۲338S1202آمپلی فایر صوتCirrus Logic←
۱۳CSD68803W15ترانزیستور MosfetTexas Instruments←
۱۴CSD58874W1015ترانزیستور MosfetTexas Instruments←
۱۵AK8963سنسور مغناطیسی قطب نما (Compass)AKM←
۱۶74AUP2G34GNگیت بافرNXP Semiconductors←
۱۷CBTL1608A1درایور USB و شارژNXP Semiconductors←
۱۸MX25U1635EBAI-10Gحافظه فلش سریال (Serial Flash)MXIC←
۱۹BMA220سنسور شتاب (Accelerometer)Bosch←
۲۰MDM9615MCPU بخش BasebandQUALCOMM Incorporated←
۲۱TPS22924Xسوئیچ بار (Load Switch)Texas Instruments←
۲۲SKY77810-12ماژول FEM باندهای 3G و 4G (سوئیچ آنتن + پاور آمپلی فایر)Skyworks Solutions Inc←
۲۳B8164B3PD-1D-Fحافظه RAMElpida Memory←
۲۴339S0204بلوتوث و وای فای (BT & WIFI)Murata←
۲۵AP3GDL20HAAسنسور ژیروسکوپ (Gyroscope)STMicroelectronics←
۲۶HFQSWXXUAسوئیچ آنتن DiversityMurata←
۲۷TPS65730A0PYFFتغذیه صفحه نمایش و صفحه لمسی (تاچ)Texas Instruments←
۲۸PM8018تغذیه بخش BasebandQUALCOMM Incorporated←
۲۹SKY73614آمپلی فایر GPSSkyworks Solutions Inc←
۳۰LM3563A3TMXدرایور LED فلاش دوربینNational Semiconductor←
۳۱CSD75202W15ترانزیستور MosfetTexas Instruments←
۳۲74AUP2G3404GNگیت بافرNXP Semiconductors←
۳۳RF1112سوئیچ آنتن DiversityRFMD←
۳۴H2JTDG8UD3MBRحافظه Nand Flash (هارد)Skhynix←
۳۵338S1116Codec صوتApple←
۳۶RF3763ماژول FEM باندهای 3G (سوئیچ آنتن + پاور آمپلی فایر)RFMD←
۳۷LM3534TMX-A1درایور بک لایت LCDTexas Instruments←
۳۸338S1164تغذیه بخش ApplicationApple←
۳۹BCM5976C1KUB6Gدرایور صفحه لمسی (تاچ) (Touch Screen)Broadcom←
۴۰CSD58874W1015ترانزیستور MosfetTexas Instruments←
