برد سامسونگ S2 (GT-I9100)

GT-I9100

برای انتخاب آسان‌تر هر قطعه، از فهرست قطعات زیر نقشه استفاده کنید. نقاط روی تصویر موقعیت دقیق قطعات را نشان می‌دهند.

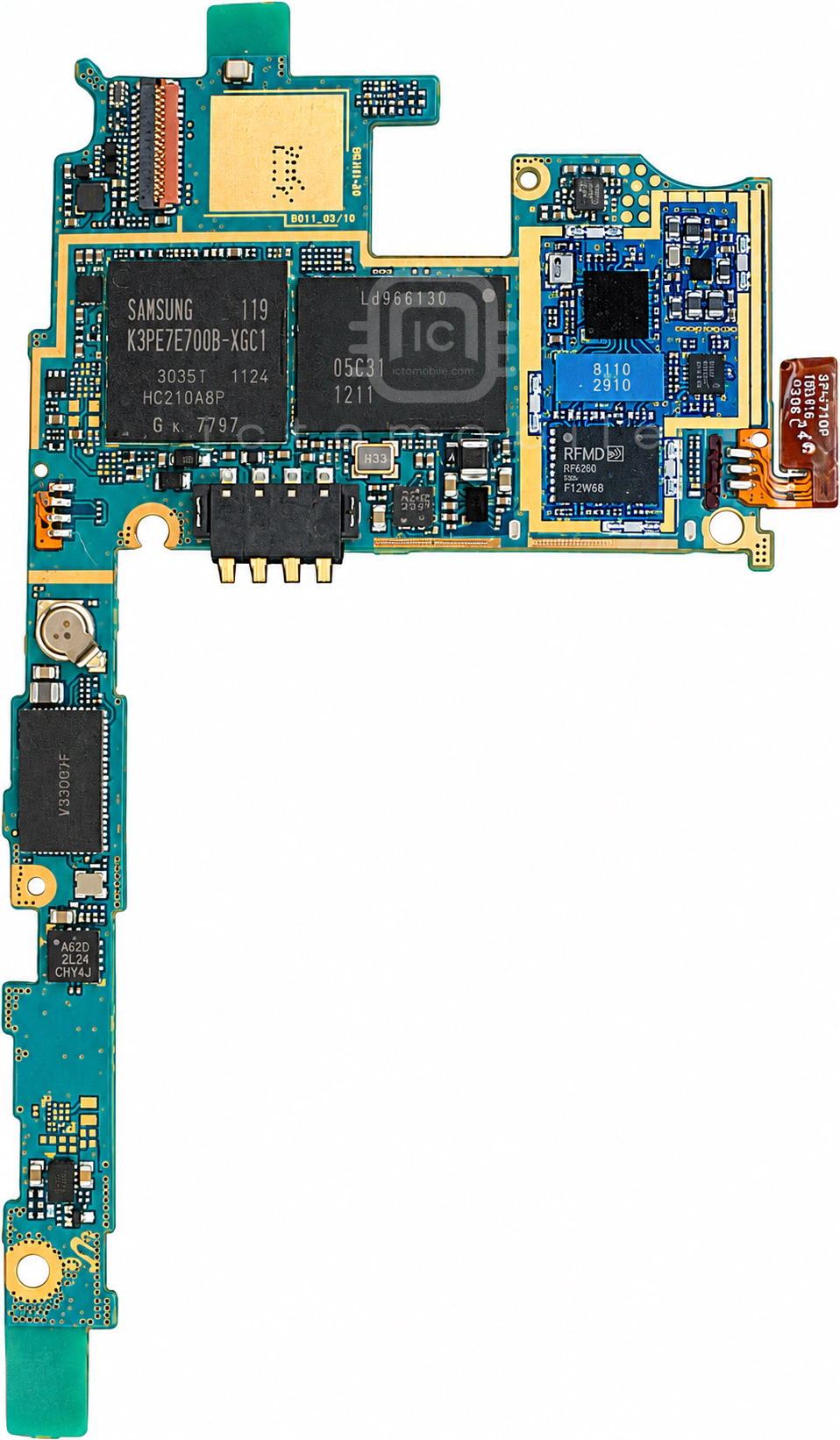

تصویر روی برد گوشی با نقاط آی‌سی
روی برد

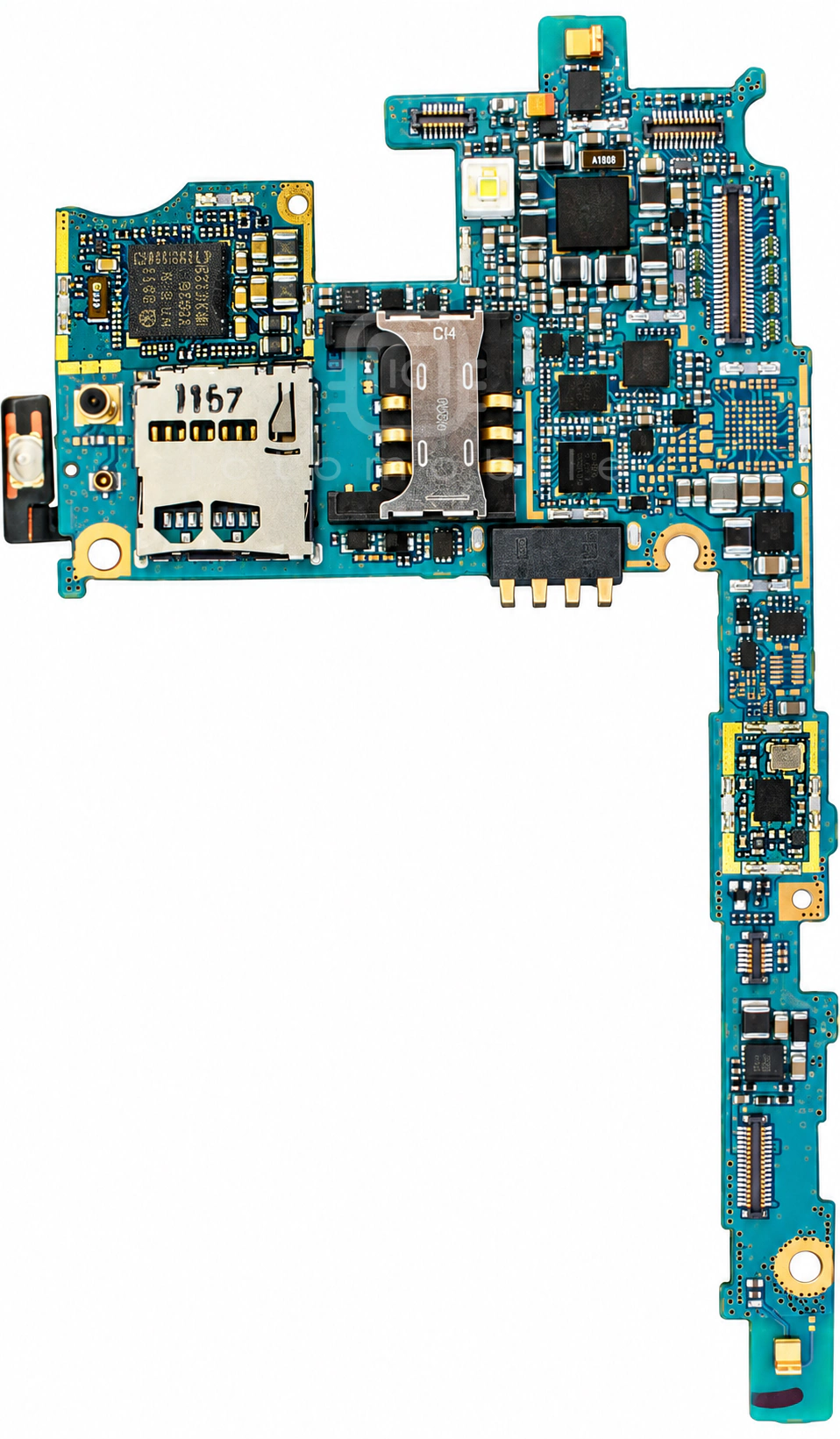

تصویر پشت برد گوشی با نقاط آی‌سی
پشت برد
↗

برد تعاملی است روی شماره هر قطعه بزنید تا اطلاعات آن در فهرست انتخاب شود.

نقشه قطعات

آی‌سی‌های این برد

۱۸ موقعیت از ۱۸ موقعیت

ردیفشماره فنینوع آی‌سیسازندهابزارها
۱Exynos 4210CPU بخش ApplicationSamsung semiconductor←
۲SI4709رادیو FMSilicon Labs←
۳A1026A0Fپردازشگر صوتAudience←
۴GSD4T-9600BGPSSiRF Technology←
۵PMB5712فرستنده و گیرنده رادیویی (RF Transceiver)Infineon←
۶SiI9244BOدرایور MHLSIMG - Silicon Image←
۷MAX8627ETD-Tکانورتر ولتاژ (DC/DC Voltage Converter)Maxim←
۸RF6260پاور آمپلی فایر GSM و 3GRFMD←
۹MAX8997تغذیه بخش ApplicationMaxim←
۱۰SS6000GQWشارژRichTek←
۱۱RF6590تغذیه بخش RFRFMD←
۱۲PMB9811CPU بخش BasebandInfineon←
۱۳K3PE7E00B-XXC1حافظه RAMSamsung semiconductor←
۱۴KMVYL000LM-B503حافظه eMMC (هارد)Samsung semiconductor←
۱۵K3GTRسنسور ژیروسکوپ (Gyroscope)STMicroelectronics←
۱۶FSA3200UMXدرایور USBFairchild Semiconductor←
۱۷STOD13Aتغذیه صفحه نمایشSTMicroelectronics←
۱۸YMU823Codec صوتYAMAHA CORPORATION←
