برد آیفون 5

برای انتخاب آسان‌تر هر قطعه، از فهرست قطعات زیر نقشه استفاده کنید. نقاط روی تصویر موقعیت دقیق قطعات را نشان می‌دهند.

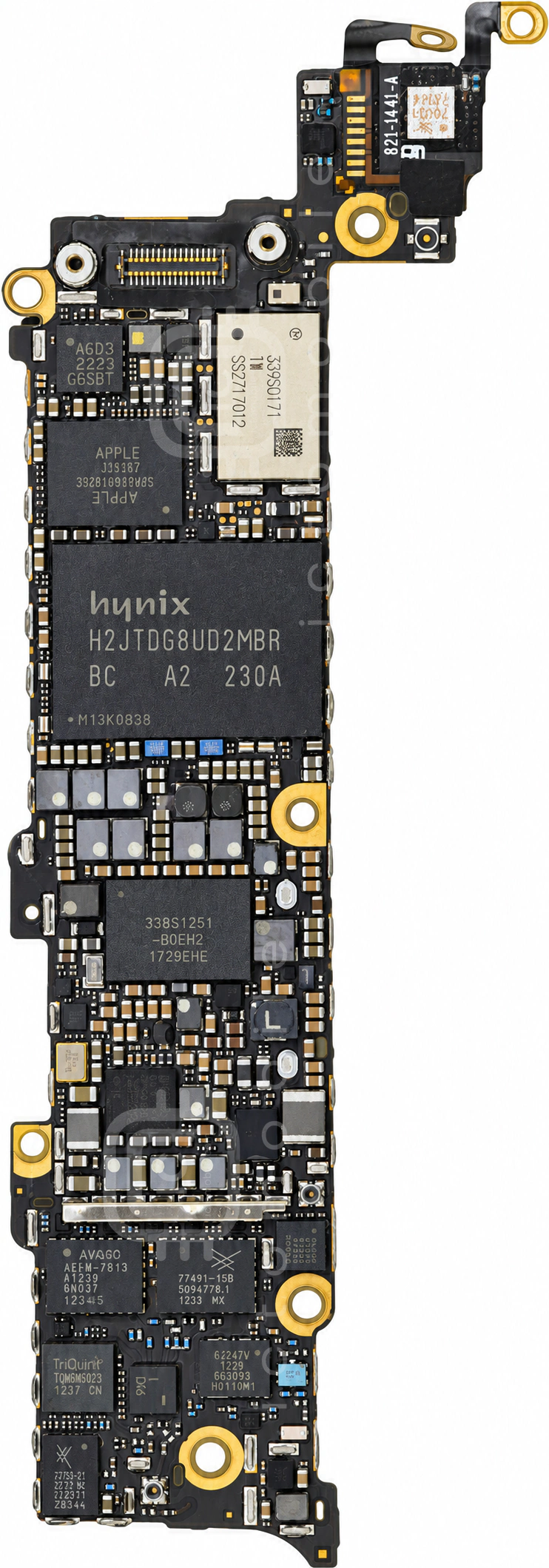

تصویر روی برد گوشی با نقاط آی‌سی
روی برد

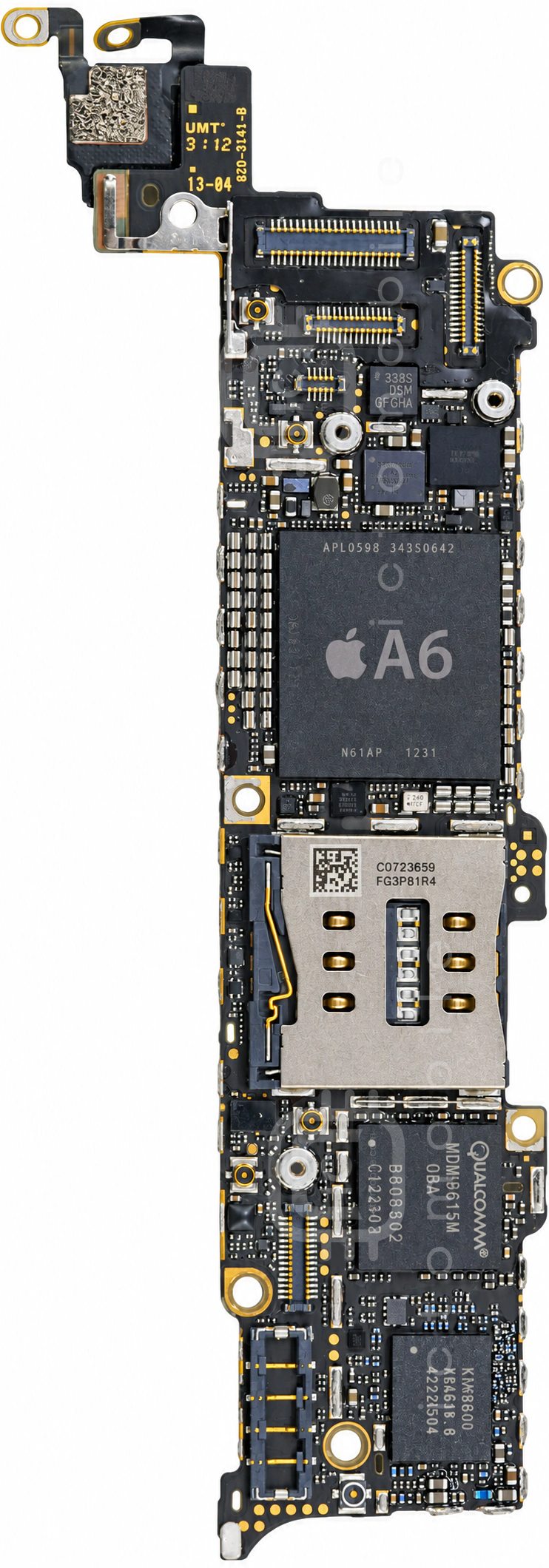

تصویر پشت برد گوشی با نقاط آی‌سی
پشت برد
↗

برد تعاملی است روی شماره هر قطعه بزنید تا اطلاعات آن در فهرست انتخاب شود.

نقشه قطعات

آی‌سی‌های این برد

۴۳ موقعیت از ۴۳ موقعیت

ردیفشماره فنینوع آی‌سیسازندهابزارها
۱AP3DSHADسنسور شتاب (Accelerometer)نامعلوم←
۲APL0598 - A6CPU بخش ApplicationApple←
۳339S0171بلوتوث و وای فای (BT & WIFI)Murata←
۴338S1077آمپلی فایر صوتApple←
۵BCM5976C1KUB6Gدرایور صفحه لمسی (تاچ) (Touch Screen)Broadcom←
۶B8164B3PD-1D-Fحافظه RAMElpida Memory←
۷SKY77352-15پاور آمپلی فایر GSMSkyworks Solutions Inc←
۸AK8963سنسور مغناطیسی قطب نما (Compass)AKM←
۹LP5907UVX-3.3Vرگولاتور ولتاژ LDOTexas Instruments←
۱۰SKY77729-4ماژول FEM باندهای 3G و 4G (سوئیچ آنتن + پاور آمپلی فایر)Skyworks Solutions Inc←
۱۱338S1117Codec صوتCirrus Logic←
۱۲RTR8600فرستنده و گیرنده رادیویی (RF Transceiver) و GPSQUALCOMM Incorporated←
۱۳CSD58874W1015ترانزیستور MosfetTexas Instruments←
۱۴MX25U1635EBAI-10Gحافظه فلش سریال (Serial Flash)MXIC←
۱۵MAX77100تغذیه پاور آمپلی فایرهای RFMaxim←
۱۶HFQSWEFUA-127سوئیچ آنتن DiversityMurata←
۱۷LM34908تغذیه صفحه نمایش و صفحه لمسی (تاچ)Texas Instruments←
۱۸343S0628درایور صفحه لمسی (تاچ) (Touch Screen)Texas Instruments←
۱۹LM3534TMX-A1درایور بک لایت LCDTexas Instruments←
۲۰TQM666084ماژول FEM باندهای 3G (سوئیچ آنتن + پاور آمپلی فایر)TriQuint Semiconductor←
۲۱TPS22924Xسوئیچ بار (Load Switch)Texas Instruments←
۲۲H2JTDG8UD2MBRحافظه Nand Flash (هارد)Skhynix←
۲۳74LVC1G32گیت ORNXP Semiconductors←
۲۴CSD75202W15ترانزیستور MosfetTexas Instruments←
۲۵XM0831SZ-AL1067سوئیچ آنالوگ DPDTMurata←
۲۶LP5907UVX-3.3Vرگولاتور ولتاژ LDOTexas Instruments←
۲۷AP3GDL20BCTRسنسور ژیروسکوپ (Gyroscope)STMicroelectronics←
۲۸74LVC2G07گیت بافرNXP Semiconductors←
۲۹Inductor 22uH 0.38Aسلف (Inductor)نامعلوم←
۳۰DMN3730UFB4ترانزیستور MosfetZETEX←
۳۱CSD68803W15ترانزیستور MosfetTexas Instruments←
۳۲SKY77487-18ماژول FEM باندهای 3G (سوئیچ آنتن + پاور آمپلی فایر)Skyworks Solutions Inc←
۳۳74AUP1G08GFگیت ORNXP Semiconductors←
۳۴AFEM-7813ماژول FEM باندهای 3G (سوئیچ آنتن + پاور آمپلی فایر)Avago←
۳۵LM3563A3TMXدرایور LED فلاش دوربینNational Semiconductor←
۳۶PM8018تغذیه بخش BasebandQUALCOMM Incorporated←
۳۷CBTL1608A1درایور USB و شارژNXP Semiconductors←
۳۸LMSP3NQPD06سوئیچ آنتن اصلیMurata←
۳۹RF1102سوئیچ آنتنRFMD←
۴۰MDM9615MCPU بخش BasebandQUALCOMM Incorporated←
۴۱CSD58874W1015ترانزیستور MosfetTexas Instruments←
۴۲338S1131تغذیه بخش ApplicationApple←
۴۳TPS799L57رگولاتور ولتاژ LDOTexas Instruments←
