برد آیفون 4S

برای انتخاب آسان‌تر هر قطعه، از فهرست قطعات زیر نقشه استفاده کنید. نقاط روی تصویر موقعیت دقیق قطعات را نشان می‌دهند.

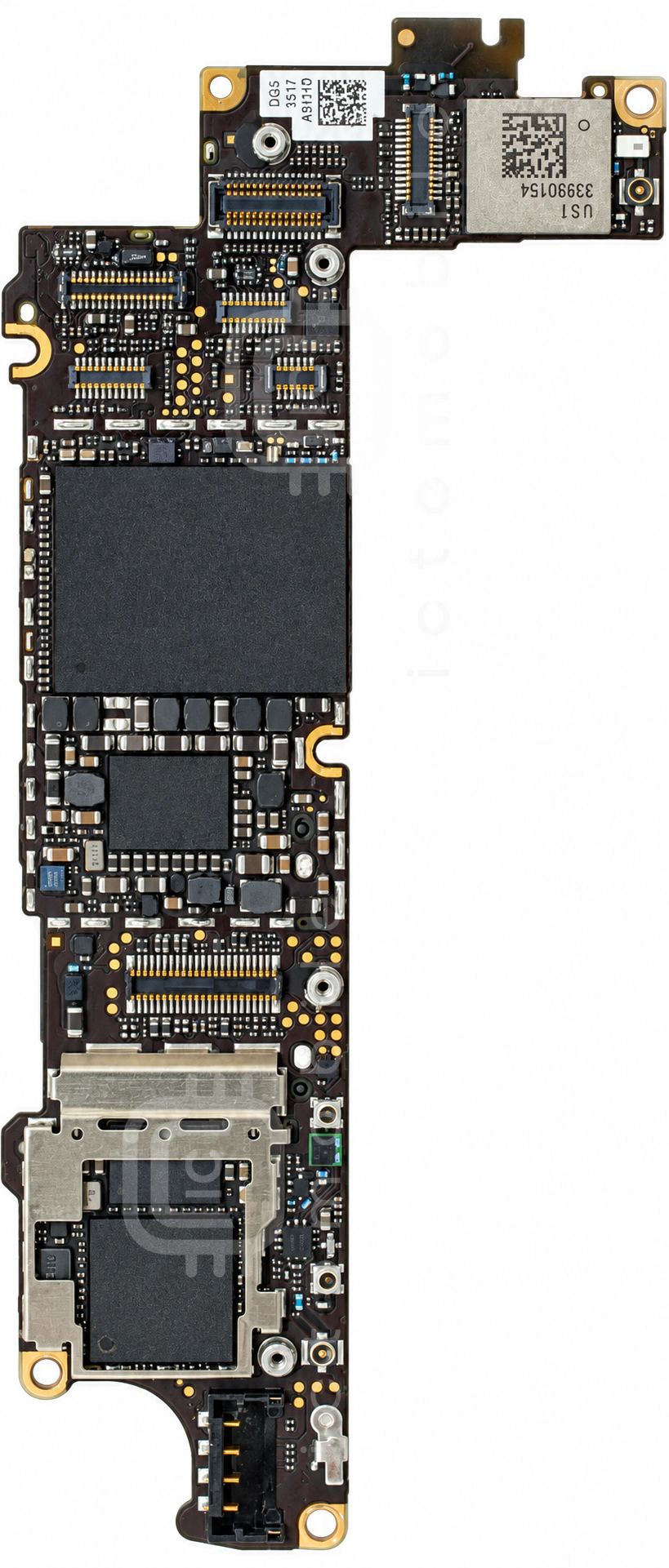

تصویر روی برد گوشی با نقاط آی‌سی
روی برد

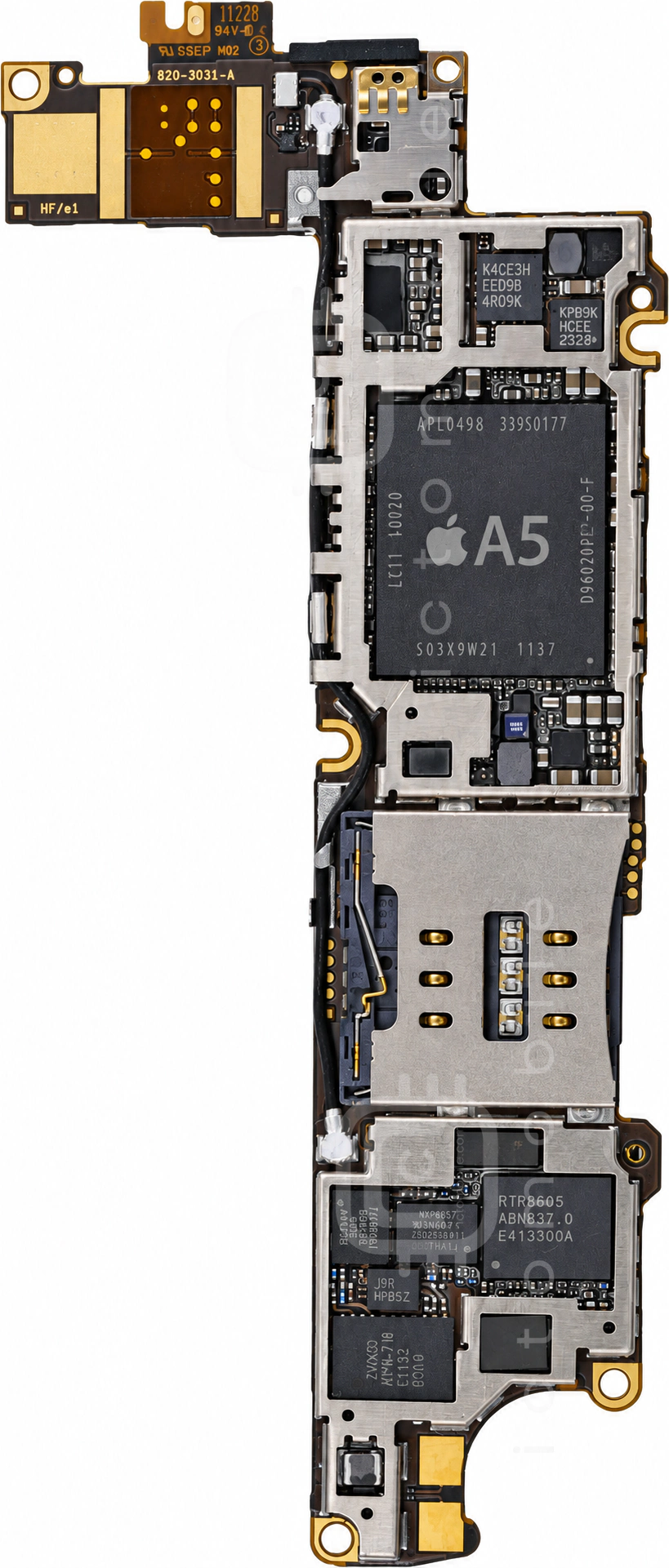

تصویر پشت برد گوشی با نقاط آی‌سی
پشت برد
↗

برد تعاملی است روی شماره هر قطعه بزنید تا اطلاعات آن در فهرست انتخاب شود.

نقشه قطعات

آی‌سی‌های این برد

۳۰ موقعیت از ۳۰ موقعیت

ردیفشماره فنینوع آی‌سیسازندهابزارها
۱H2JTDG8UD2MBRحافظه Nand Flash (هارد)Skhynix←
۲CSD68803W15ترانزیستور MosfetTexas Instruments←
۳CSD68803W15ترانزیستور MosfetTexas Instruments←
۴ACPM-7181پاور آمپلی فایر GSM و 3GAvago←
۵RTR8605فرستنده و گیرنده رادیویی (RF Transceiver) و GPSQUALCOMM Incorporated←
۶TS3A8235YFPدرایور میکروفنTexas Instruments←
۷LIS331DLHسنسور شتاب (Accelerometer)STMicroelectronics←
۸RF1642سوئیچ آنتنRFMD←
۹SS3622030بلوتوث و وای فای (BT & WIFI)Murata←
۱۰TPA2015D1آمپلی فایر صوتTexas Instruments←
۱۱343S0538درایور صفحه لمسی (تاچ) (Touch Screen)Texas Instruments←
۱۲THS7380IZSYRدرایور تصویر TVTexas Instruments←
۱۳L3G4200DHسنسور ژیروسکوپ (Gyroscope)STMicroelectronics←
۱۴MDM6610CPU بخش BasebandQUALCOMM Incorporated←
۱۵BGS15AM6سوئیچ آنتنInfineon←
۱۶MGA300Gآمپلی فایر GPSAvago←
۱۷PM8028تغذیه بخش BasebandQUALCOMM Incorporated←
۱۸338S0987Codec صوتApple←
۱۹AK8975سنسور مغناطیسی قطب نما (Compass)AKM←
۲۰MAX8834درایور LED فلاش دوربینMaxim←
۲۱APL0498 - A5CPU بخش ApplicationApple←
۲۲74AUP1T97گیت لاجیک قابل پیکربندیNXP Semiconductors←
۲۳338S0973تغذیه بخش ApplicationApple←
۲۴MAX8946رگولاتور ولتاژ LDOMaxim←
۲۵B4064B3PF-8D-Fحافظه RAMElpida Memory←
۲۶MX25U8035MI-10Gحافظه فلش سریال (Serial Flash)Macronix←
۲۷TQM9M9030ماژول FEM باندهای 3G (سوئیچ آنتن + پاور آمپلی فایر)TriQuint Semiconductor←
۲۸SKY77464-20ماژول FEM باندهای 3G (سوئیچ آنتن + پاور آمپلی فایر)Skyworks Solutions Inc←
۲۹LMSP32QH-B52سوئیچ آنتن اصلیMurata←
۳۰TQM666052ماژول FEM باندهای 3G (سوئیچ آنتن + پاور آمپلی فایر)TriQuint Semiconductor←
