برد آیفون 4

برای انتخاب آسان‌تر هر قطعه، از فهرست قطعات زیر نقشه استفاده کنید. نقاط روی تصویر موقعیت دقیق قطعات را نشان می‌دهند.

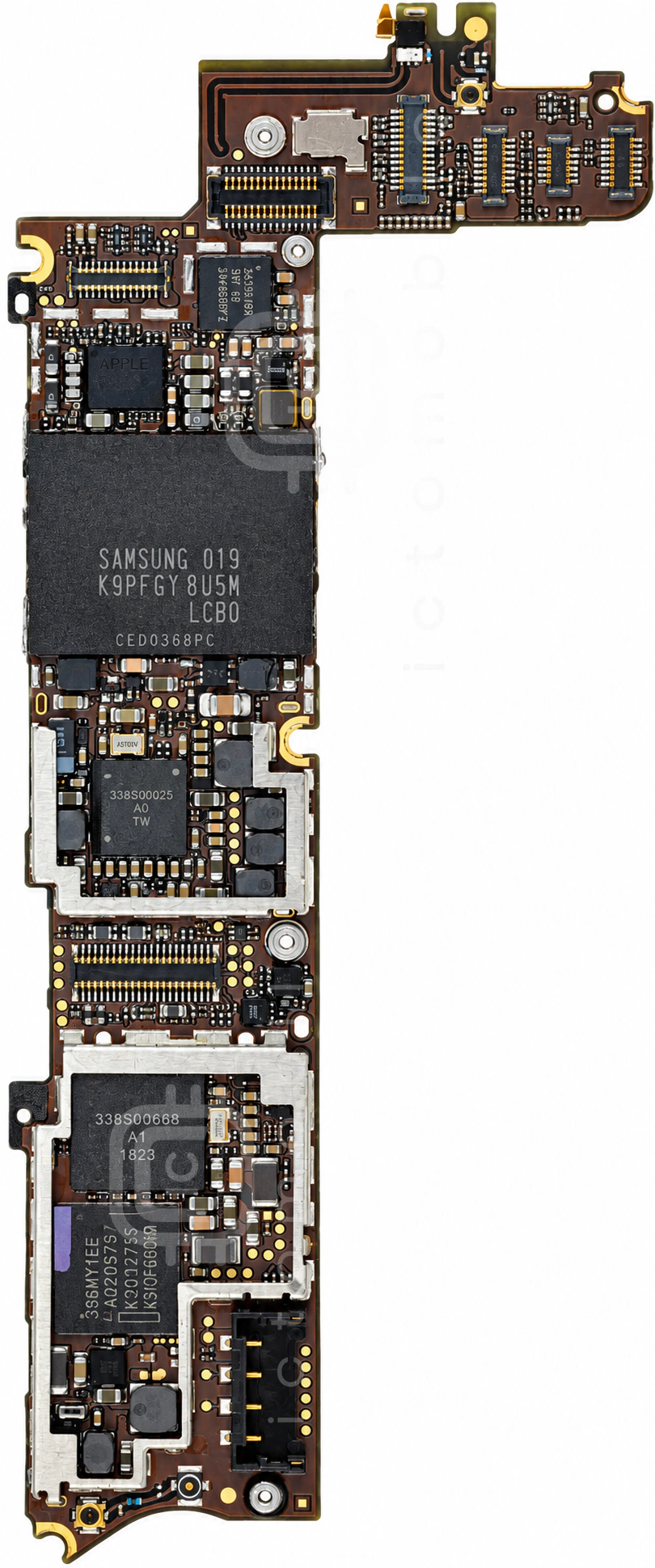

تصویر روی برد گوشی با نقاط آی‌سی
روی برد

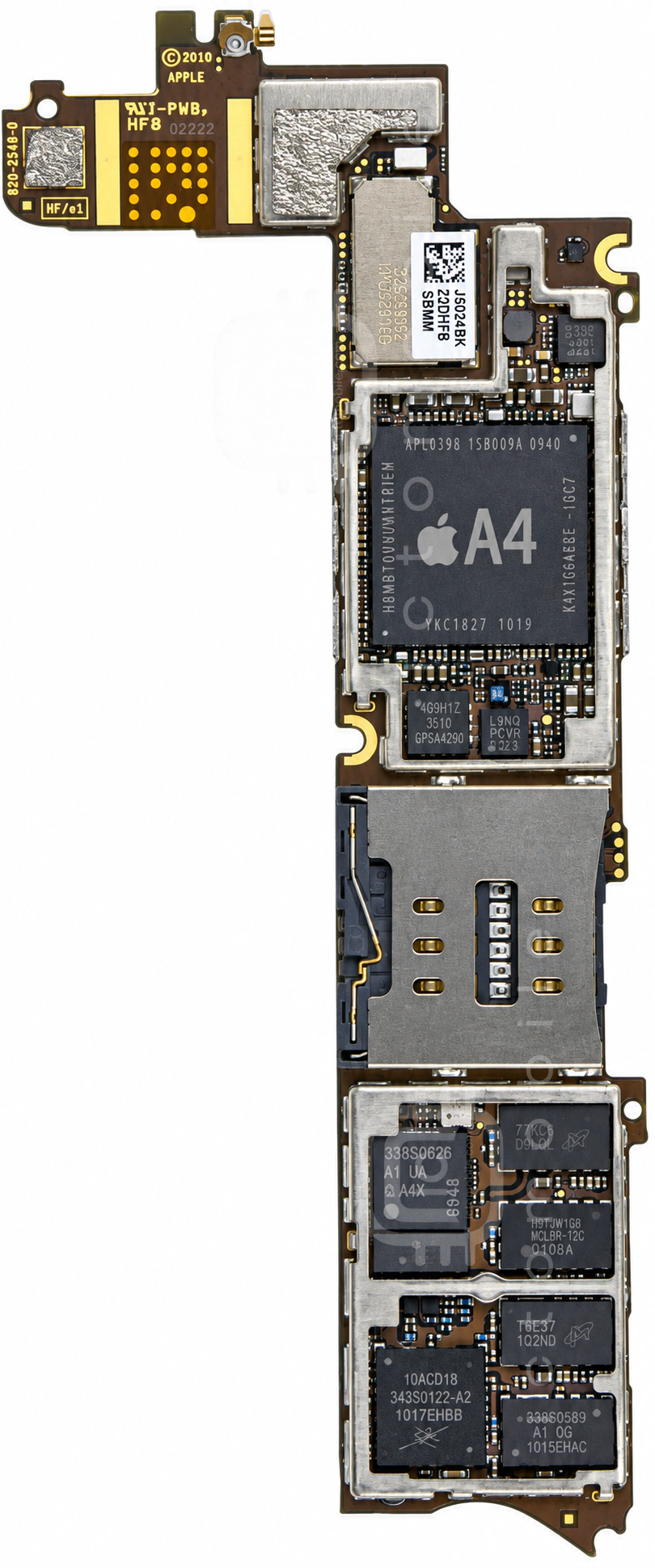

تصویر پشت برد گوشی با نقاط آی‌سی
پشت برد
↗

برد تعاملی است روی شماره هر قطعه بزنید تا اطلاعات آن در فهرست انتخاب شود.

نقشه قطعات

آی‌سی‌های این برد

۳۱ موقعیت از ۳۱ موقعیت

ردیفشماره فنینوع آی‌سیسازندهابزارها
۱338S0589Codec صوتCirrus Logic←
۲THS7319درایور تصویر TVTexas Instruments←
۳H8MBT0020MTR-OEMحافظه RAMHynix←
۴TQM676091ماژول FEM باندهای 3G (سوئیچ آنتن + پاور آمپلی فایر)TriQuint Semiconductor←
۵CD3282A1درایور میکروفنTexas Instruments←
۶LIS331DLHسنسور شتاب (Accelerometer)STMicroelectronics←
۷K9HDG08U5M-LCB0حافظه Nand Flash (هارد)Samsung semiconductor←
۸338S0867تغذیه بخش ApplicationApple←
۹MAX9718آمپلی فایر صوتMaxim←
۱۰PMB5703فرستنده و گیرنده رادیویی (RF Transceiver)Infineon←
۱۱AP3GDL20BCTRسنسور ژیروسکوپ (Gyroscope)STMicroelectronics←
۱۲SKY77541-32ماژول FEM (سوئیچ آنتن کلی + پاور آمپلی فایر GSM)Skyworks Solutions Inc←
۱۳TQM666092ماژول FEM باندهای 3G (سوئیچ آنتن + پاور آمپلی فایر)TriQuint Semiconductor←
۱۴74LVC1G07GFگیت بافرNXP Semiconductors←
۱۵SKY77459-17ماژول FEM باندهای 3G (سوئیچ آنتن + پاور آمپلی فایر)Skyworks Solutions Inc←
۱۶BCM4329FKUBGبلوتوث، وای فای (wifi) و رادیو FMBroadcom←
۱۷SKY77452-20ماژول FEM باندهای 3G (سوئیچ آنتن + پاور آمپلی فایر)Skyworks Solutions Inc←
۱۸BGA748L16آمپلی فایر کم نویز (LNA)Infineon←
۱۹74AUP1G07GFگیت NOTNXP Semiconductors←
۲۰SAVHM881MAB0F57فیلتر RFنامعلوم←
۲۱MAX8839Lتغذیه بخش RFMaxim←
۲۲CSD75202W15ترانزیستور MosfetTexas Instruments←
۲۳APL0398 - A4CPU بخش ApplicationApple←
۲۴343S0499درایور صفحه لمسی (تاچ) (Touch Screen)Apple←
۲۵BGS12AL7-6سوئیچ آنالوگ SPDTInfineon←
۲۶ISL54200IRUZمالتی پلکسر (MultiPlexer)Intersil←
۲۷ISL54200IRUZمالتی پلکسر (MultiPlexer)Intersil←
۲۸BCM4750IUBGGPSBroadcom←
۲۹AUD10-C0پردازشگر صوتنامعلوم←
۳۰AK8975سنسور مغناطیسی قطب نما (Compass)AKM←
۳۱36MY1EFCombo Memory (فلش و رم)Numonyx←
