برد شیائومی Poco C71 (135100C3Z)

135100C3Z

برای انتخاب آسان‌تر هر قطعه، از فهرست قطعات زیر نقشه استفاده کنید. نقاط روی تصویر موقعیت دقیق قطعات را نشان می‌دهند.

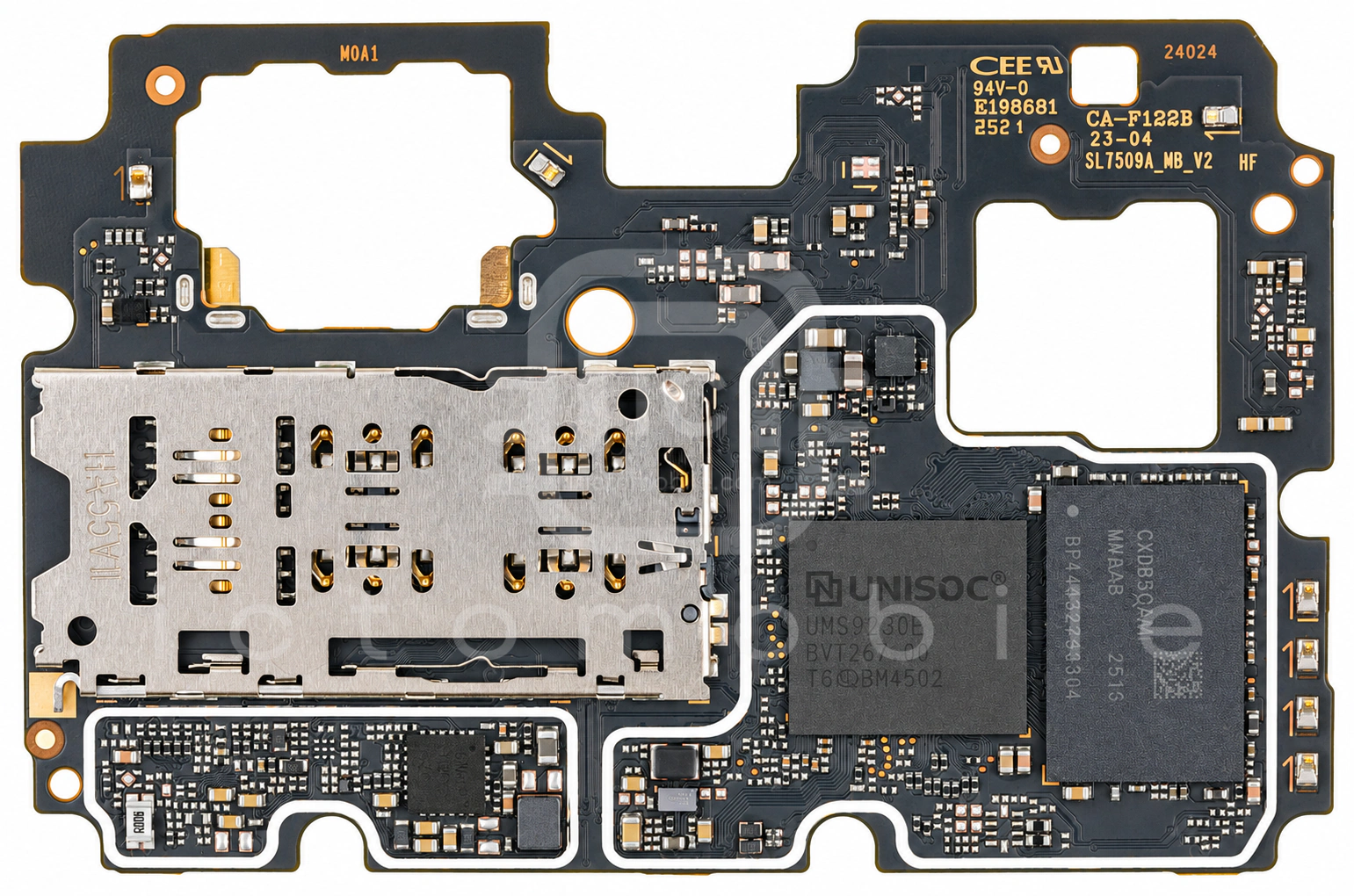

تصویر روی برد گوشی با نقاط آی‌سی
روی برد

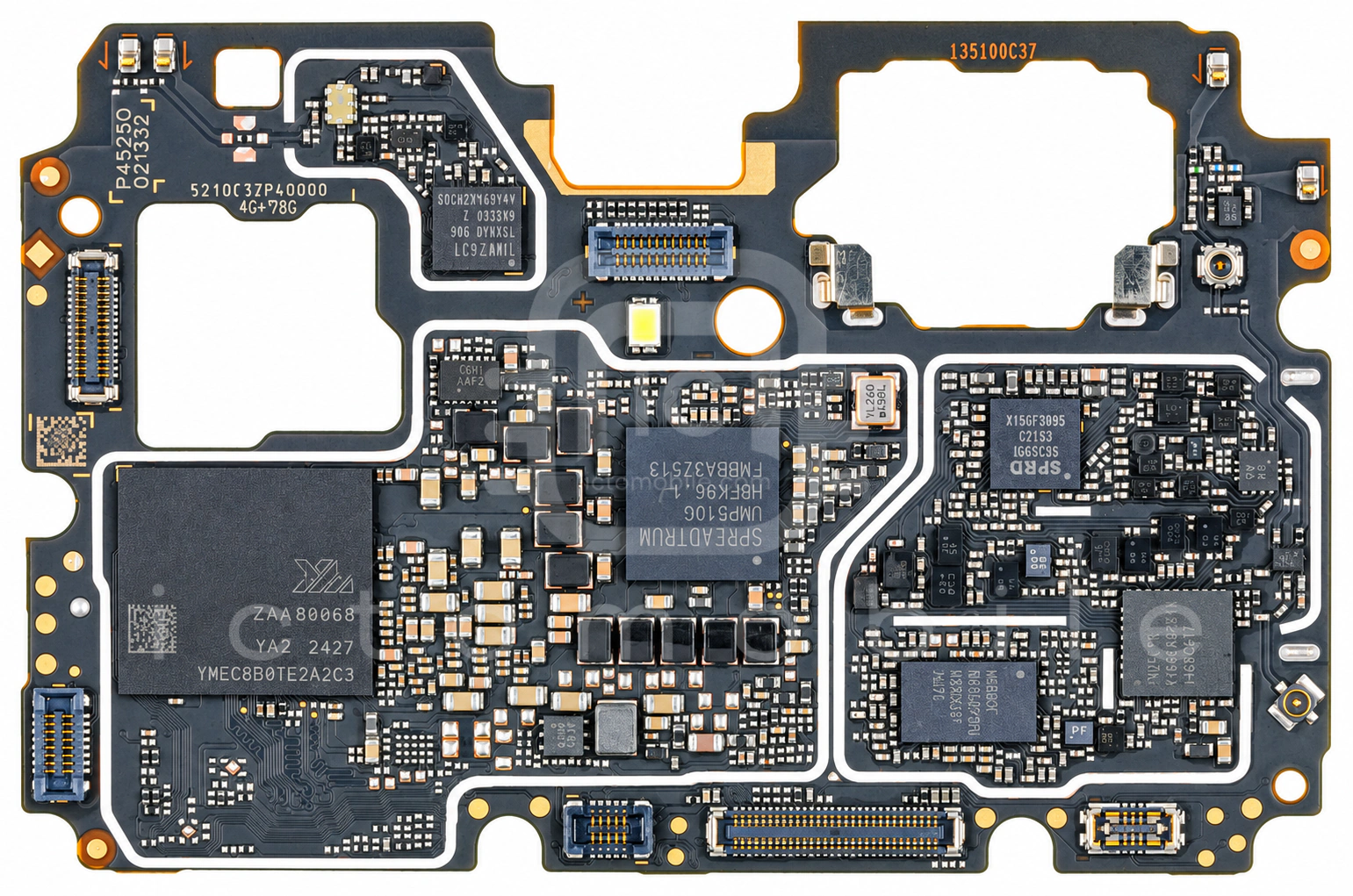

تصویر پشت برد گوشی با نقاط آی‌سی
پشت برد
↗

برد تعاملی است روی شماره هر قطعه بزنید تا اطلاعات آن در فهرست انتخاب شود.

نقشه قطعات

آی‌سی‌های این برد

۱۳ موقعیت از ۱۳ موقعیت

ردیفشماره فنینوع آی‌سیسازندهابزارها
۱LP62701تغذیه صفحه نمایشLow Power Semi←
۲YMEC8B0TE2A2C3حافظه eMMC (هارد)YMTC←
۳RR88916-31Nماژول FEM (سوئیچ آنتن کلی + پاور آمپلی فایر GSM)RADROCK←
۴AW9962Eدرایور بک لایت LCDAwinic←
۵SR3595Dفرستنده و گیرنده رادیویی (RF Transceiver)Spreadtrum←
۶RR88643-31Nماژول FEM باندهای 3G و 4G (سوئیچ آنتن + پاور آمپلی فایر)RADROCK←
۷SGM41513DYTQF24GشارژSG Micro←
۸SGM3785Sدرایور LED فلاش دوربینSG Micro←
۹SIA8001FR1Lآمپلی فایر صوتVishay Siliconix←
۱۰UMP510Gتغذیه (PMU)Spreadtrum←
۱۱UMS9230ECPU بخش Application و BasebandUNISOC←
۱۲UMW2631بلوتوث، وای فای (wifi) ، رادیو FM و GPSUNISOC←
۱۳CXDB5CBAM-MA-Bحافظه RAMCXMT←
