برد شیائومی Poco C75 (LLDM5151C1-4)

LLDM5151C1-4

برای انتخاب آسان‌تر هر قطعه، از فهرست قطعات زیر نقشه استفاده کنید. نقاط روی تصویر موقعیت دقیق قطعات را نشان می‌دهند.

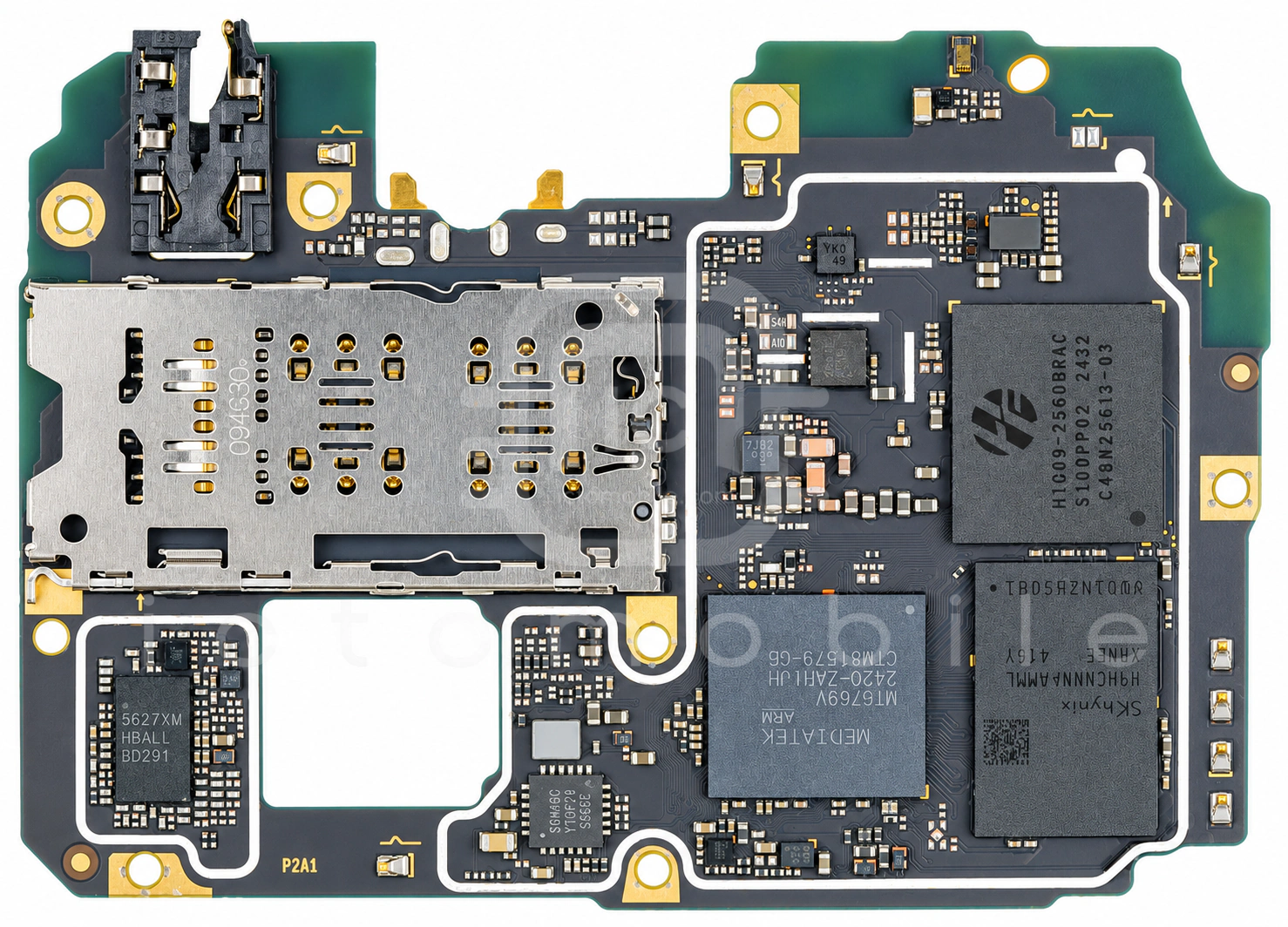

تصویر روی برد گوشی با نقاط آی‌سی
روی برد

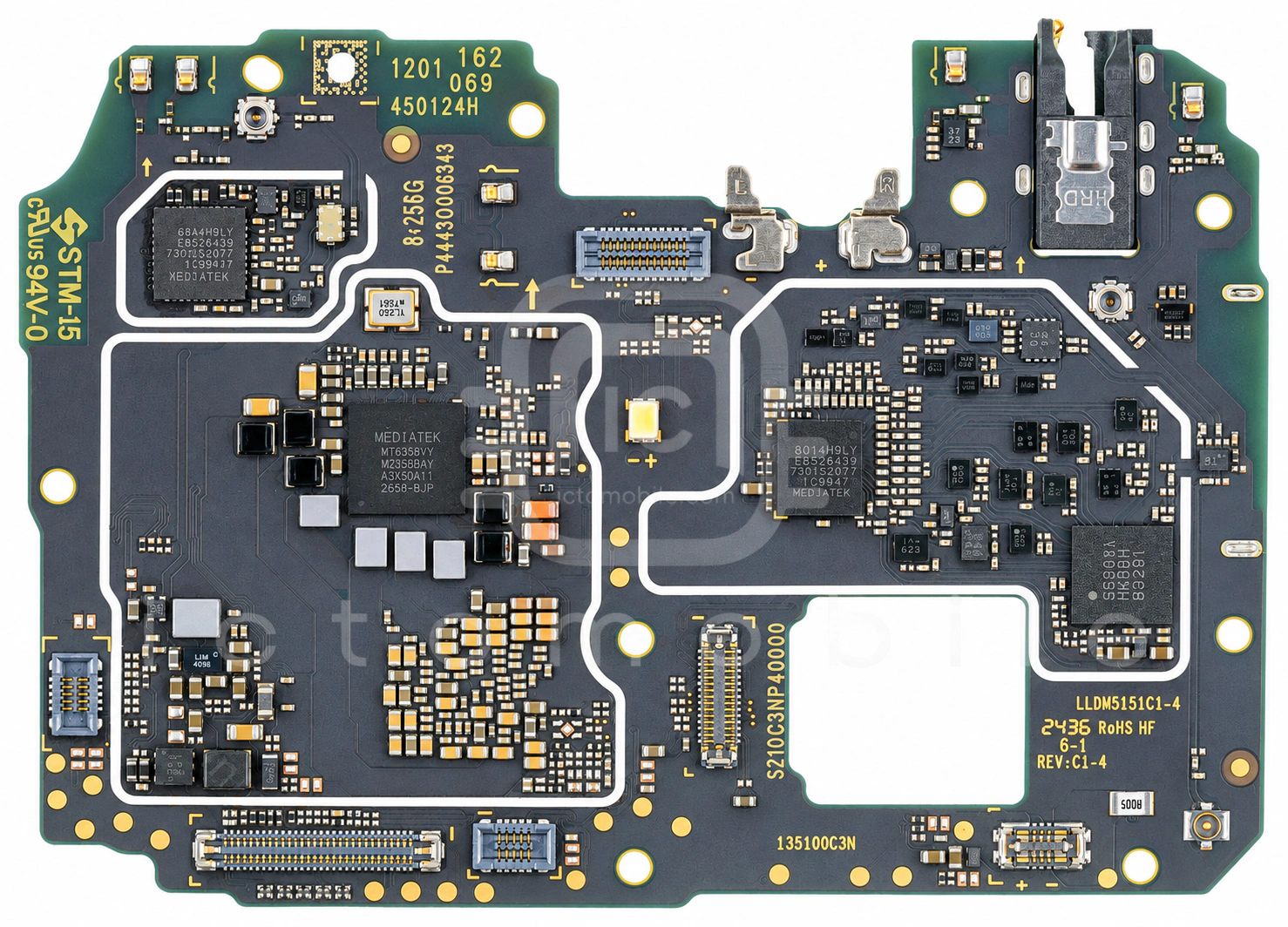

تصویر پشت برد گوشی با نقاط آی‌سی
پشت برد
↗

برد تعاملی است روی شماره هر قطعه بزنید تا اطلاعات آن در فهرست انتخاب شود.

نقشه قطعات

آی‌سی‌های این برد

۱۵ موقعیت از ۱۵ موقعیت

ردیفشماره فنینوع آی‌سیسازندهابزارها
۱PN560UKA000ZNFCNXP Semiconductors←
۲MediaTek Helio G70 MT6769V-CBCPU بخش Application و BasebandMediatek←
۳MT6177MVفرستنده و گیرنده رادیویی (RF Transceiver)Mediatek←
۴SGM41543DYTQF24GشارژSG Micro←
۵HAC09-2560BRACحافظه eMMC (هارد)Hosinglobal←
۶MT6631Nبلوتوث، وای فای (wifi) ، رادیو FM و GPSMediatek←
۷AW3641EDNRدرایور LED فلاش دوربینAwinic←
۸RT1715درایور USB Type-CRichTek←
۹FX5627YMماژول FEM باندهای 3G و 4G (سوئیچ آنتن + پاور آمپلی فایر)Lansus←
۱۰H9HCNNNFAMMLXR-NEEحافظه RAMSkhynix←
۱۱OCP81780VAD-Gدرایور بک لایت LCDOrient Chip Semiconductor←
۱۲HX9023Eسنسور GRIP/SARNanjing TianYiHeXin Electronics Co.Ltd←
۱۳MT6358VWتغذیه (PMU) و Codec صوتMediatek←
۱۴OCP2131WPADتغذیه صفحه نمایشOrient Chip Semiconductor←
۱۵FX5596YMماژول FEM (سوئیچ آنتن کلی + پاور آمپلی فایر GSM)Lansus←
