برد سامسونگ S25 Ultra (SM-S9380M)

SM-S9380M

برای انتخاب آسان‌تر هر قطعه، از فهرست قطعات زیر نقشه استفاده کنید. نقاط روی تصویر موقعیت دقیق قطعات را نشان می‌دهند.

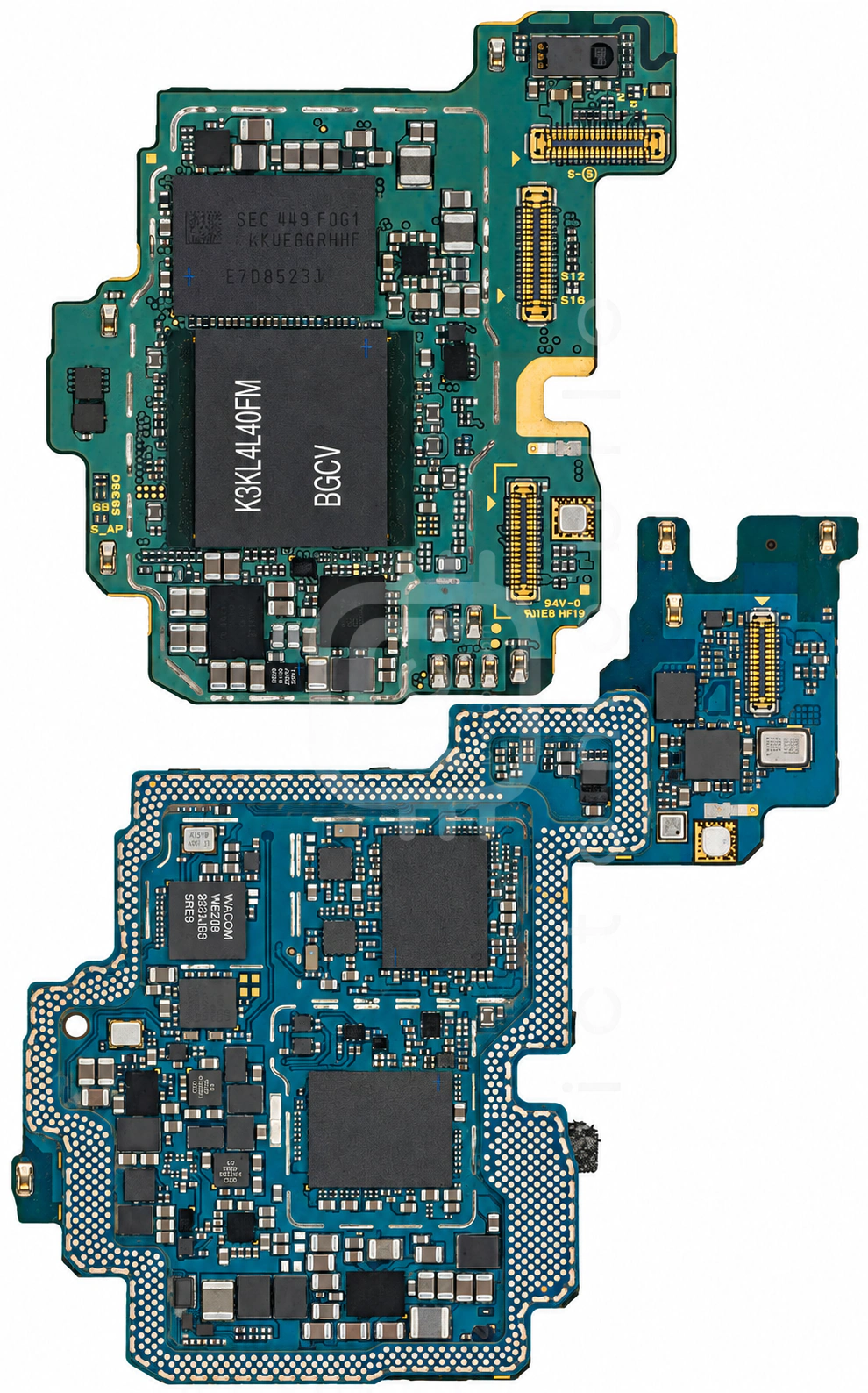

تصویر روی برد گوشی با نقاط آی‌سی
روی برد

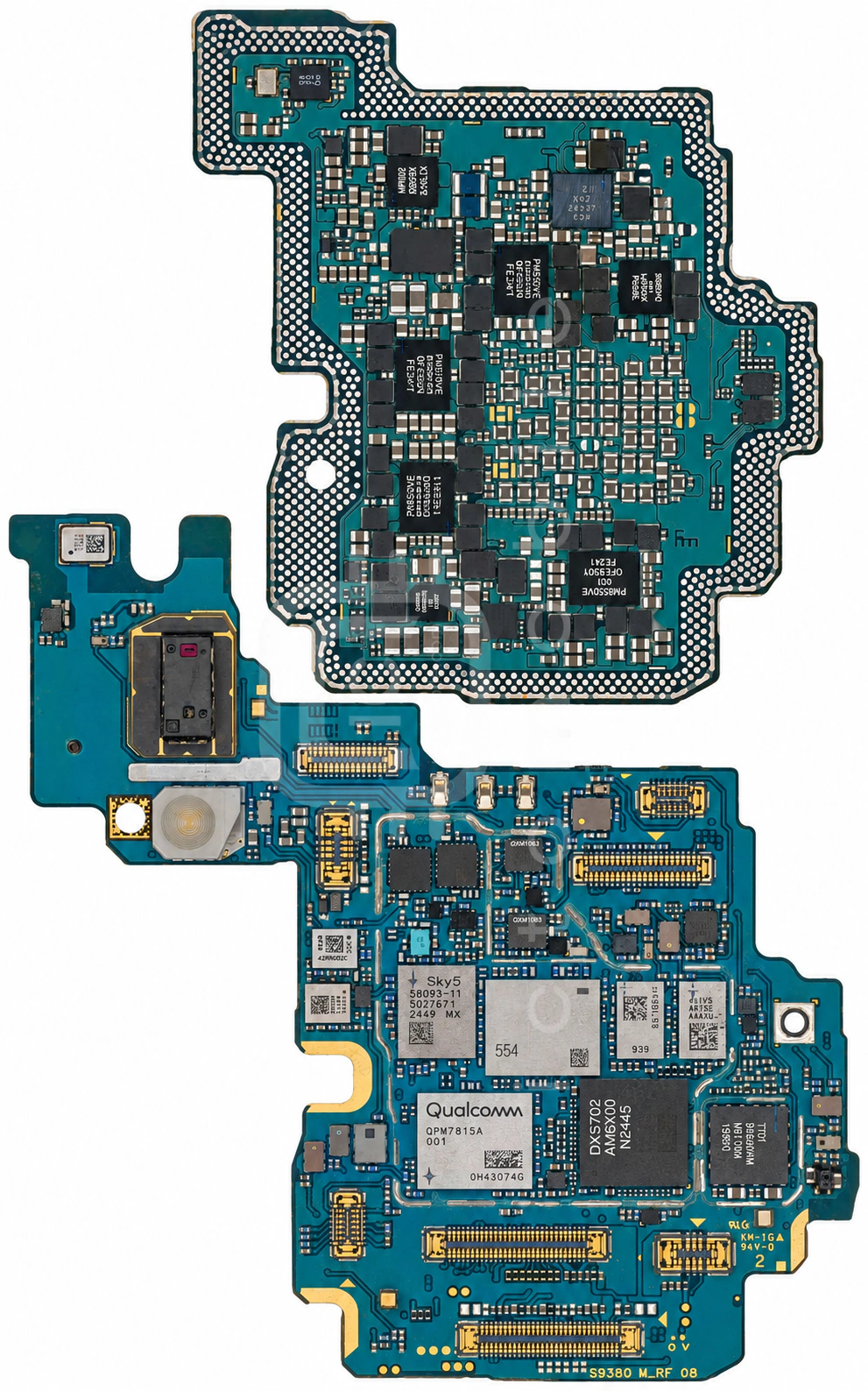

تصویر پشت برد گوشی با نقاط آی‌سی
پشت برد
↗

برد تعاملی است روی شماره هر قطعه بزنید تا اطلاعات آن در فهرست انتخاب شود.

نقشه قطعات

آی‌سی‌های این برد

۴۷ موقعیت از ۴۷ موقعیت

ردیفشماره فنینوع آی‌سیسازندهابزارها
۱SN86408کانورتر ولتاژ (DC/DC Voltage Converter)Texas Instruments←
۲KTS1652EIACمحافظ اضافه ولتاژKinetic Technologies←
۳30T17C20NFC + eSIMNXP Semiconductors←
۴SN012578YCGRآمپلی فایر صوتTexas Instruments←
۵MAX77775Pتغذیه (PMU)Maxim←
۶SM5443شارژSilicon Mitus←
۷SKY58093-11ماژول FEM باندهای 3G و 4G و 5G (سوئیچ آنتن + پاور آمپلی فایر)Skyworks Solutions Inc←
۸PMR735Dتغذیه بخش RFQUALCOMM Incorporated←
۹VC7368Mپاور آمپلی فایر GSMVANCHIP←
۱۰SN012578YCGRآمپلی فایر صوتTexas Instruments←
۱۱PMK8750بافر کلاکQUALCOMM Incorporated←
۱۲Snapdragon 8 Elite for Galaxy SM8750-ACCPU بخش Application و BasebandQUALCOMM Incorporated←
۱۳SDR875فرستنده و گیرنده رادیویی (RF Transceiver) و GPSQUALCOMM Incorporated←
۱۴WEZ02درایور S PenWACOM←
۱۵QET6105APT (Average Power Tracking)QUALCOMM Incorporated←
۱۶WCN7851بلوتوث و وای فای (BT & WIFI)QUALCOMM Incorporated←
۱۷961BSماژول FEM باندهای 5G (سوئیچ آنتن + پاور آمپلی فایر)ADI -AnalogDevices←
۱۸CPS4038شارژ بی سیمConvenient Power←
۱۹PM8550VEتغذیه (PMU)QUALCOMM Incorporated←
۲۰S2DOS07تغذیه صفحه نمایشSamsung semiconductor←
۲۱QXM1083ماژول FEM وای فای (پاور آمپلی فایر و سوئیچ آنتن)QUALCOMM Incorporated←
۲۲SFML6L0J001سوئیچ آنتن DiversityWISOL←
۲۳PM8550تغذیه (PMU)QUALCOMM Incorporated←
۲۴PTN3222G2UKدرایور USBNXP Semiconductors←
۲۵QXM1086ماژول FEM وای فای (پاور آمپلی فایر و سوئیچ آنتن)QUALCOMM Incorporated←
۲۶NXT4557GUمبدل سطح ولتاژ (Level Shifter/Level Translator)Nexperia←
۲۷PM8550VEتغذیه (PMU)QUALCOMM Incorporated←
۲۸S3K250AFDV-MF35میکروکنترلرSamsung semiconductor←
۲۹QPM7815Aماژول FEM باندهای 4G و 5G (سوئیچ آنتن + پاور آمپلی فایر)QUALCOMM Incorporated←
۳۰5C7سوئیچ آنتن Diversityنامعلوم←
۳۱CS40L26درایور ویبراتورCirrus Logic←
۳۲LSM6DSOQسنسور شتاب و ژیروسکوپ (Accelerometer and Gyroscope)STMicroelectronics←
۳۳SR200DUltra Wideband (UWB)NXP Semiconductors←
۳۴SFML7F0J001سوئیچ آنتن DiversityWISOL←
۳۵QET6105APT (Average Power Tracking)QUALCOMM Incorporated←
۳۶PM8550VEتغذیه (PMU)QUALCOMM Incorporated←
۳۷S2MPB03X01-6031تغذیه دوربینSamsung semiconductor←
۳۸K3KL4L40FM-BGCVحافظه RAMSamsung semiconductor←
۳۹554ماژول FEM باندهای 4G و 5G (سوئیچ آنتن + پاور آمپلی فایر)نامعلوم←
۴۰QXM1083ماژول FEM وای فای (پاور آمپلی فایر و سوئیچ آنتن)QUALCOMM Incorporated←
۴۱KLUEG4RHHF-F0G1حافظه UFS (هارد)Samsung semiconductor←
۴۲S2MPB02تغذیه (PMU)Samsung semiconductor←
۴۳NXT4557GUمبدل سطح ولتاژ (Level Shifter/Level Translator)Nexperia←
۴۴PM8550VEتغذیه (PMU)QUALCOMM Incorporated←
۴۵QXM1086ماژول FEM وای فای (پاور آمپلی فایر و سوئیچ آنتن)QUALCOMM Incorporated←
۴۶PM8550VSتغذیه (PMU)QUALCOMM Incorporated←
۴۷DX-S702پرداشگر رادیویی ماهوارهsylincom←
