برد سامسونگ S25 (SM-S931B)

SM-S931B

برای انتخاب آسان‌تر هر قطعه، از فهرست قطعات زیر نقشه استفاده کنید. نقاط روی تصویر موقعیت دقیق قطعات را نشان می‌دهند.

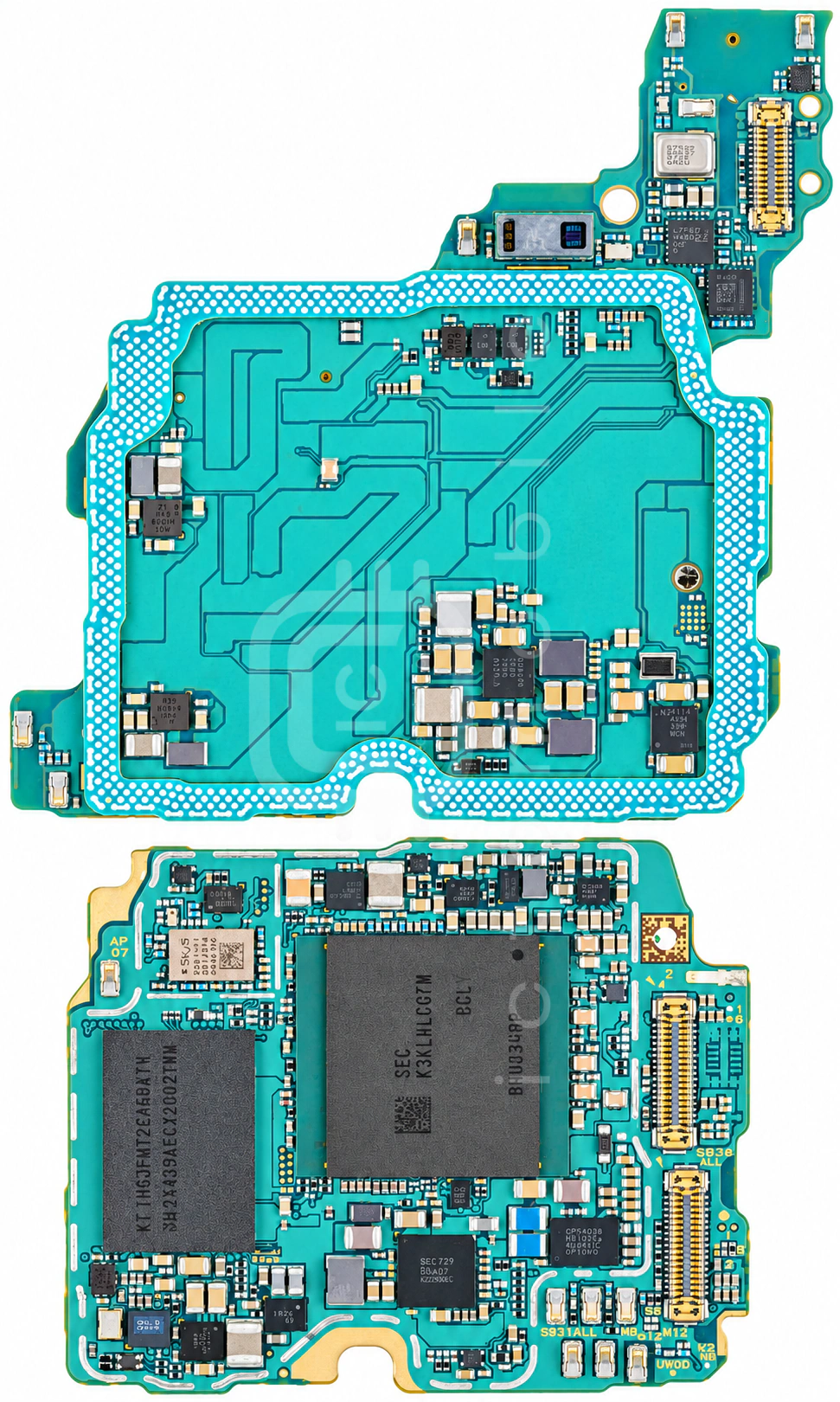

تصویر روی برد گوشی با نقاط آی‌سی
روی برد

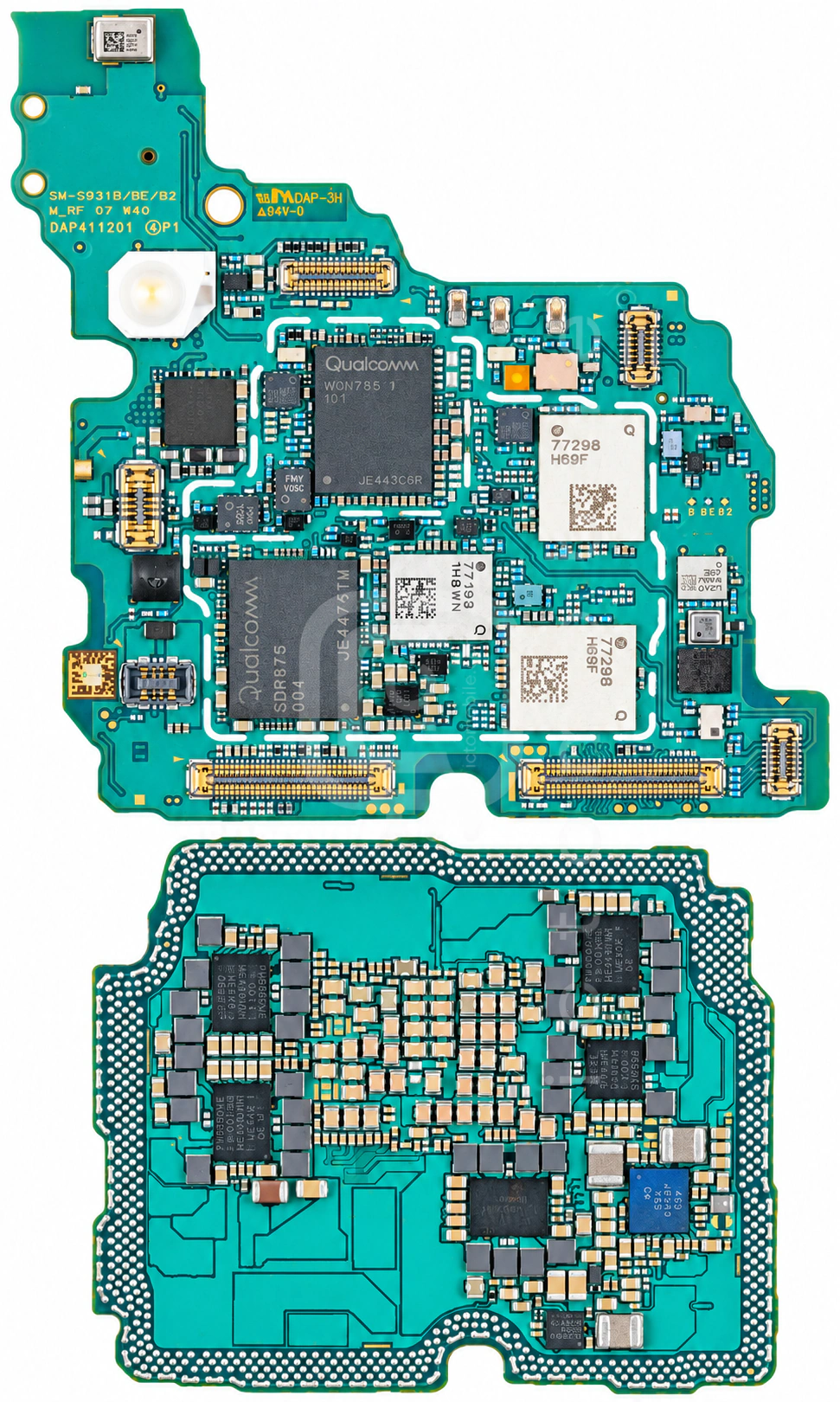

تصویر پشت برد گوشی با نقاط آی‌سی
پشت برد
↗

برد تعاملی است روی شماره هر قطعه بزنید تا اطلاعات آن در فهرست انتخاب شود.

نقشه قطعات

آی‌سی‌های این برد

۵۱ موقعیت از ۵۱ موقعیت

ردیفشماره فنینوع آی‌سیسازندهابزارها
۱AP7341D-18FS4-7R-71رگولاتور ولتاژ LDODIODES←
۲MXD8546Cسوئیچ آنالوگ DPDTMAXSCEND←
۳DG2730DNسوئیچ آنالوگ DPDTVishay Siliconix←
۴DG2730DNسوئیچ آنالوگ DPDTVishay Siliconix←
۵SFML2A0Q001ماژول FEM باندهای 5G (سوئیچ آنتن + پاور آمپلی فایر)WISOL←
۶AP7341D-12FS4-7Rرگولاتور ولتاژ LDODIODES←
۷QET6105APT (Average Power Tracking)QUALCOMM Incorporated←
۸PM8550VEتغذیه (PMU)QUALCOMM Incorporated←
۹DIO8018WL20تغذیه دوربینDIOO Microcircuits←
۱۰PTN3222G2UKدرایور USBNXP Semiconductors←
۱۱SDR875فرستنده و گیرنده رادیویی (RF Transceiver) و GPSQUALCOMM Incorporated←
۱۲S3NSEN6AS4-UT30NFC + eSIMSamsung semiconductor←
۱۳NU2111AشارژNuVolta Technologies←
۱۴SN012578YCGRآمپلی فایر صوتTexas Instruments←
۱۵S3K250AFDZ-MF35میکروکنترلرSamsung semiconductor←
۱۶QM77298ماژول FEM باندهای 3G و 4G و 5G (سوئیچ آنتن + پاور آمپلی فایر)QORVO←
۱۷Snapdragon 8 Elite for Galaxy SM8750-ACCPU بخش Application و BasebandQUALCOMM Incorporated←
۱۸QM45500ماژول FEM وای فای (پاور آمپلی فایر و سوئیچ آنتن)QORVO←
۱۹SKY58261-11ماژول FEM باندهای 4G و 5G (سوئیچ آنتن + پاور آمپلی فایر)Skyworks Solutions Inc←
۲۰PM8550VSتغذیه (PMU)QUALCOMM Incorporated←
۲۱PM8550VEتغذیه (PMU)QUALCOMM Incorporated←
۲۲SM3080تغذیه صفحه نمایشSilicon Mitus←
۲۳QM45500ماژول FEM وای فای (پاور آمپلی فایر و سوئیچ آنتن)QORVO←
۲۴ET53128YBرگولاتور ولتاژ LDOWuxi Etek Microelectronics Co←
۲۵PM8550تغذیه (PMU)QUALCOMM Incorporated←
۲۶BMP580سنسور فشار جو (Barometer)Bosch←
۲۷CPS4038شارژ بی سیمConvenient Power←
۲۸PM8550VEتغذیه (PMU)QUALCOMM Incorporated←
۲۹LSM6DSOQسنسور شتاب و ژیروسکوپ (Accelerometer and Gyroscope)STMicroelectronics←
۳۰CS40L26درایور ویبراتورCirrus Logic←
۳۱KLUDG4UHDC-B0E1حافظه UFS (هارد)Samsung semiconductor←
۳۲QM77298ماژول FEM باندهای 3G و 4G و 5G (سوئیچ آنتن + پاور آمپلی فایر)QORVO←
۳۳QAT5616تیونر آنتن RFQUALCOMM Incorporated←
۳۴DIO8018WL20تغذیه دوربینDIOO Microcircuits←
۳۵SN012578YCGRآمپلی فایر صوتTexas Instruments←
۳۶K3KL4L40FM-BGCVحافظه RAMSamsung semiconductor←
۳۷PMR735Dتغذیه بخش RFQUALCOMM Incorporated←
۳۸NXT4557GUمبدل سطح ولتاژ (Level Shifter/Level Translator)Nexperia←
۳۹QM77193Aپاور آمپلی فایر 3G و 4G و 5GQORVO←
۴۰ET9668Lمحافظ اضافه ولتاژWuxi Etek Microelectronics Co←
۴۱HL5301مبدل سطح ولتاژ (Level Shifter/Level Translator)Halo Microelectronics←
۴۲PM8550VEتغذیه (PMU)QUALCOMM Incorporated←
۴۳SFML7F0J001سوئیچ آنتن DiversityWISOL←
۴۴QM42500Aماژول FEM وای فای (پاور آمپلی فایر و سوئیچ آنتن)QORVO←
۴۵PMK8750بافر کلاکQUALCOMM Incorporated←
۴۶QDM4525سوئیچ آنتن DiversityQUALCOMM Incorporated←
۴۷SN86408کانورتر ولتاژ (DC/DC Voltage Converter)Texas Instruments←
۴۸QET6105APT (Average Power Tracking)QUALCOMM Incorporated←
۴۹MAX77775Pتغذیه (PMU)Maxim←
۵۰QM42500Aماژول FEM وای فای (پاور آمپلی فایر و سوئیچ آنتن)QORVO←
۵۱WCN7851بلوتوث و وای فای (BT & WIFI)QUALCOMM Incorporated←
