برد سامسونگ A03s (SM-A037U)

SM-A037U

برای انتخاب آسان‌تر هر قطعه، از فهرست قطعات زیر نقشه استفاده کنید. نقاط روی تصویر موقعیت دقیق قطعات را نشان می‌دهند.

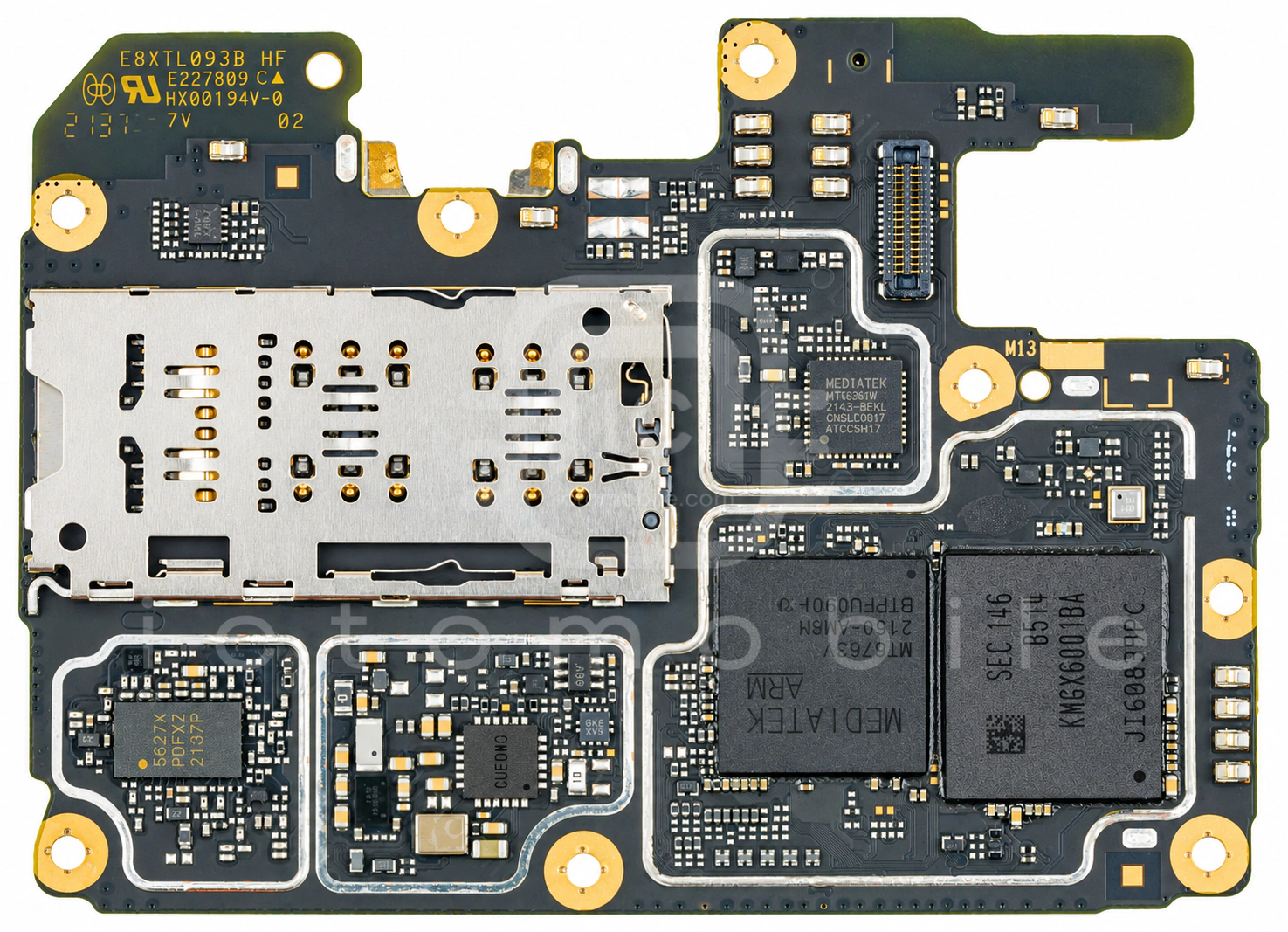

تصویر روی برد گوشی با نقاط آی‌سی
روی برد

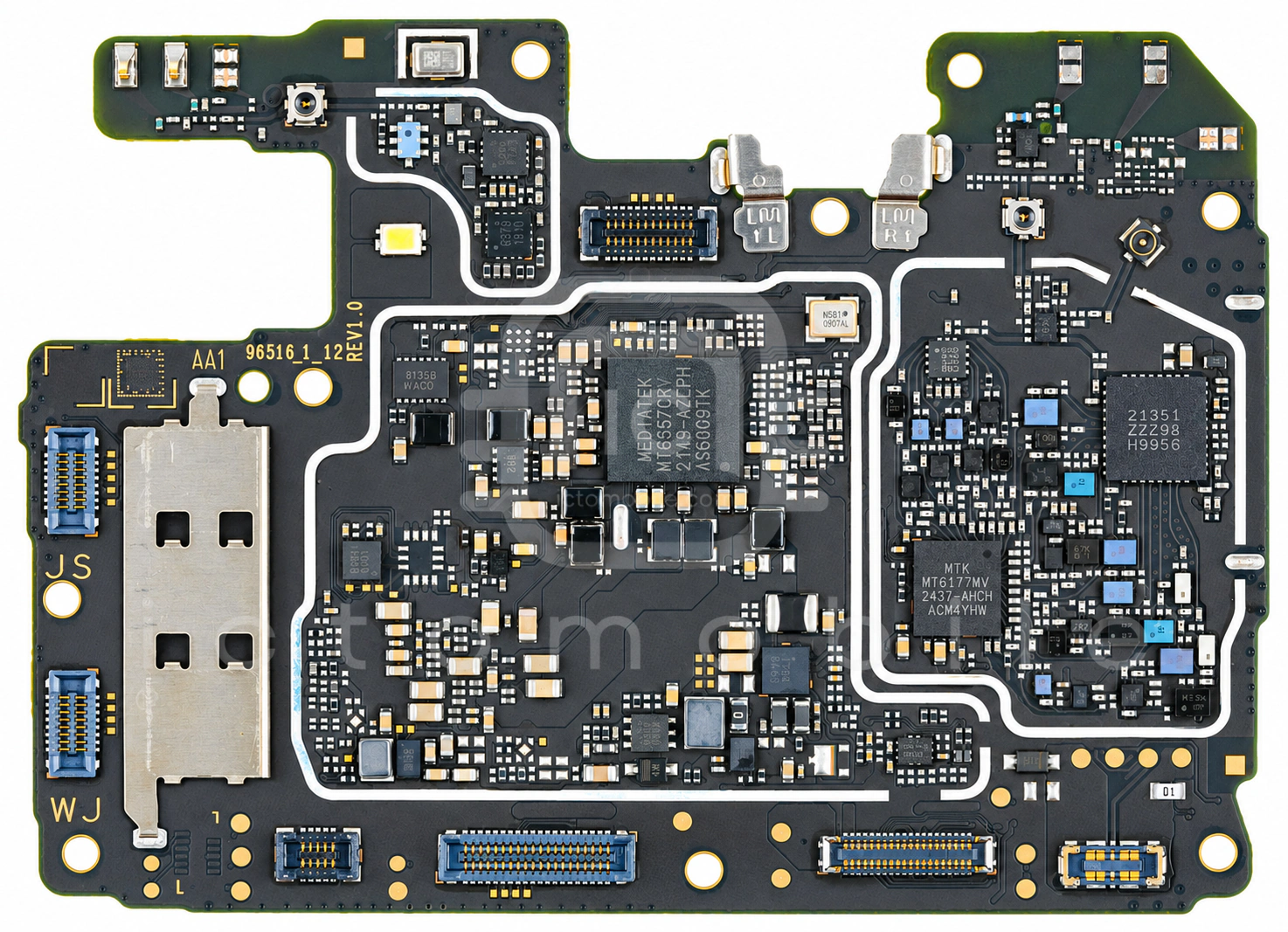

تصویر پشت برد گوشی با نقاط آی‌سی
پشت برد
↗

برد تعاملی است روی شماره هر قطعه بزنید تا اطلاعات آن در فهرست انتخاب شود.

نقشه قطعات

آی‌سی‌های این برد

۱۸ موقعیت از ۱۸ موقعیت

ردیفشماره فنینوع آی‌سیسازندهابزارها
۱RTC66202ماژول FEM وای فای (پاور آمپلی فایر و سوئیچ آنتن)RichWave←
۲SX9338IULTRTسنسور GRIP/SARSEMTECH←
۳OCP8135BVADدرایور LED فلاش دوربینOrient Chip Semiconductor←
۴MXD8680Sسوئیچ آنتن DiversityMAXSCEND←
۵FX5596Hماژول FEM باندهای 2G و 3G و 4GLansus←
۶NZ5627KTR1پاور آمپلی فایر 3G و 4GLansus←
۷AW37501BCSRتغذیه صفحه نمایشAwinic←
۸AW9962Eدرایور بک لایت LCDAwinic←
۹CUEDWGشارژSilergy←
۱۰KMGX6001BA-B514حافظه eMCP (هارد)Samsung semiconductor←
۱۱RTC7637Sماژول FEM وای فای (پاور آمپلی فایر و سوئیچ آنتن)RichWave←
۱۲MediaTek Helio G35 MT6765VCPU بخش Application و BasebandMediatek←
۱۳QM81050تغذیه بخش RFQORVO←
۱۴MT6690Nکانورتر ولتاژ (DC/DC Voltage Converter)Mediatek←
۱۵MT6631Nبلوتوث، وای فای (wifi) ، رادیو FM و GPSMediatek←
۱۶MT6177MVفرستنده و گیرنده رادیویی (RF Transceiver)Mediatek←
۱۷AW32905FCRمحافظ اضافه ولتاژAwinic←
۱۸MT6357CRVتغذیه و شارژ و Codec صوتMediatek←
