برد سامسونگ Z Flip6 (SM-F741B)

SM-F741B

برای انتخاب آسان‌تر هر قطعه، از فهرست قطعات زیر نقشه استفاده کنید. نقاط روی تصویر موقعیت دقیق قطعات را نشان می‌دهند.

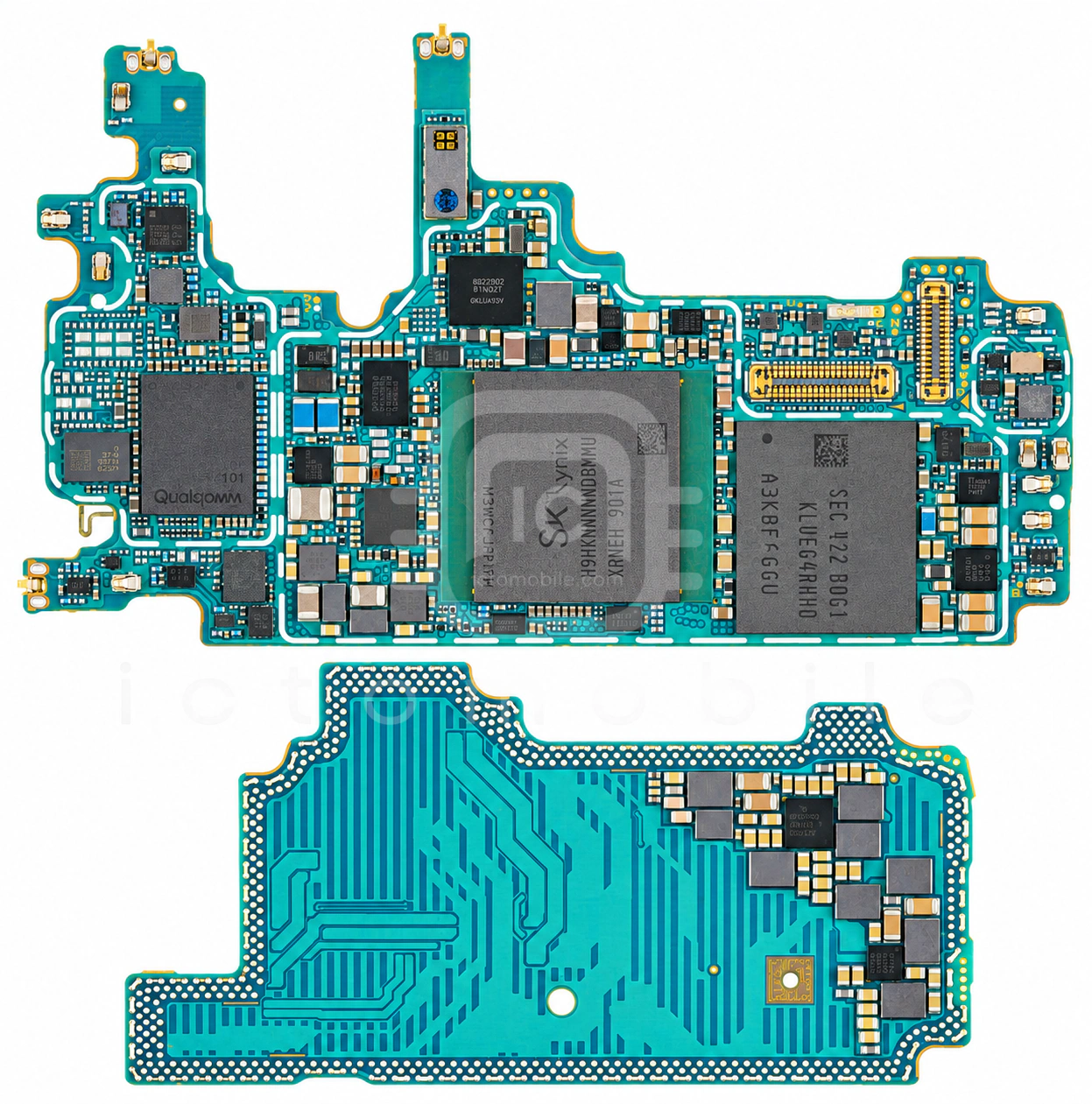

تصویر روی برد گوشی با نقاط آی‌سی
روی برد

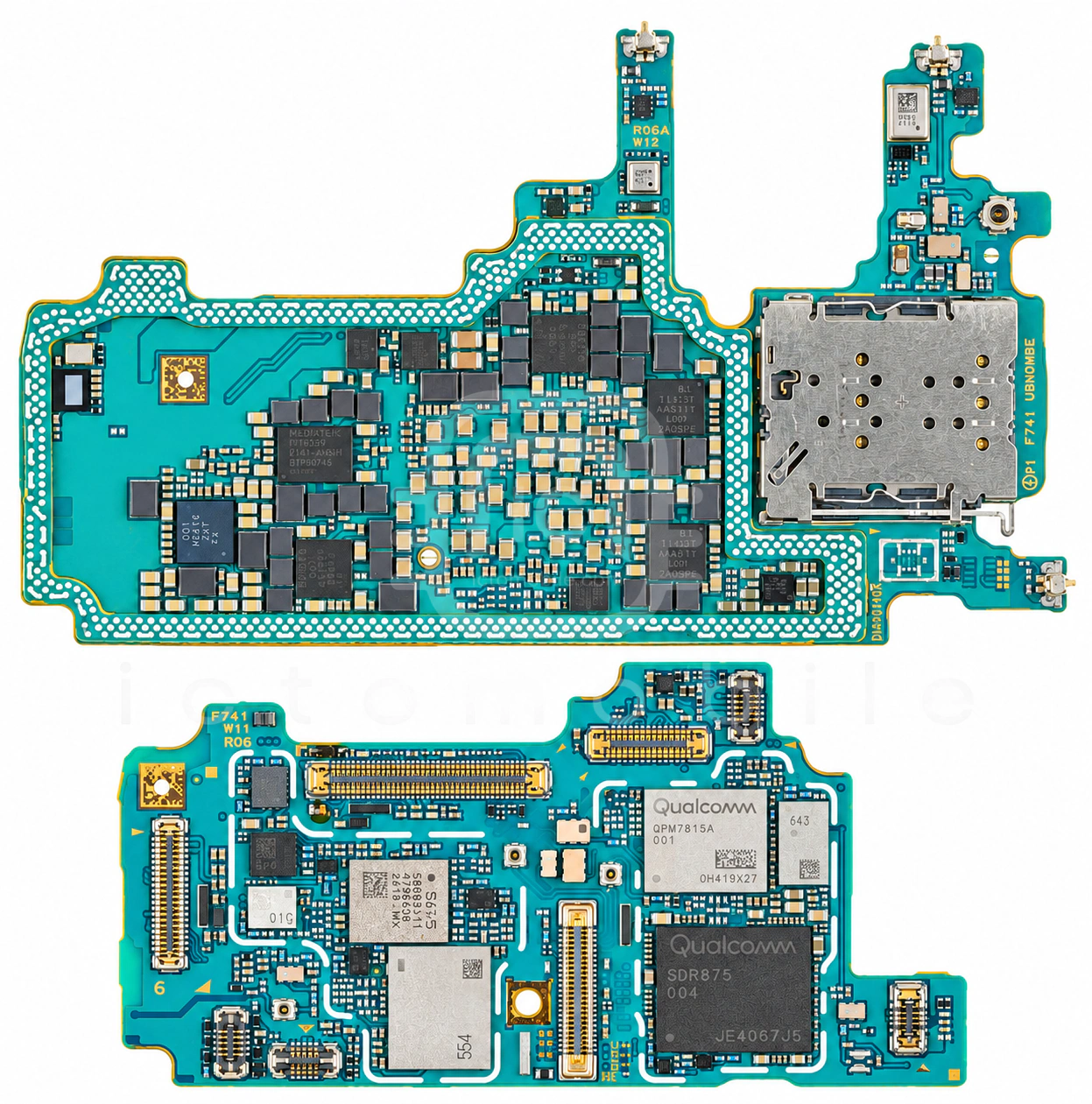

تصویر پشت برد گوشی با نقاط آی‌سی
پشت برد
↗

برد تعاملی است روی شماره هر قطعه بزنید تا اطلاعات آن در فهرست انتخاب شود.

نقشه قطعات

آی‌سی‌های این برد

۴۱ موقعیت از ۴۱ موقعیت

ردیفشماره فنینوع آی‌سیسازندهابزارها
۱ET9668محافظ اضافه ولتاژWuxi Etek Microelectronics Co←
۲PMK8650بافر کلاکQUALCOMM Incorporated←
۳SM5461شارژSilicon Mitus←
۴554ماژول FEM باندهای 4G و 5G (سوئیچ آنتن + پاور آمپلی فایر)نامعلوم←
۵HFQRXXTJB-645سوئیچ آنتن DiversityMurata←
۶3LSدرایور ویبراتورنامعلوم←
۷PM8550VSتغذیه (PMU)QUALCOMM Incorporated←
۸SN012578YCGRآمپلی فایر صوتTexas Instruments←
۹MAX17333اندازه گیر سطح باتری (Fuel Gauge)Maxim←
۱۰SDR875فرستنده و گیرنده رادیویی (RF Transceiver) و GPSQUALCOMM Incorporated←
۱۱S2MPB03X01-6031تغذیه دوربینSamsung semiconductor←
۱۲PMR735Dتغذیه بخش RFQUALCOMM Incorporated←
۱۳LSM6DSOQسنسور شتاب و ژیروسکوپ (Accelerometer and Gyroscope)STMicroelectronics←
۱۴HFQFELEFC-643آمپلی فایر کم نویز (LNA)Murata←
۱۵OS15Aتغذیه صفحه نمایشSamsung semiconductor←
۱۶QET6105APT (Average Power Tracking)QUALCOMM Incorporated←
۱۷HFQRXXTJB-645سوئیچ آنتن DiversityMurata←
۱۸CPS4038شارژ بی سیمConvenient Power←
۱۹PM8550VSتغذیه (PMU)QUALCOMM Incorporated←
۲۰TUSB2E112YCGRدرایور USBTexas Instruments←
۲۱PM8550VSتغذیه (PMU)QUALCOMM Incorporated←
۲۲SN012578YCGRآمپلی فایر صوتTexas Instruments←
۲۳SKY58083-11ماژول FEM (سوئیچ آنتن کلی + پاور آمپلی فایر GSM)Skyworks Solutions Inc←
۲۴MAX77775Pتغذیه (PMU)Maxim←
۲۵QPM7815Aماژول FEM باندهای 4G و 5G (سوئیچ آنتن + پاور آمپلی فایر)QUALCOMM Incorporated←
۲۶WCN7851بلوتوث و وای فای (BT & WIFI)QUALCOMM Incorporated←
۲۷STM32G051F8Y6TRمیکروکنترلرSTMicroelectronics←
۲۸30U179S0NFC + eSIMNXP Semiconductors←
۲۹PM8550تغذیه (PMU)QUALCOMM Incorporated←
۳۰S3K250AFDV-MF35میکروکنترلرSamsung semiconductor←
۳۱HFQRXGPJB-518سوئیچ آنتن 5GMurata←
۳۲Snapdragon 8 Gen 3 for Galaxy SM8650-ACCPU بخش Application و BasebandQUALCOMM Incorporated←
۳۳MT62F1536M64D8ZA-023 WT:Cحافظه RAMMicron←
۳۴PM8550VSتغذیه (PMU)QUALCOMM Incorporated←
۳۵QET6105APT (Average Power Tracking)QUALCOMM Incorporated←
۳۶QXM1083ماژول FEM وای فای (پاور آمپلی فایر و سوئیچ آنتن)QUALCOMM Incorporated←
۳۷KLUEG4RHHD-B0G1حافظه UFS (هارد)Samsung semiconductor←
۳۸S2DOS05تغذیه صفحه نمایش و صفحه لمسی (تاچ)Samsung semiconductor←
۳۹PM8550VEتغذیه (PMU)QUALCOMM Incorporated←
۴۰SFML5Z0K001-SYM1آمپلی فایر کم نویز (LNA)WISOL←
۴۱DIO74557مبدل سطح ولتاژ (Level Shifter/Level Translator)DIOO Microcircuits←
