برد سامسونگ M53 (SM-M536B)

SM-M536B

برای انتخاب آسان‌تر هر قطعه، از فهرست قطعات زیر نقشه استفاده کنید. نقاط روی تصویر موقعیت دقیق قطعات را نشان می‌دهند.

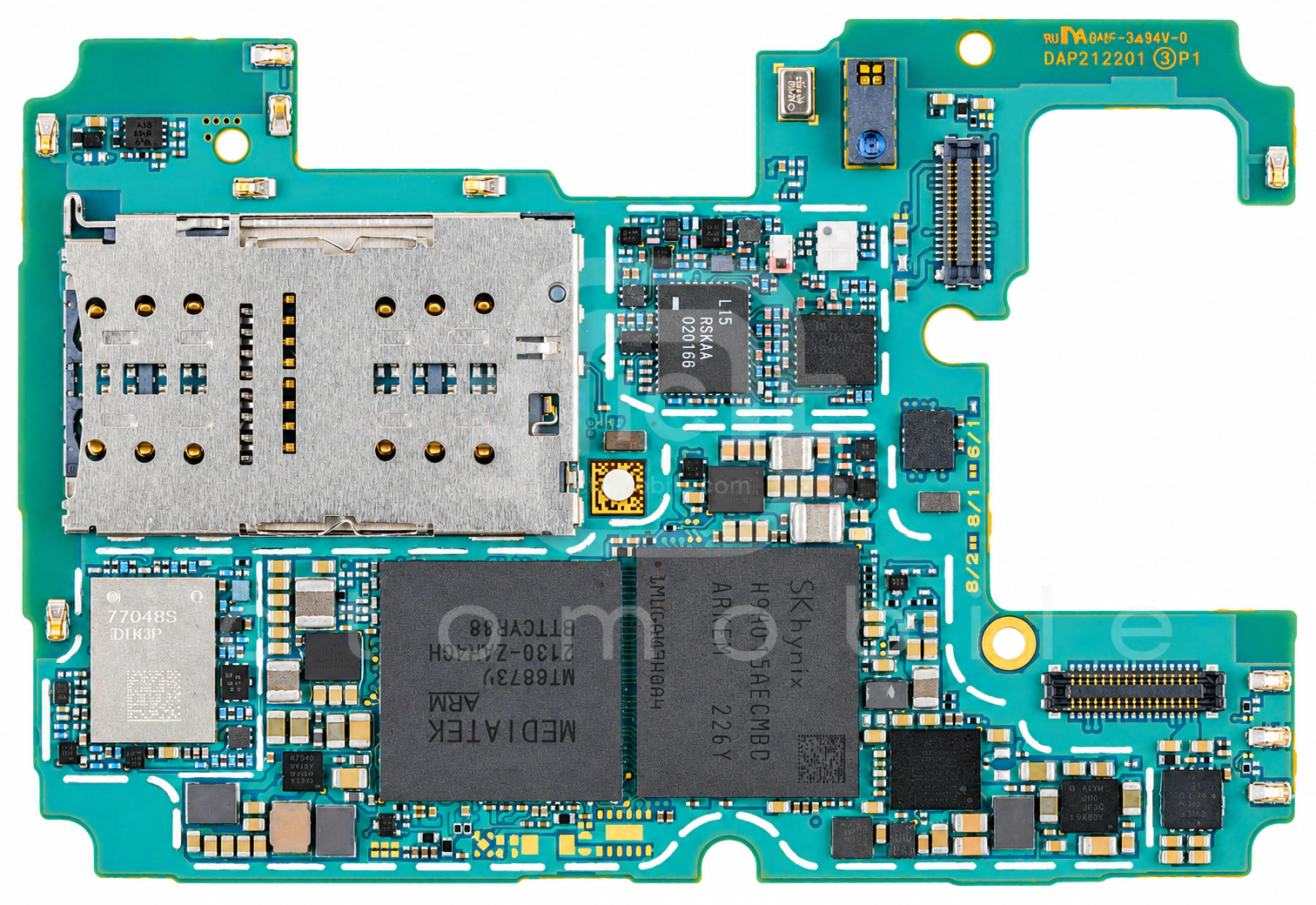

تصویر روی برد گوشی با نقاط آی‌سی
روی برد

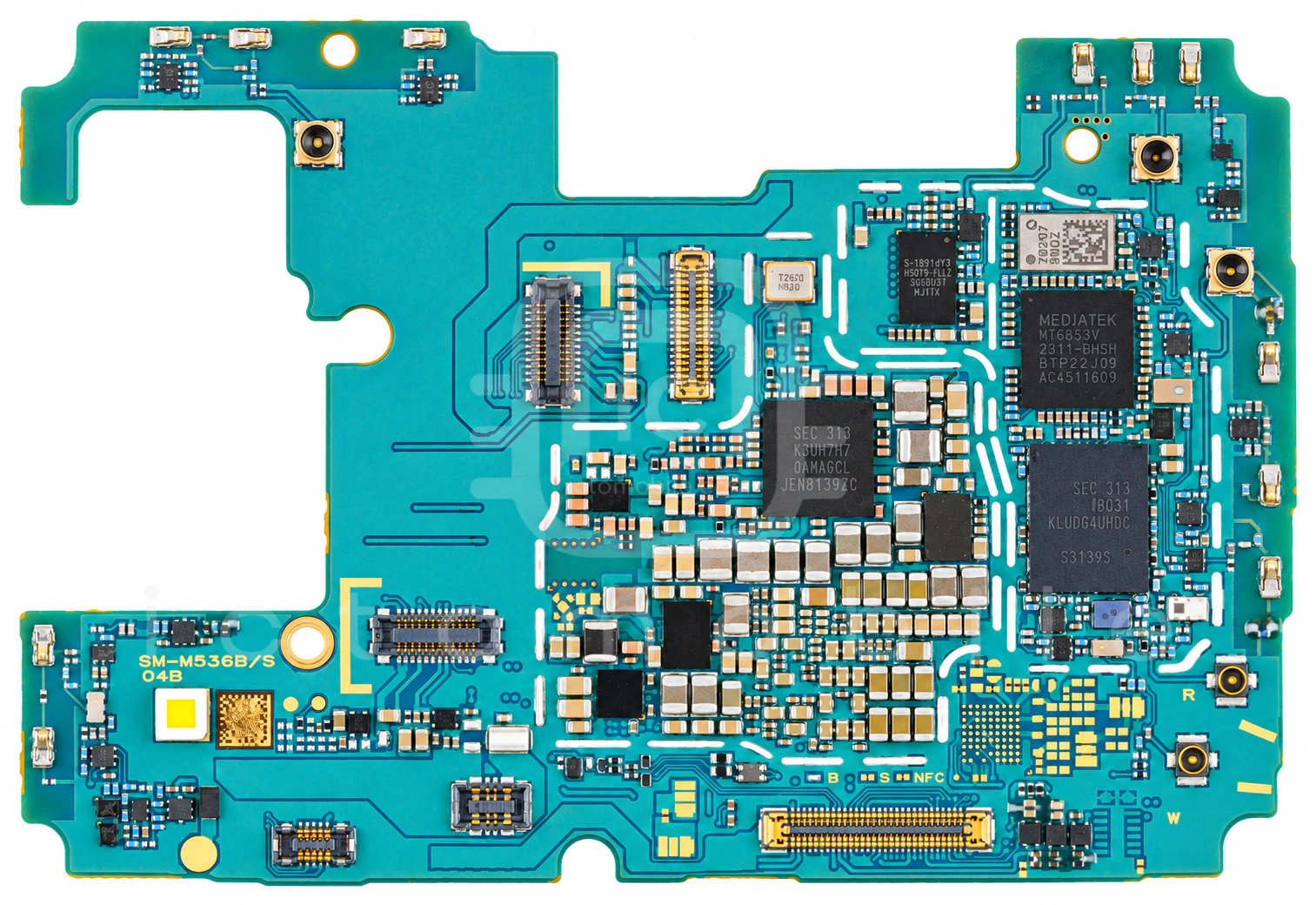

تصویر پشت برد گوشی با نقاط آی‌سی
پشت برد
↗

برد تعاملی است روی شماره هر قطعه بزنید تا اطلاعات آن در فهرست انتخاب شود.

نقشه قطعات

آی‌سی‌های این برد

۲۲ موقعیت از ۲۲ موقعیت

ردیفشماره فنینوع آی‌سیسازندهابزارها
۱QM78207ماژول FEM باندهای 5G (سوئیچ آنتن + پاور آمپلی فایر)QORVO←
۲ISG5320Aسنسور GRIP/SARIMAGIS←
۳MT6360RPتغذیه (PMU)Mediatek←
۴MT6315FPتغذیه (PMU)Mediatek←
۵MT6308MPردیاب پوش توان (EPT)Mediatek←
۶H9HQ15AECMBDAR-KEMحافظه uMCP (هارد)Skhynix←
۷LMSWLAGN-L15ماژول FEM باندهای 3G و 4G و 5G (سوئیچ آنتن + پاور آمپلی فایر)Murata←
۸SKY58081-11ماژول FEM (سوئیچ آنتن کلی + پاور آمپلی فایر GSM)Skyworks Solutions Inc←
۹Dimensity 900 MT6877V-ZACPU بخش Application و BasebandMediatek←
۱۰SM5451شارژSilicon Mitus←
۱۱MT6308MPردیاب پوش توان (EPT)Mediatek←
۱۲MT6190MVفرستنده و گیرنده رادیویی (RF Transceiver)Mediatek←
۱۳MT6315OPتغذیه (PMU)Mediatek←
۱۴AW32918SFCRمحافظ اضافه ولتاژAwinic←
۱۵MT6365VMWتغذیه (PMU)Mediatek←
۱۶S2MPB03X01-6031تغذیه دوربینSamsung semiconductor←
۱۷SKY77652-31پاور آمپلی فایر 3G و 4G و 5GSkyworks Solutions Inc←
۱۸NCP59744تغذیه (PMU)ON Semiconductor←
۱۹CS35L40آمپلی فایر صوتCirrus Logic←
۲۰MT6635Pبلوتوث، وای فای (wifi) ، رادیو FM و GPSMediatek←
۲۱QM77048Sماژول FEM باندهای 3G و 4G و 5G (سوئیچ آنتن + پاور آمپلی فایر)QORVO←
۲۲S2DOS15X02-6130تغذیه صفحه نمایشSamsung semiconductor←
