برد سامسونگ A36 (SM-A366B)

SM-A366B

برای انتخاب آسان‌تر هر قطعه، از فهرست قطعات زیر نقشه استفاده کنید. نقاط روی تصویر موقعیت دقیق قطعات را نشان می‌دهند.

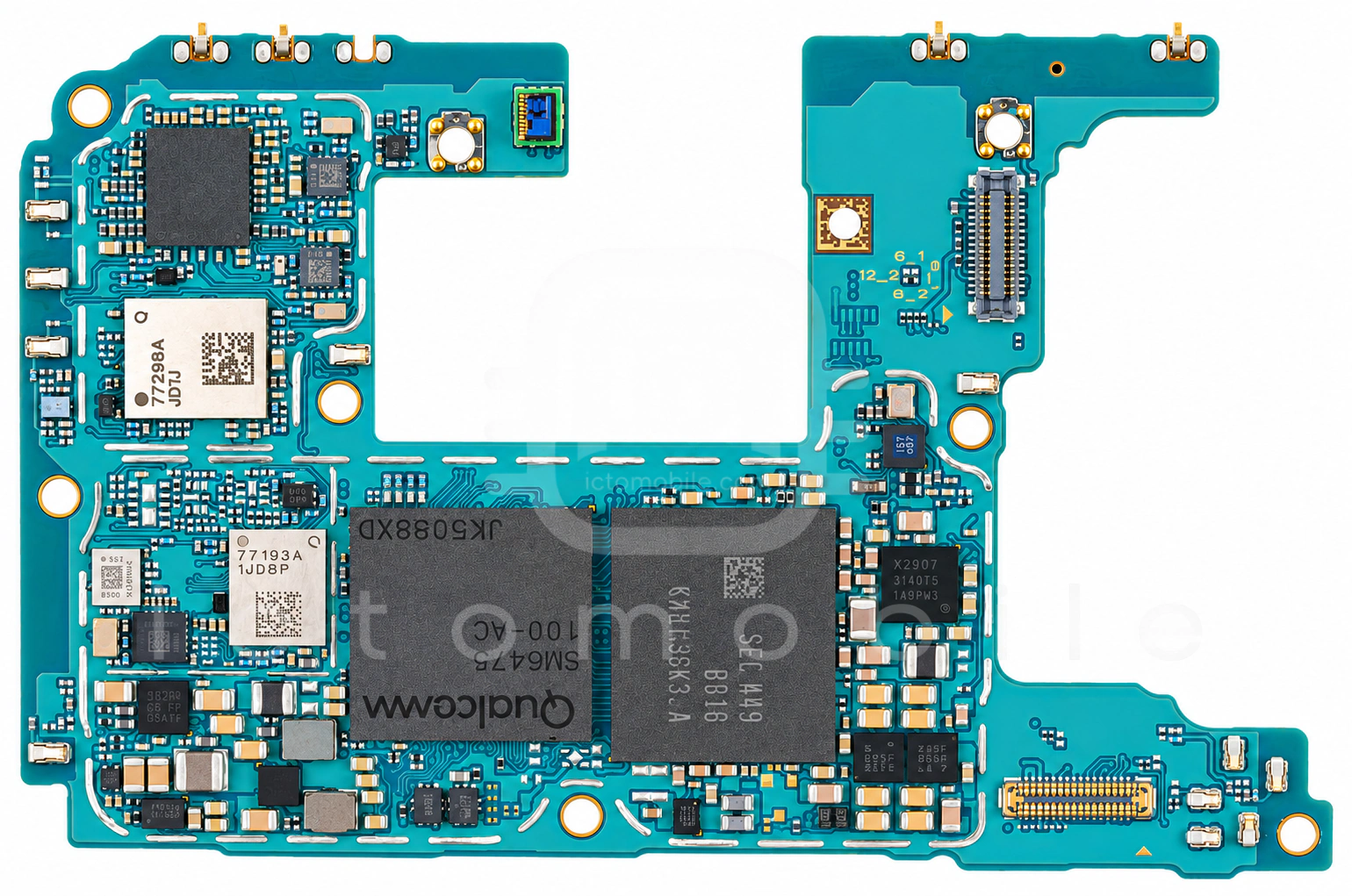

تصویر روی برد گوشی با نقاط آی‌سی
روی برد

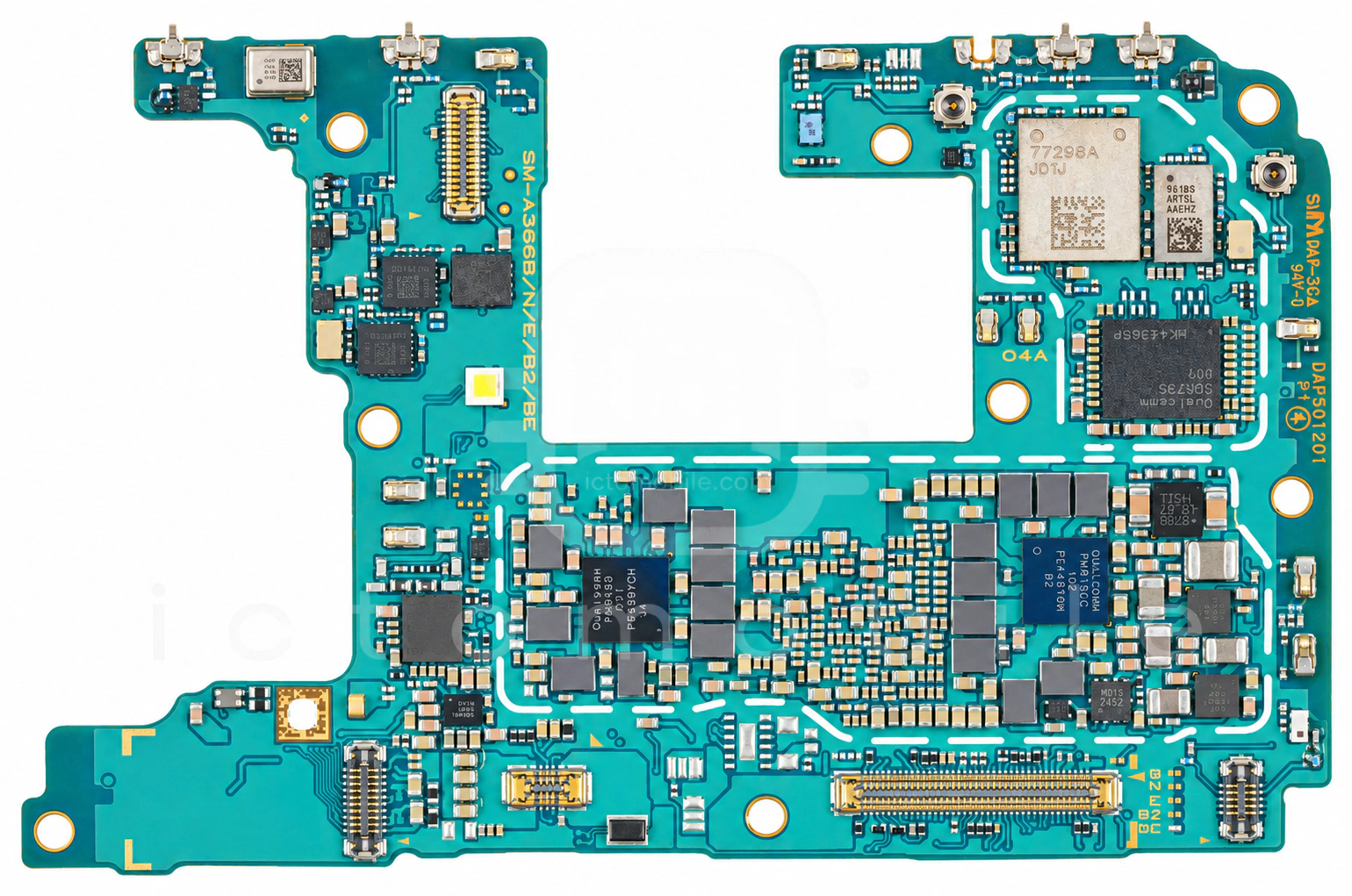

تصویر پشت برد گوشی با نقاط آی‌سی
پشت برد
↗

برد تعاملی است روی شماره هر قطعه بزنید تا اطلاعات آن در فهرست انتخاب شود.

نقشه قطعات

آی‌سی‌های این برد

۳۳ موقعیت از ۳۳ موقعیت

ردیفشماره فنینوع آی‌سیسازندهابزارها
۱QDM4525سوئیچ آنتن DiversityQUALCOMM Incorporated←
۲SM3010تغذیه صفحه نمایشSilicon Mitus←
۳DIO8018WL20تغذیه دوربینDIOO Microcircuits←
۴S3K250AFDV-MF35میکروکنترلرSamsung semiconductor←
۵SV4سوئیچ آنتن Diversityنامعلوم←
۶QM77193Aپاور آمپلی فایر 3G و 4G و 5GQORVO←
۷SGM7228درایور USBSG Micro←
۸961BSماژول FEM باندهای 5G (سوئیچ آنتن + پاور آمپلی فایر)ADI -AnalogDevices←
۹S2MF301A01-6030تغذیه (PMU)Samsung semiconductor←
۱۰TFA9878BUKآمپلی فایر صوتGoodix←
۱۱QM77298Aماژول FEM باندهای 3G و 4G و 5G (سوئیچ آنتن + پاور آمپلی فایر)QORVO←
۱۲SGM7228درایور USBSG Micro←
۱۳WCN6755بلوتوث و وای فای (BT & WIFI)QUALCOMM Incorporated←
۱۴5C7سوئیچ آنتن Diversityنامعلوم←
۱۵QXM1086ماژول FEM وای فای (پاور آمپلی فایر و سوئیچ آنتن)QUALCOMM Incorporated←
۱۶PM6150Cتغذیه (PMU)QUALCOMM Incorporated←
۱۷QXM1086ماژول FEM وای فای (پاور آمپلی فایر و سوئیچ آنتن)QUALCOMM Incorporated←
۱۸PMK6450بافر کلاکQUALCOMM Incorporated←
۱۹KM8F9001JA-B816حافظه uMCP (هارد)Samsung semiconductor←
۲۰TFA9878BUKآمپلی فایر صوتGoodix←
۲۱22U5KHNFCNXP Semiconductors←
۲۲QM77298Aماژول FEM باندهای 3G و 4G و 5G (سوئیچ آنتن + پاور آمپلی فایر)QORVO←
۲۳SM5461شارژSilicon Mitus←
۲۴QET6105APT (Average Power Tracking)QUALCOMM Incorporated←
۲۵AW32406CSRمحافظ اضافه ولتاژAwinic←
۲۶QDM4525سوئیچ آنتن DiversityQUALCOMM Incorporated←
۲۷LSM6DSOQسنسور شتاب و ژیروسکوپ (Accelerometer and Gyroscope)STMicroelectronics←
۲۸SM6475-ACCPU بخش Application و BasebandQUALCOMM Incorporated←
۲۹PM6450تغذیه (PMU)QUALCOMM Incorporated←
۳۰SDR735فرستنده و گیرنده رادیویی (RF Transceiver) و GPSQUALCOMM Incorporated←
۳۱QET6105APT (Average Power Tracking)QUALCOMM Incorporated←
۳۲MDHSدرایور ویبراتورنامعلوم←
۳۳SM5461شارژSilicon Mitus←
