برد شیائومی Redmi A7 Pro (135100502P2A1)

135100502P2A1

برای انتخاب آسان‌تر هر قطعه، از فهرست قطعات زیر نقشه استفاده کنید. نقاط روی تصویر موقعیت دقیق قطعات را نشان می‌دهند.

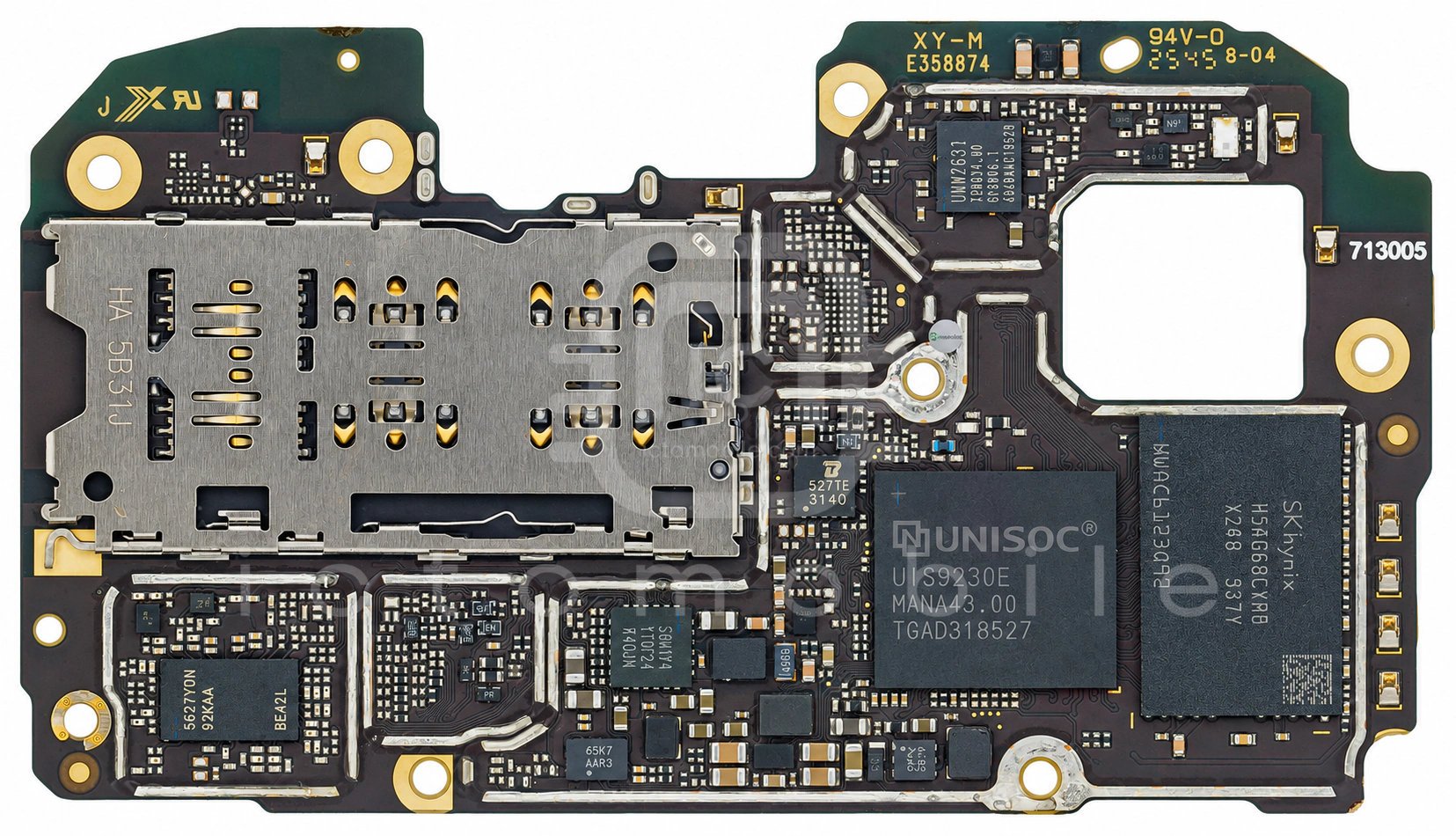

تصویر روی برد گوشی با نقاط آی‌سی
روی برد

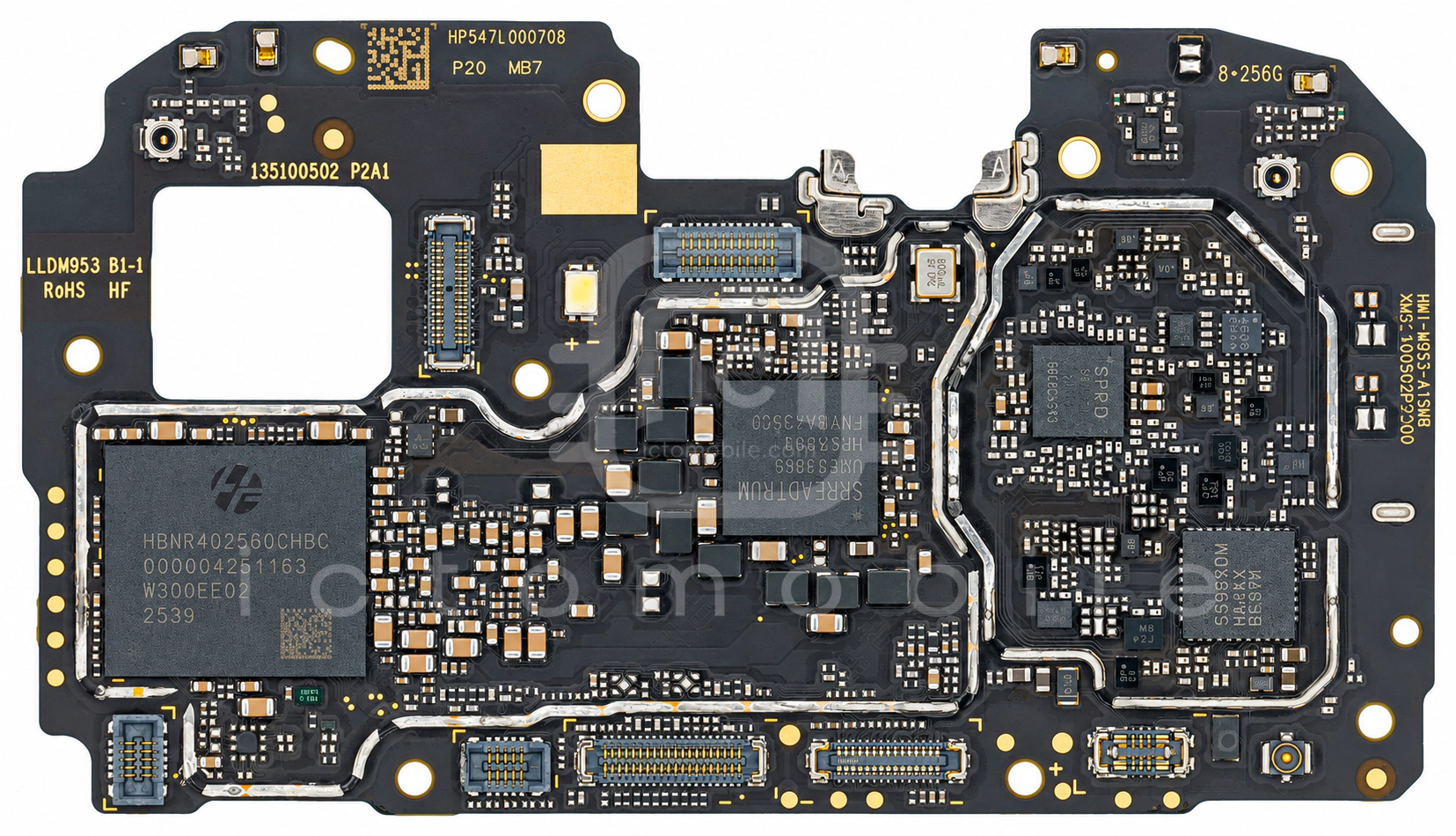

تصویر پشت برد گوشی با نقاط آی‌سی
پشت برد
↗

برد تعاملی است روی شماره هر قطعه بزنید تا اطلاعات آن در فهرست انتخاب شود.

نقشه قطعات

آی‌سی‌های این برد

۲۰ موقعیت از ۲۰ موقعیت

ردیفشماره فنینوع آی‌سیسازندهابزارها
۱OCP2131WPADتغذیه صفحه نمایشOrient Chip Semiconductor←
۲AW15145DNRآمپلی فایر GPSAwinic←
۳UMP510Gتغذیه (PMU)Spreadtrum←
۴UMW2631بلوتوث، وای فای (wifi) ، رادیو FM و GPSUNISOC←
۵527TEدرایور LED فلاش دوربینBROADCHIP←
۶UNS9230ECPU بخش Application و BasebandUNISOC←
۷MXD8680Sسوئیچ آنتن DiversityMAXSCEND←
۸FX5596YDMماژول FEM (سوئیچ آنتن کلی + پاور آمپلی فایر GSM)Lansus←
۹BMA510سنسور شتاب (Accelerometer)Bosch←
۱۰MXD8544Aسوئیچ SP4TMAXSCEND←
۱۱FX5627YDNماژول FEM باندهای 3G و 4G (سوئیچ آنتن + پاور آمپلی فایر)Lansus←
۱۲HDF1588E-B5فیلتر RFRFMD←
۱۳HBM2402560CHBCحافظه UFS (هارد)Hosinglobal←
۱۴H54G68CYRBX248حافظه RAMSkhynix←
۱۵SR3595Dفرستنده و گیرنده رادیویی (RF Transceiver)Spreadtrum←
۱۶AW87565FCRآمپلی فایر صوتAwinic←
۱۷NCP186AMX330TAGرگولاتور ولتاژ LDOON Semiconductor←
۱۸AW9962Eدرایور بک لایت LCDAwinic←
۱۹AW32905FCRمحافظ اضافه ولتاژAwinic←
۲۰SGM41512SDYTQF24GشارژSG Micro←
