برد سامسونگ A07 4G (SM-A075F)

SM-A075F

برای انتخاب آسان‌تر هر قطعه، از فهرست قطعات زیر نقشه استفاده کنید. نقاط روی تصویر موقعیت دقیق قطعات را نشان می‌دهند.

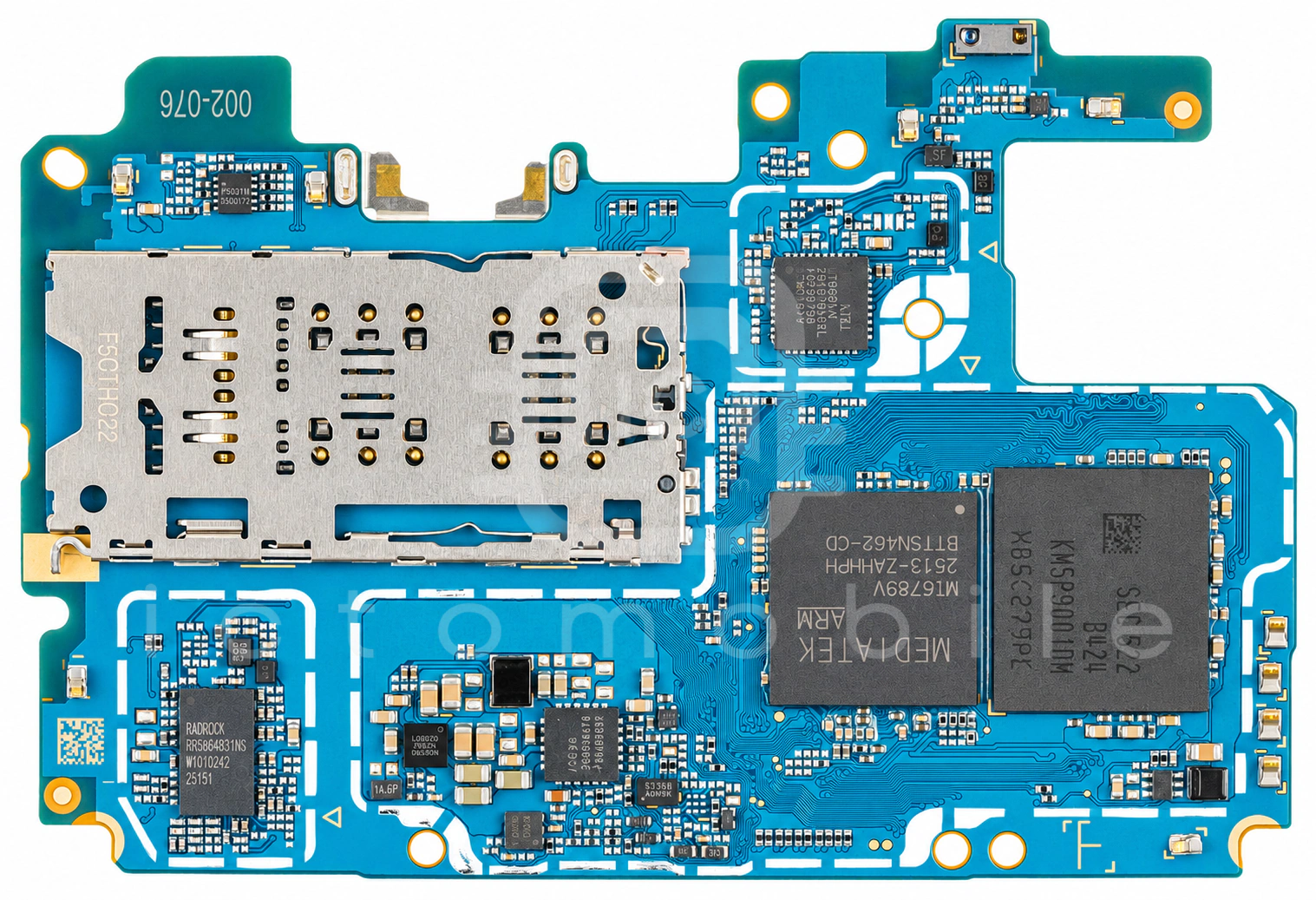

تصویر روی برد گوشی با نقاط آی‌سی
روی برد

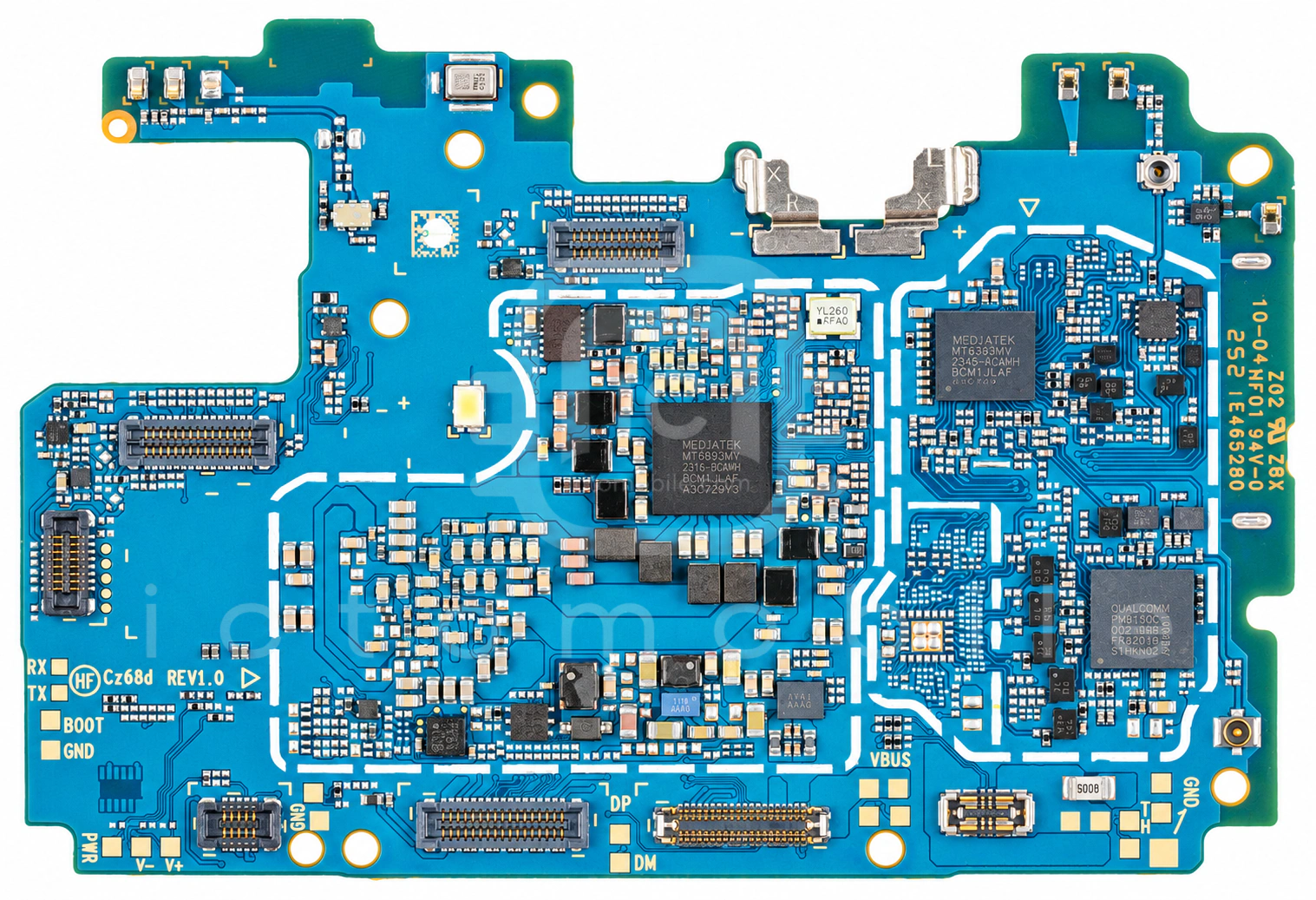

تصویر پشت برد گوشی با نقاط آی‌سی
پشت برد
↗

برد تعاملی است روی شماره هر قطعه بزنید تا اطلاعات آن در فهرست انتخاب شود.

نقشه قطعات

آی‌سی‌های این برد

۲۸ موقعیت از ۲۸ موقعیت

ردیفشماره فنینوع آی‌سیسازندهابزارها
۱OCP8135BVADدرایور LED فلاش دوربینOrient Chip Semiconductor←
۲OCP2131WPADتغذیه صفحه نمایشOrient Chip Semiconductor←
۳WL2820D33-4رگولاتور ولتاژ LDOWILLSEMI←
۴ET51530YBرگولاتور ولتاژ LDOWuxi Etek Microelectronics Co←
۵PNM6N30V15Aترانزیستور MosfetPrisemi←
۶ET51528YBرگولاتور ولتاژ LDOWuxi Etek Microelectronics Co←
۷AW5005DNRفیلتر مسیر GPSAwinic←
۸MT6631Nبلوتوث، وای فای (wifi) ، رادیو FM و GPSMediatek←
۹ET51512YBرگولاتور ولتاژ LDOWuxi Etek Microelectronics Co←
۱۰RR88916-31NVماژول FEM (سوئیچ آنتن کلی + پاور آمپلی فایر GSM)RADROCK←
۱۱SGM2037-ADJXUDX6Gرگولاتور ولتاژ LDOSG Micro←
۱۲ET51518YBرگولاتور ولتاژ LDOWuxi Etek Microelectronics Co←
۱۳MT6366MWتغذیه (PMU)Mediatek←
۱۴AW9962Eدرایور بک لایت LCDAwinic←
۱۵UPM6922PشارژUnisemipower←
۱۶STK8321سنسور شتاب (Accelerometer)Sensortek←
۱۷AW87394FCRآمپلی فایر صوتAwinic←
۱۸MT6186MVفرستنده و گیرنده رادیویی (RF Transceiver)Mediatek←
۱۹HX9031ASسنسور GRIP/SARNanjing TianYiHeXin Electronics Co.Ltd←
۲۰WS7808QCسوئیچ آنتن DiversityWILLSEMI←
۲۱CR2114GLKتیونر آنتن RFنامعلوم←
۲۲SC8541CFFRشارژSOUTHCHIP←
۲۳WL2820D18-4رگولاتور ولتاژ LDOWILLSEMI←
۲۴KM5P9001DM-B424حافظه uMCP (هارد)Samsung semiconductor←
۲۵RR88643-31NSماژول FEM باندهای 3G و 4G (سوئیچ آنتن + پاور آمپلی فایر)RADROCK←
۲۶MediaTek Helio G99 MT6789CPU بخش Application و BasebandMediatek←
۲۷S3K250AFDV-MF35میکروکنترلرSamsung semiconductor←
۲۸TLV62569DRLRکانورتر ولتاژ (DC/DC Voltage Converter)Texas Instruments←
