برد سامسونگ A17 (SM-A176B)

SM-A176B

برای انتخاب آسان‌تر هر قطعه، از فهرست قطعات زیر نقشه استفاده کنید. نقاط روی تصویر موقعیت دقیق قطعات را نشان می‌دهند.

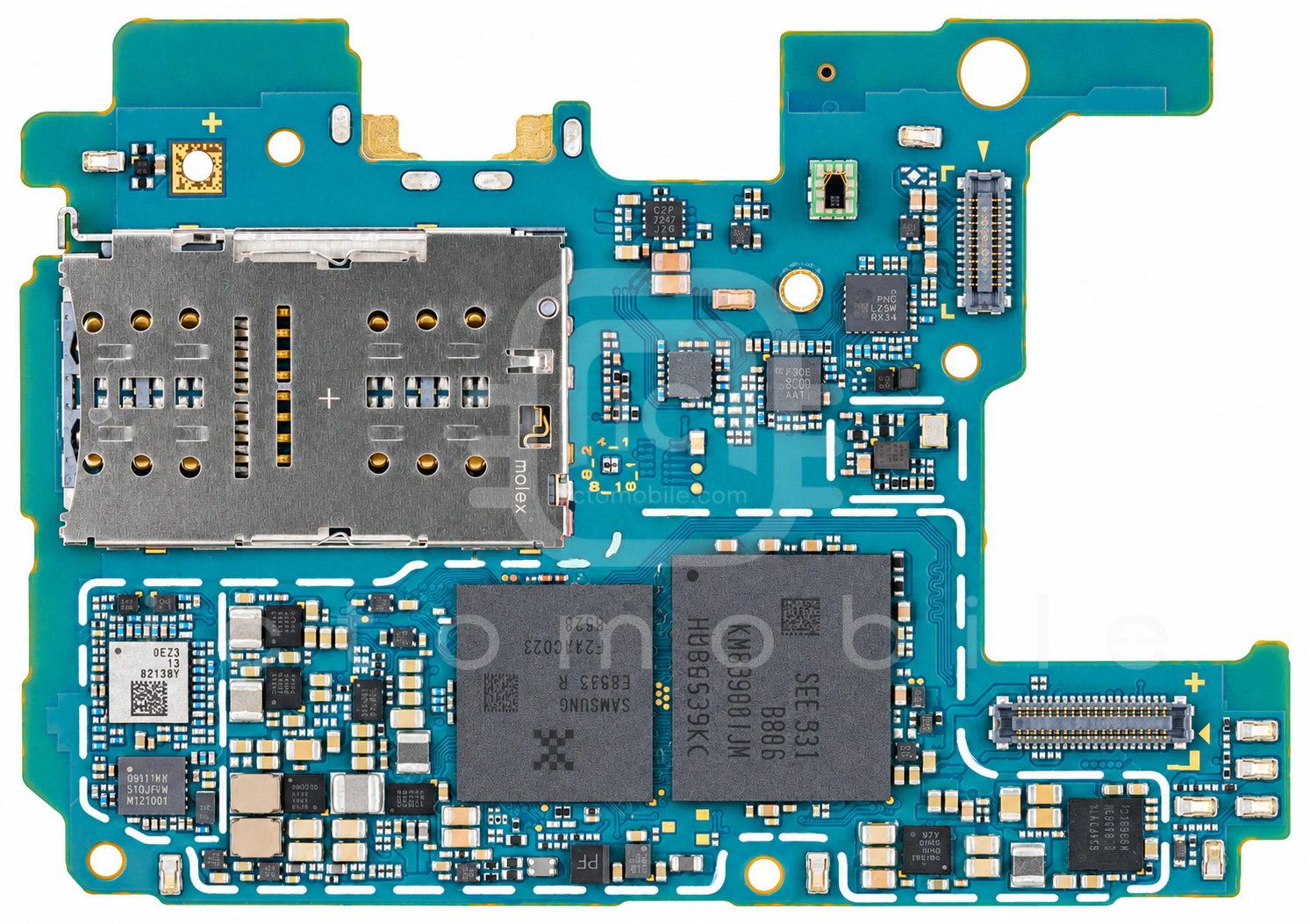

تصویر روی برد گوشی با نقاط آی‌سی
روی برد

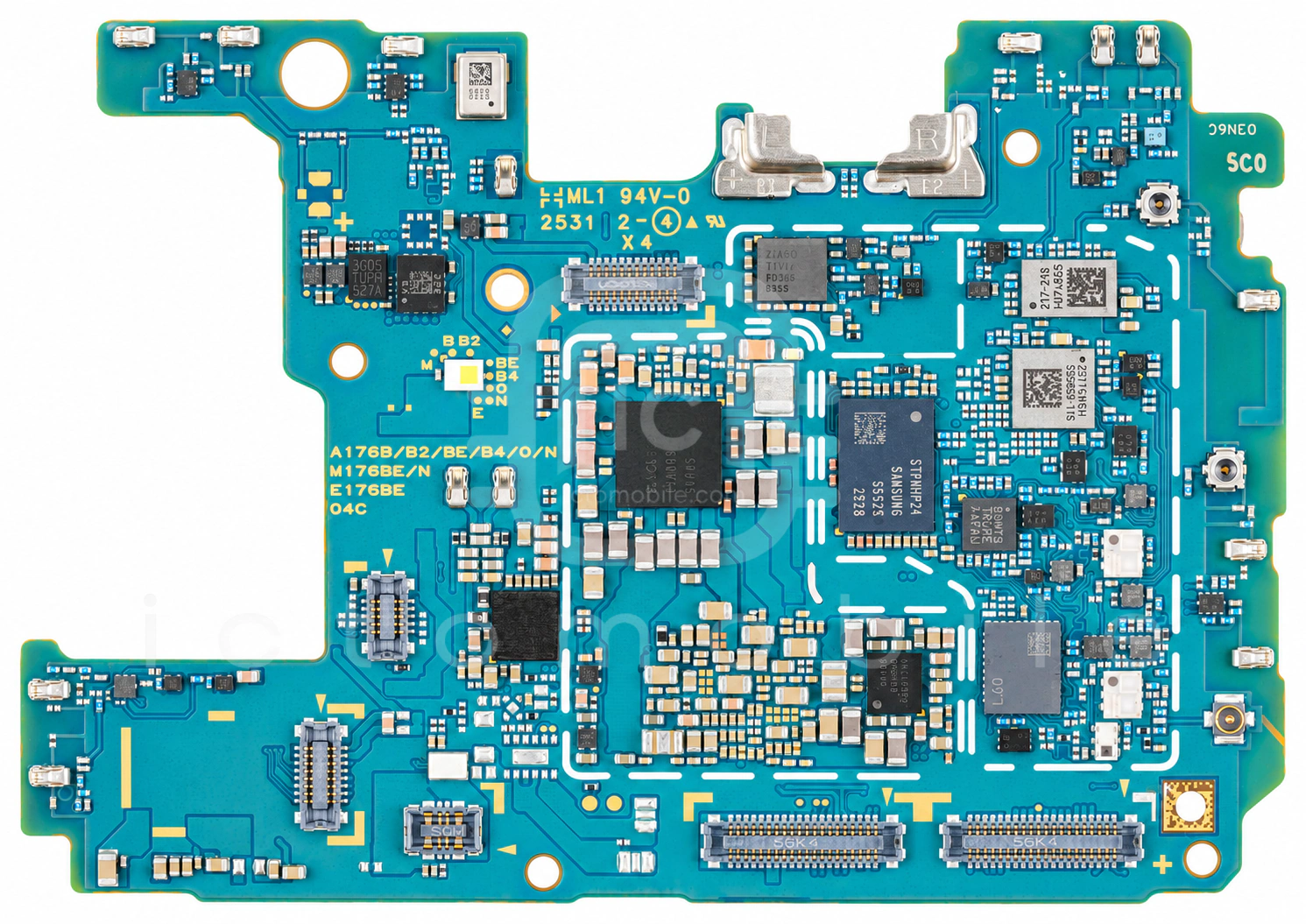

تصویر پشت برد گوشی با نقاط آی‌سی
پشت برد
↗

برد تعاملی است روی شماره هر قطعه بزنید تا اطلاعات آن در فهرست انتخاب شود.

نقشه قطعات

آی‌سی‌های این برد

۲۴ موقعیت از ۲۴ موقعیت

ردیفشماره فنینوع آی‌سیسازندهابزارها
۱S2MPU15X01تغذیه (PMU)Samsung semiconductor←
۲AW88230CSRآمپلی فایر صوتAwinic←
۳ST21NFCLNFCSTMicroelectronics←
۴L60ماژول FEM باندهای 3G و 4G (سوئیچ آنتن + پاور آمپلی فایر)نامعلوم←
۵LSM6DSOQسنسور شتاب و ژیروسکوپ (Accelerometer and Gyroscope)STMicroelectronics←
۶STM32G051F8Y6TRمیکروکنترلرSTMicroelectronics←
۷S2MF301A01-6030تغذیه (PMU)Samsung semiconductor←
۸S5525فرستنده و گیرنده رادیویی (RF Transceiver)Samsung semiconductor←
۹MXG4300SWCسنسور مغناطیسی قطب نما (Compass)Haechitech←
۱۰MXD83M7Bآمپلی فایر کم نویز (LNA)MAXSCEND←
۱۱S5825APT (Average Power Tracking)Samsung semiconductor←
۱۲S5825APT (Average Power Tracking)Samsung semiconductor←
۱۳S5N5C20X00-6030بلوتوث، وای فای (wifi) و رادیو FMSamsung semiconductor←
۱۴S2MPA05X01تغذیه (PMU)Samsung semiconductor←
۱۵SM5461شارژSilicon Mitus←
۱۶Exynos 1330 5G S5E8535CPU بخش Application و BasebandSamsung semiconductor←
۱۷KM8F9001JA-B816حافظه uMCP (هارد)Samsung semiconductor←
۱۸OM9901-11پاور آمپلی فایر GSMOnmicro←
۱۹B787آمپلی فایر کم نویز (LNA)نامعلوم←
۲۰S55653-11Sپاور آمپلی فایر 3G و 4GSMARTMICRO←
۲۱SM3010تغذیه صفحه نمایشSilicon Mitus←
۲۲S3K250AFDV-MF35میکروکنترلرSamsung semiconductor←
۲۳AAGآمپلی فایر صوتنامعلوم←
۲۴QEZKپاور آمپلی فایر 3G و 4Gنامعلوم←
