برد سامسونگ A17 4G (SM-A175F)

SM-A175F

برای انتخاب آسان‌تر هر قطعه، از فهرست قطعات زیر نقشه استفاده کنید. نقاط روی تصویر موقعیت دقیق قطعات را نشان می‌دهند.

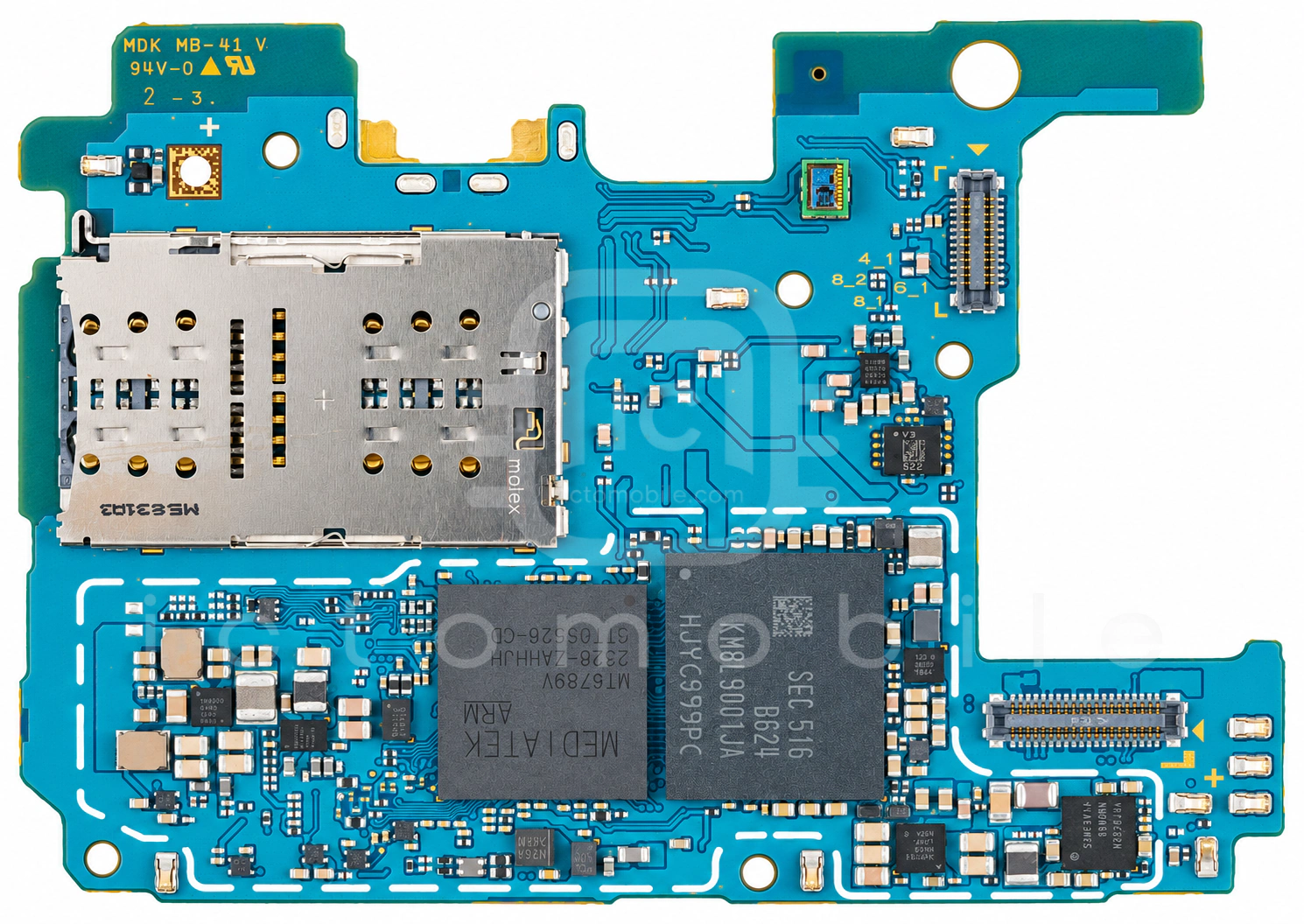

تصویر روی برد گوشی با نقاط آی‌سی
روی برد

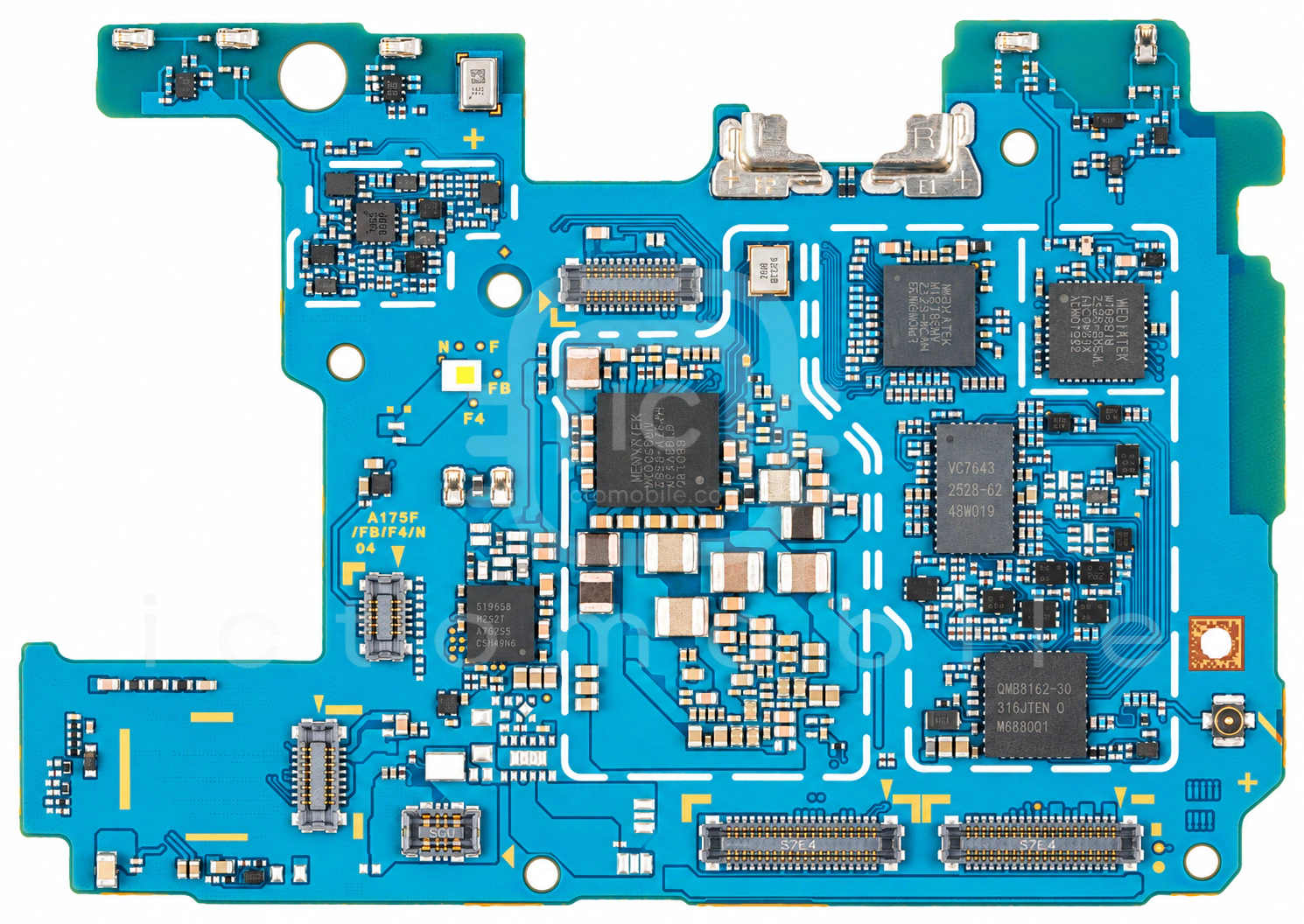

تصویر پشت برد گوشی با نقاط آی‌سی
پشت برد
↗

برد تعاملی است روی شماره هر قطعه بزنید تا اطلاعات آن در فهرست انتخاب شود.

نقشه قطعات

آی‌سی‌های این برد

۲۰ موقعیت از ۲۰ موقعیت

ردیفشماره فنینوع آی‌سیسازندهابزارها
۱LSM6DSOQسنسور شتاب و ژیروسکوپ (Accelerometer and Gyroscope)STMicroelectronics←
۲ES26P4NAدیود محافظ ولتاژ TVSWuxi Etek Microelectronics Co←
۳MAX77816کانورتر ولتاژ (DC/DC Voltage Converter)Maxim←
۴KM8L9001JA-B624حافظه uMCP (هارد)Samsung semiconductor←
۵SMA1305آمپلی فایر صوتSilicon Mitus←
۶S3K250AFDV-MF35میکروکنترلرSamsung semiconductor←
۷S2MF301A01-6030تغذیه (PMU)Samsung semiconductor←
۸VC7643-62پاور آمپلی فایر 3G و 4GVANCHIP←
۹MT6186MVفرستنده و گیرنده رادیویی (RF Transceiver)Mediatek←
۱۰MT6366MWتغذیه (PMU)Mediatek←
۱۱AW32918SFCRمحافظ اضافه ولتاژAwinic←
۱۲MT6631Nبلوتوث، وای فای (wifi) ، رادیو FM و GPSMediatek←
۱۳SX9385سنسور GRIP/SARSEMTECH←
۱۴SM3010تغذیه صفحه نمایشSilicon Mitus←
۱۵SM5461شارژSilicon Mitus←
۱۶S3NRN6HXS1-MS30NFCSamsung semiconductor←
۱۷MediaTek Helio G99 MT6789CPU بخش Application و BasebandMediatek←
۱۸S2MPB03X01-6031تغذیه دوربینSamsung semiconductor←
۱۹OM8816-51Sپاور آمپلی فایر GSMOnmicro←
۲۰MXG4300SWCسنسور مغناطیسی قطب نما (Compass)Haechitech←
