محیط اپلیکیشن ICTOMobile و نمایش نقشهٔ برد موبایل
رفتن به فهرست قطعات
مدل‌های گوشی←

برد شیائومی Redmi Note 11 Pro 4G (3510K6TM0A5A)

3510K6TM0A5A

برای انتخاب آسان‌تر هر قطعه، از فهرست قطعات زیر نقشه استفاده کنید. نقاط روی تصویر موقعیت دقیق قطعات را نشان می‌دهند.

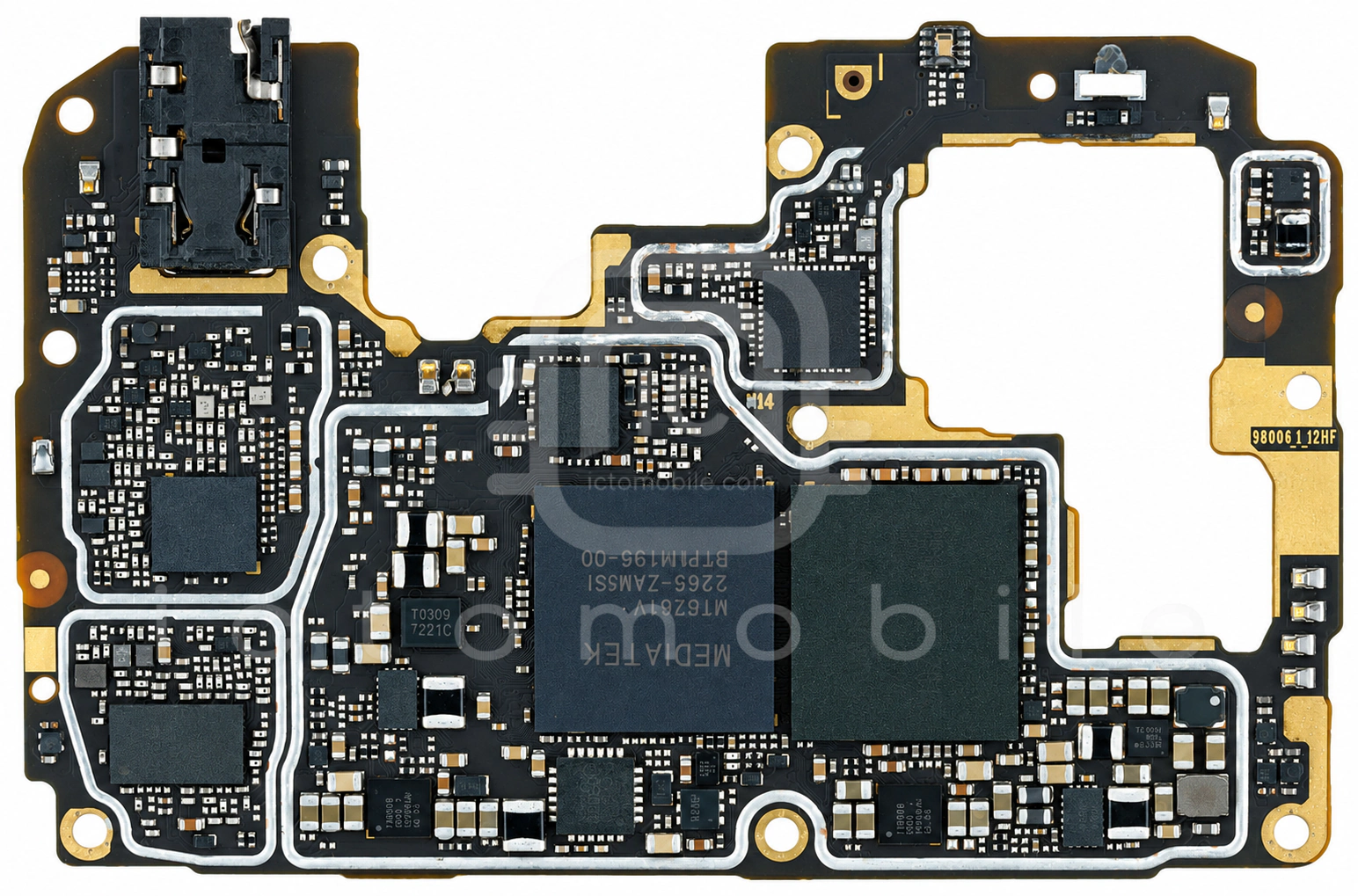

تصویر روی برد گوشی با نقاط آی‌سی
روی برد

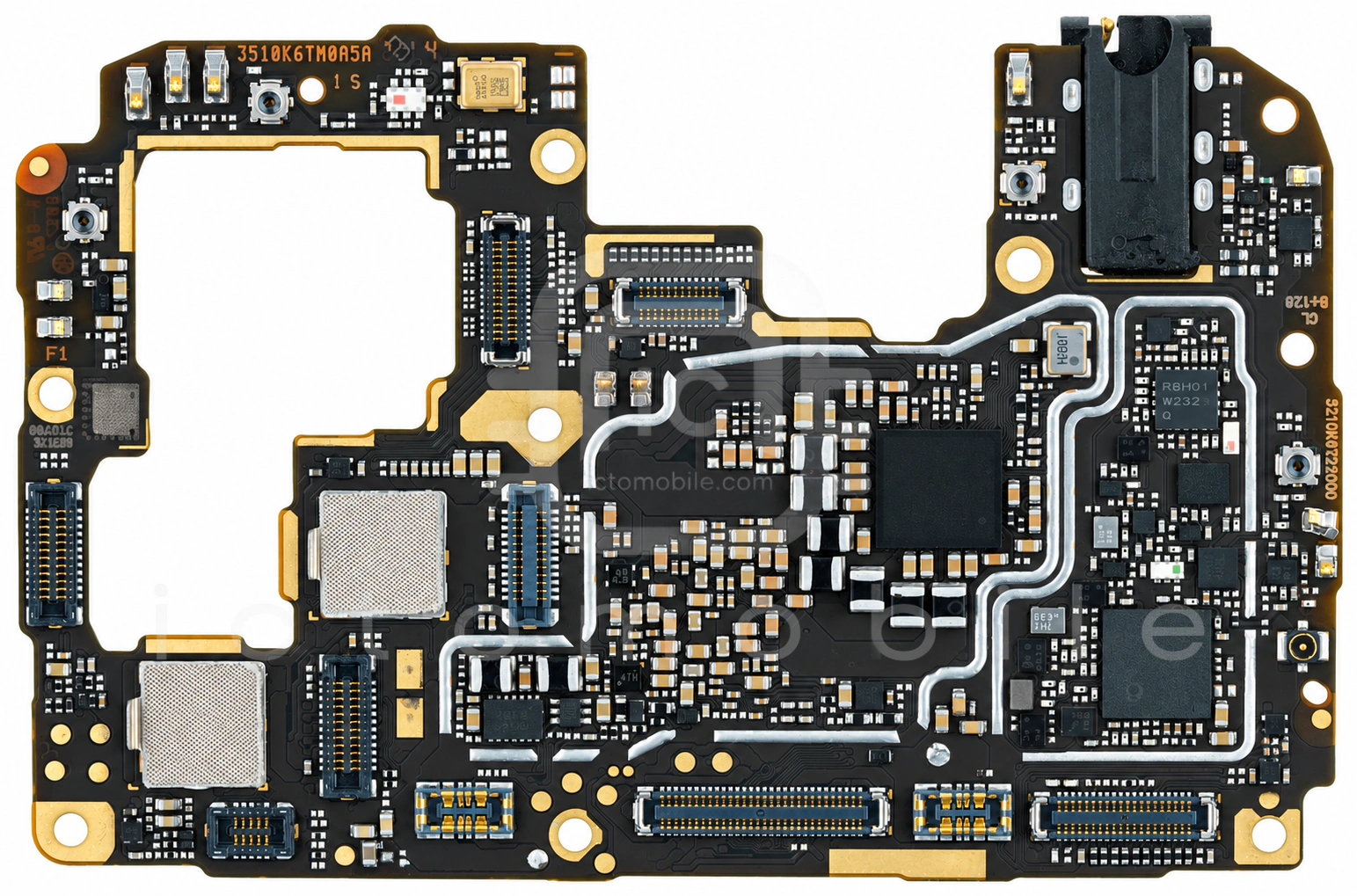

تصویر پشت برد گوشی با نقاط آی‌سی
پشت برد
↗

برد تعاملی است روی شماره هر قطعه بزنید تا اطلاعات آن در فهرست انتخاب شود.

نقشه قطعات

آی‌سی‌های این برد

۲۱ موقعیت از ۲۱ موقعیت

ردیفشماره فنینوع آی‌سیسازندهابزارها
۱LN3420ADT2AGترانزیستور MosfetLRC←
۲MediaTek Helio G96 MT6781V-CDCPU بخش Application و BasebandMediatek←
۳ICM-42607-Pسنسور شتاب و ژیروسکوپ (Accelerometer and Gyroscope)InvenSense←
۴AW87579FCRآمپلی فایر صوتAwinic←
۵AW87579FCRآمپلی فایر صوتAwinic←
۶MT6186MVفرستنده و گیرنده رادیویی (RF Transceiver)Mediatek←
۷SM3010Bتغذیه صفحه نمایشSilicon Mitus←
۸VC7643-62پاور آمپلی فایر 3G و 4GVANCHIP←
۹MXD8539Hسوئیچ آنتنMAXSCEND←
۱۰SFMR8H0C001سوئیچ آنتن DiversityWISOL←
۱۱VC7925-21ماژول FEM باندهای 3G و 4G و 5G (سوئیچ آنتن + پاور آمپلی فایر)VANCHIP←
۱۲KTU1001Aسوئیچ آنالوگKinetic Technologies←
۱۳MT6366Wتغذیه (PMU)Mediatek←
۱۴MT6631Nبلوتوث، وای فای (wifi) ، رادیو FM و GPSMediatek←
۱۵OCP8132Aدرایور LED فلاش دوربینOrient Chip Semiconductor←
۱۶SYV690QCCشارژSilergy←
۱۷PN557A1EV-C101NFCNXP Semiconductors←
۱۸LN8000شارژLion Semiconductor←
۱۹KM8L9001JM-B624حافظه uMCP (هارد)Samsung semiconductor←
۲۰LN8000شارژLion Semiconductor←
۲۱RT1715درایور USB Type-CRichTek←
