برد شیائومی Redmi Note 8 2021 (LLDM536)

LLDM536

برای انتخاب آسان‌تر هر قطعه، از فهرست قطعات زیر نقشه استفاده کنید. نقاط روی تصویر موقعیت دقیق قطعات را نشان می‌دهند.

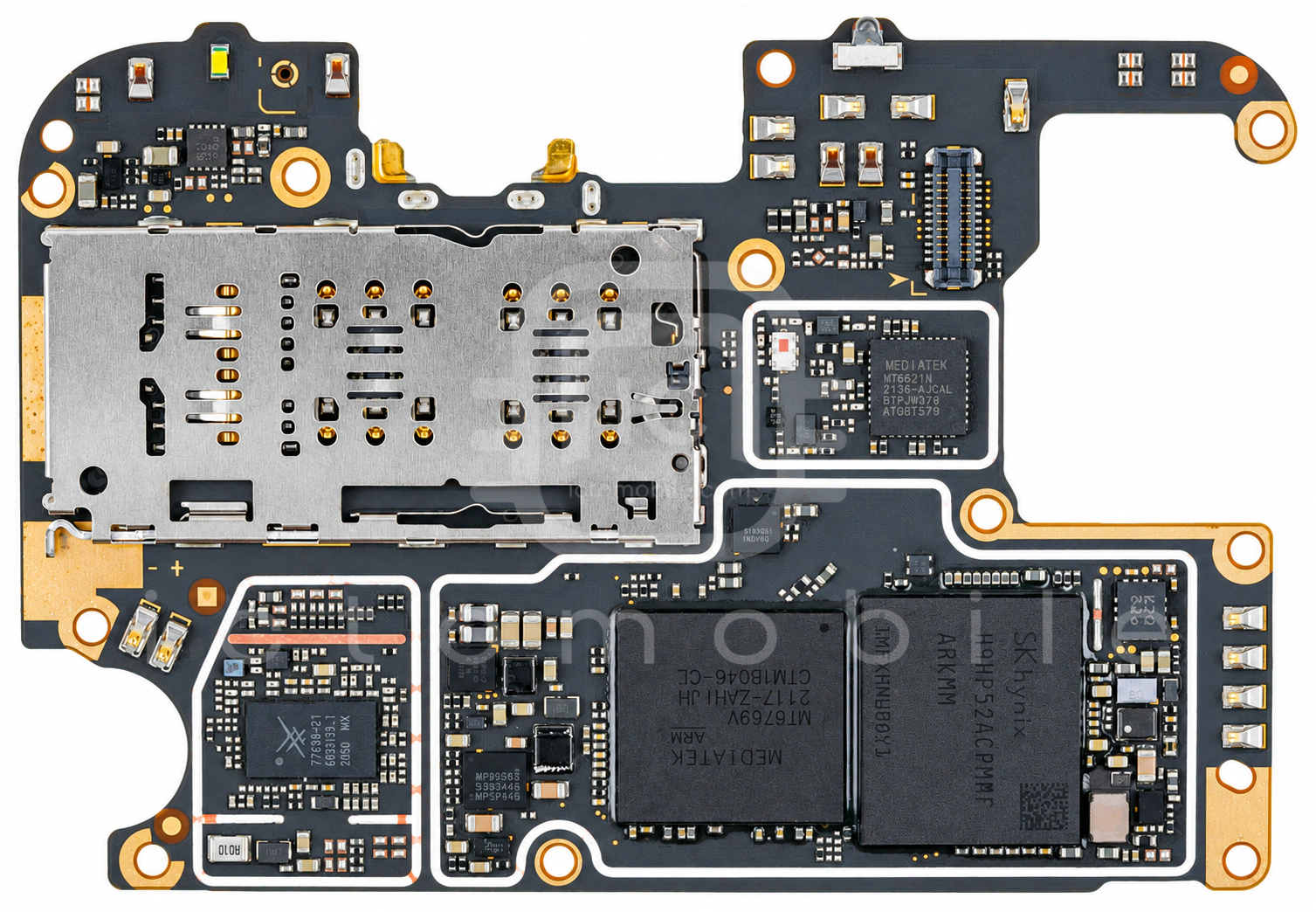

تصویر روی برد گوشی با نقاط آی‌سی
روی برد

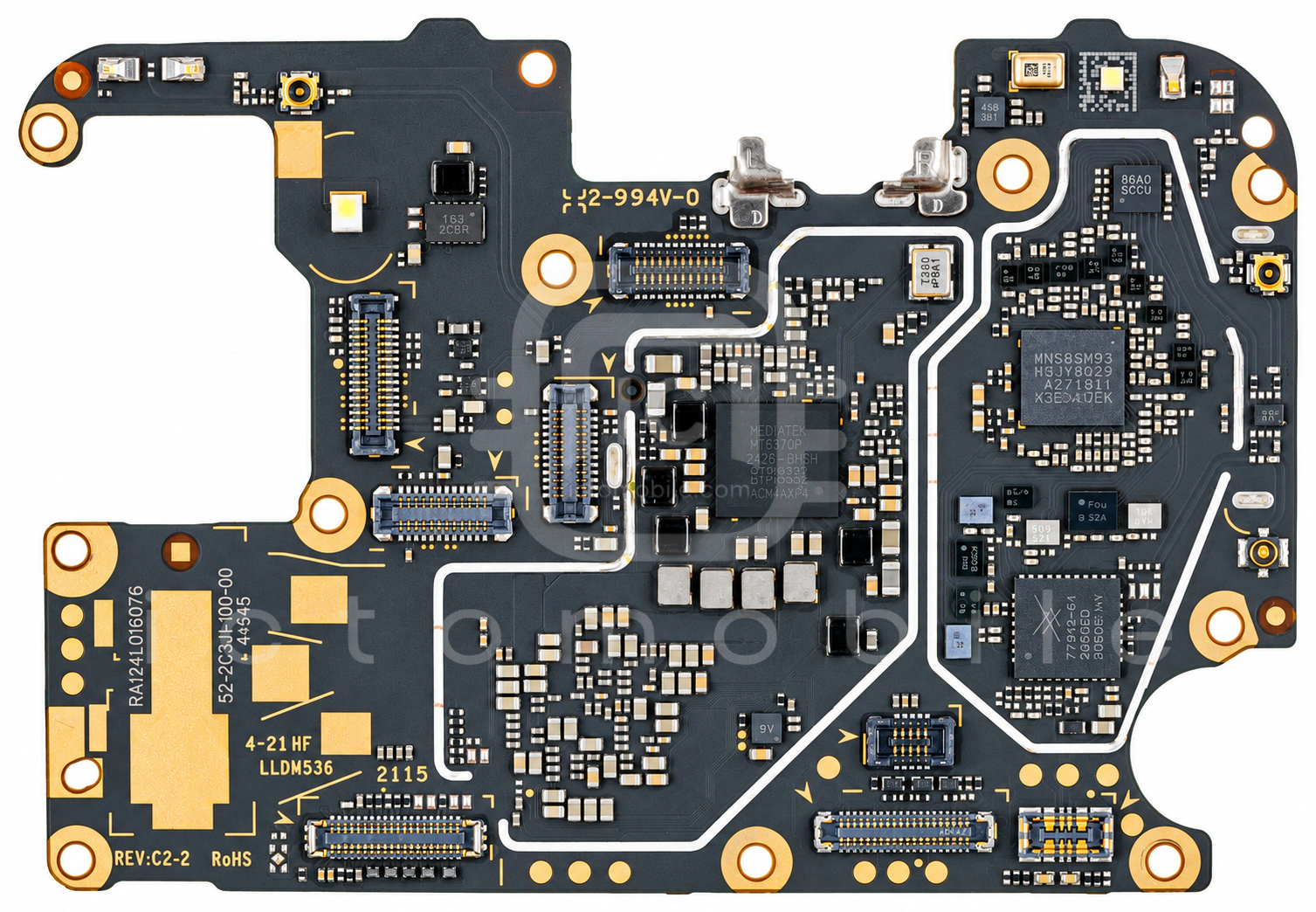

تصویر پشت برد گوشی با نقاط آی‌سی
پشت برد
↗

برد تعاملی است روی شماره هر قطعه بزنید تا اطلاعات آن در فهرست انتخاب شود.

نقشه قطعات

آی‌سی‌های این برد

۱۶ موقعیت از ۱۶ موقعیت

ردیفشماره فنینوع آی‌سیسازندهابزارها
۱H9HP52ACPMADAR-KMMحافظه eMCP (هارد)Skhynix←
۲OCP2131WPADتغذیه صفحه نمایشOrient Chip Semiconductor←
۳MediaTek Helio G85 MT6769V-CZCPU بخش Application و BasebandMediatek←
۴CS35L41Bآمپلی فایر صوتCirrus Logic←
۵MT6358VWتغذیه (PMU) و Codec صوتMediatek←
۶MT6177Wفرستنده و گیرنده رادیویی (RF Transceiver)Mediatek←
۷OCP8132Aدرایور LED فلاش دوربینOrient Chip Semiconductor←
۸SMB1351شارژQUALCOMM Incorporated←
۹MXD86A0Sسوئیچ آنتن DiversityMAXSCEND←
۱۰KTD3136درایور بک لایت LCDKinetic Technologies←
۱۱SKY77912-61ماژول FEM (سوئیچ آنتن کلی + پاور آمپلی فایر GSM)Skyworks Solutions Inc←
۱۲MT6631Nبلوتوث، وای فای (wifi) ، رادیو FM و GPSMediatek←
۱۳ET9552محافظ اضافه ولتاژWuxi Etek Microelectronics Co←
۱۴TS5MP646سوئیچ آنالوگ SPDTTexas Instruments←
۱۵BMI160سنسور شتاب و ژیروسکوپ (Accelerometer and Gyroscope)Bosch←
۱۶SKY77638-21پاور آمپلی فایر 3G و 4GSkyworks Solutions Inc←
