برد شیائومی Poco M5 (L19A)

L19A

برای انتخاب آسان‌تر هر قطعه، از فهرست قطعات زیر نقشه استفاده کنید. نقاط روی تصویر موقعیت دقیق قطعات را نشان می‌دهند.

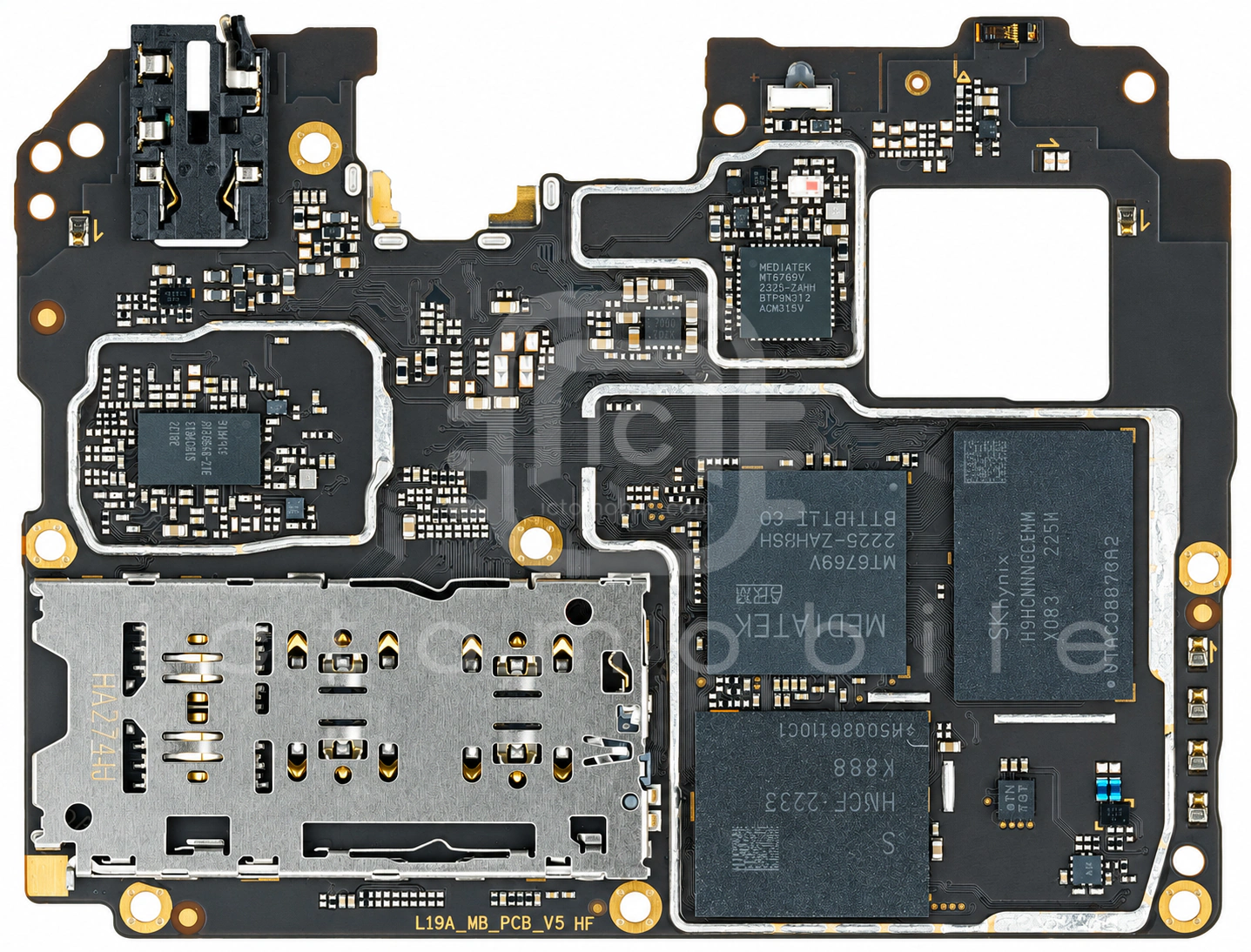

تصویر روی برد گوشی با نقاط آی‌سی
روی برد

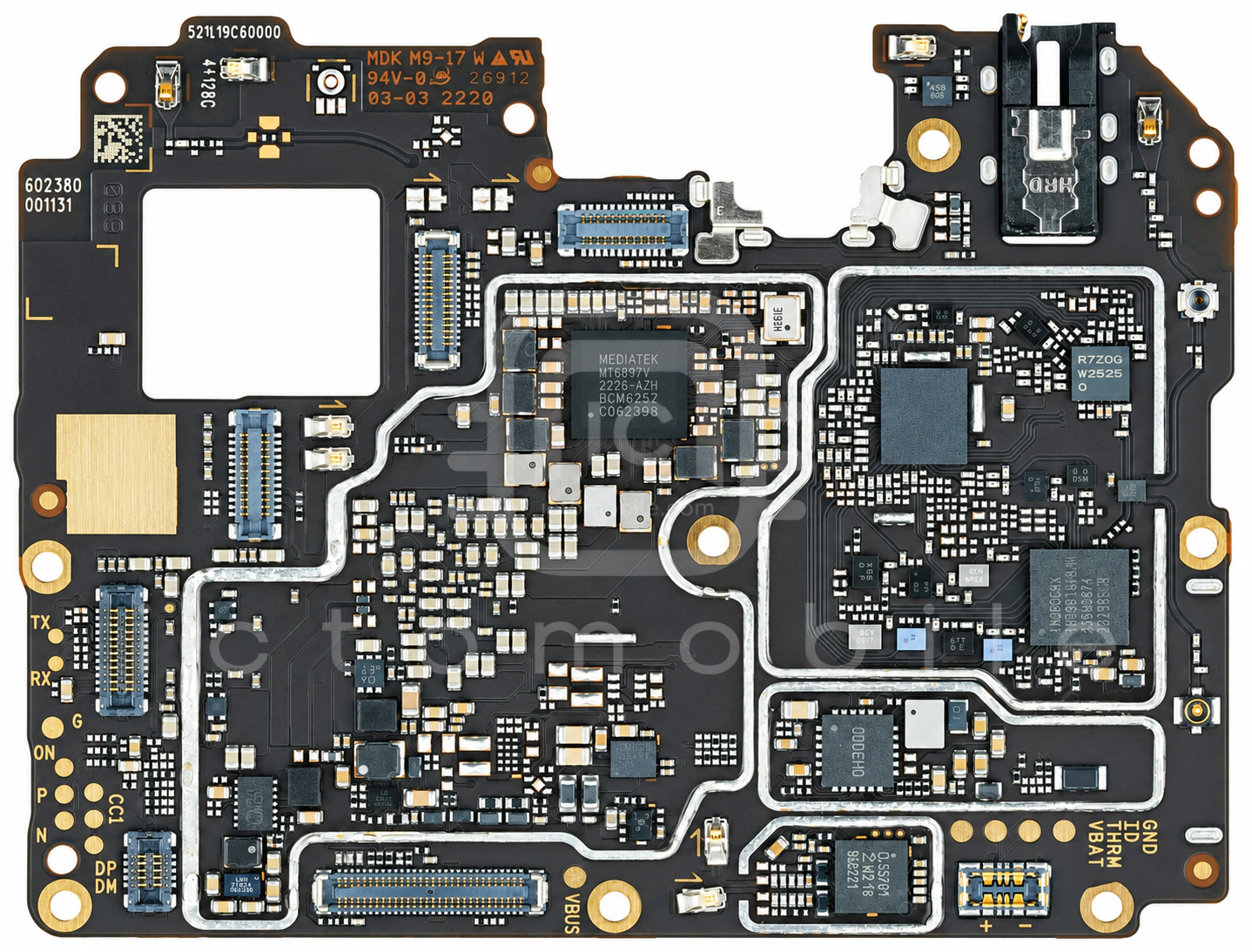

تصویر پشت برد گوشی با نقاط آی‌سی
پشت برد
↗

برد تعاملی است روی شماره هر قطعه بزنید تا اطلاعات آن در فهرست انتخاب شود.

نقشه قطعات

آی‌سی‌های این برد

۱۸ موقعیت از ۱۸ موقعیت

ردیفشماره فنینوع آی‌سیسازندهابزارها
۱H54G56CYRBX247حافظه RAMSkhynix←
۲RR88643-21Eماژول FEM باندهای 3G و 4G (سوئیچ آنتن + پاور آمپلی فایر)RADROCK←
۳SFMR7Z0C001سوئیچ آنتن DiversityWISOL←
۴PN557A1EV-C101NFCNXP Semiconductors←
۵BMI260سنسور شتاب و ژیروسکوپ (Accelerometer and Gyroscope)Bosch←
۶MT6186MVفرستنده و گیرنده رادیویی (RF Transceiver)Mediatek←
۷SIA8152TPآمپلی فایر صوتVishay Siliconix←
۸MT6366MWتغذیه (PMU)Mediatek←
۹KTU1001Aسوئیچ آنالوگKinetic Technologies←
۱۰MT6631Nبلوتوث، وای فای (wifi) ، رادیو FM و GPSMediatek←
۱۱HN8T062EHKX039حافظه UFS (هارد)Skhynix←
۱۲OCP8132Aدرایور LED فلاش دوربینOrient Chip Semiconductor←
۱۳KTD3136درایور بک لایت LCDKinetic Technologies←
۱۴SYV690QCCشارژSilergy←
۱۵WL2866Dتغذیه دوربینOmniVision←
۱۶OCP2131WPADتغذیه صفحه نمایشOrient Chip Semiconductor←
۱۷MediaTek Helio G99 MT6789CPU بخش Application و BasebandMediatek←
۱۸RR88916-81Hپاور آمپلی فایر 3G و 4GRADROCK←
