برد شیائومی MI 14T (1351N12AM0A01)

1351N12AM0A01

برای انتخاب آسان‌تر هر قطعه، از فهرست قطعات زیر نقشه استفاده کنید. نقاط روی تصویر موقعیت دقیق قطعات را نشان می‌دهند.

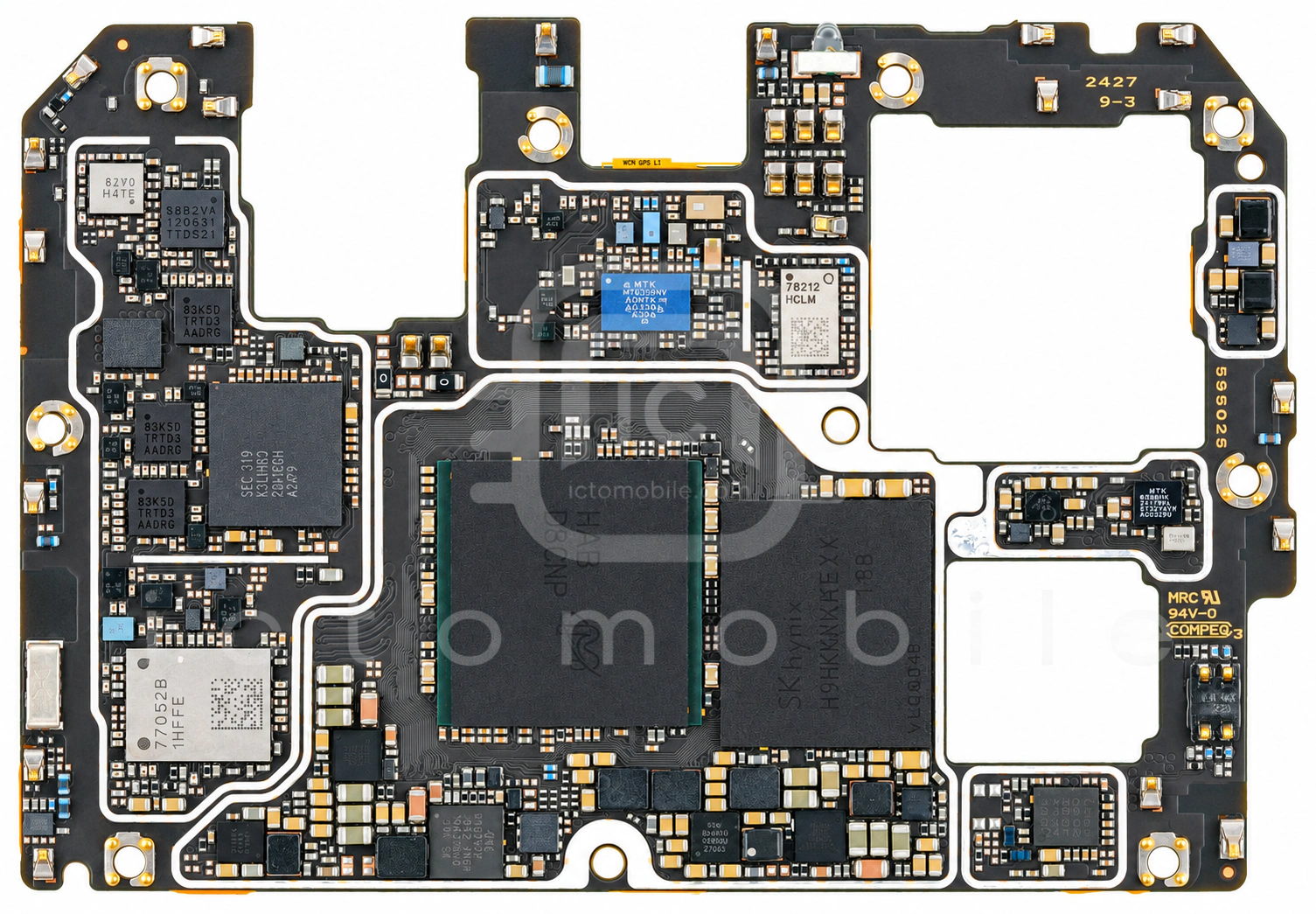

تصویر روی برد گوشی با نقاط آی‌سی
روی برد

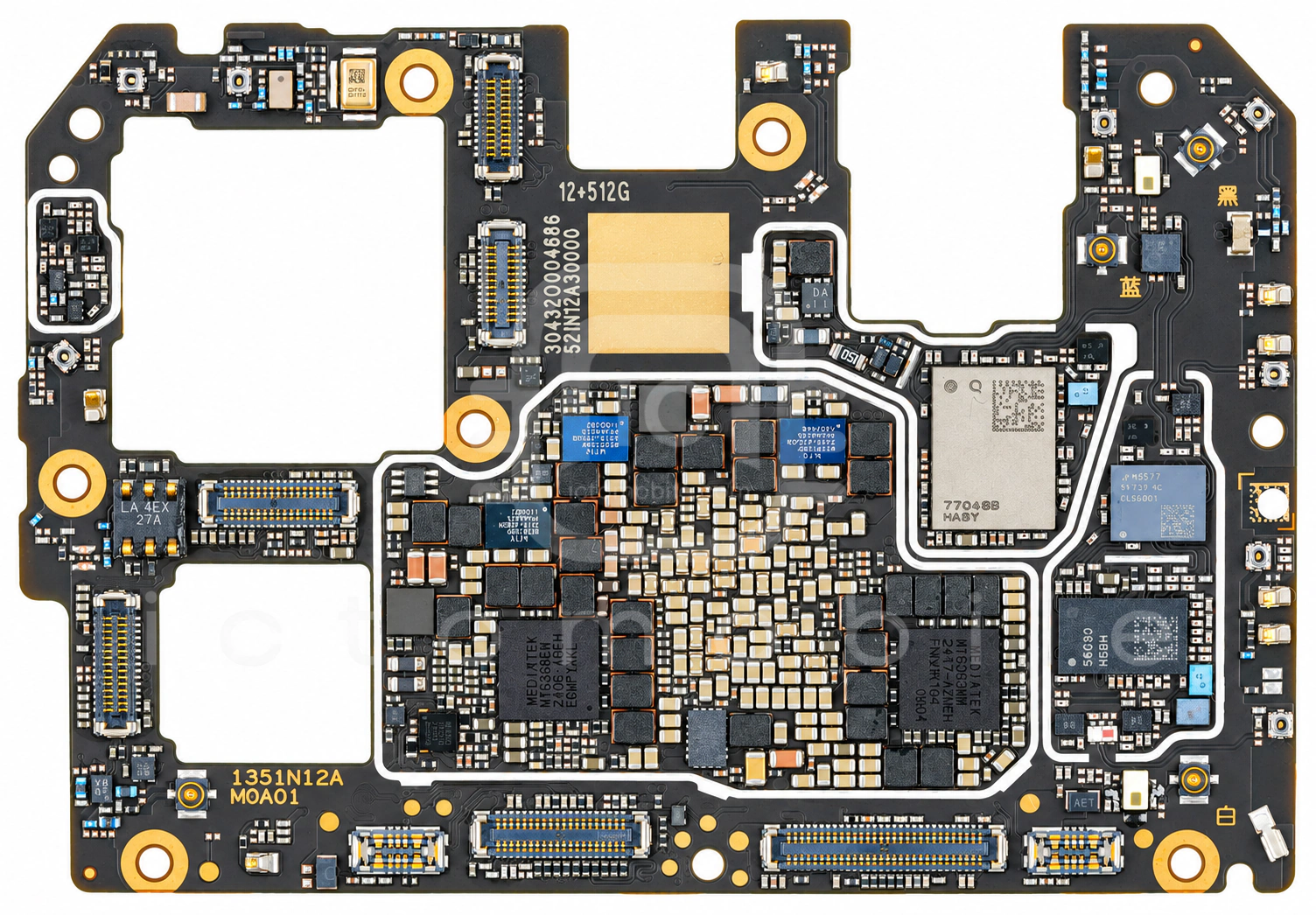

تصویر پشت برد گوشی با نقاط آی‌سی
پشت برد
↗

برد تعاملی است روی شماره هر قطعه بزنید تا اطلاعات آن در فهرست انتخاب شود.

نقشه قطعات

آی‌سی‌های این برد

۳۳ موقعیت از ۳۳ موقعیت

ردیفشماره فنینوع آی‌سیسازندهابزارها
۱Dimensity 8300-Ultra MT6897CPU بخش Application و BasebandMediatek←
۲22U5VHNFCNXP Semiconductors←
۳SC8541CFFRشارژSOUTHCHIP←
۴MT6319UPتغذیه (PMU)Mediatek←
۵MT6685HPبافر کلاکMediatek←
۶QM77048Bماژول FEM باندهای 3G و 4G و 5G (سوئیچ آنتن + پاور آمپلی فایر)QORVO←
۷MT6319RPتغذیه (PMU)Mediatek←
۸MXD98B2VAسوئیچ آنتن DiversityMAXSCEND←
۹QM56030ماژول FEM باندهای 2G و 3G و 4GQORVO←
۱۰QM78212ماژول FEM باندهای 3G و 4G (سوئیچ آنتن + پاور آمپلی فایر)QORVO←
۱۱MT6368EWتغذیه (PMU)Mediatek←
۱۲MXD83K5Dآمپلی فایر کم نویز (LNA)MAXSCEND←
۱۳HL5280درایور USB Type-CHalo Microelectronics←
۱۴HN8T274EJKX130حافظه UFS (هارد)Skhynix←
۱۵OCP81373WPADکانورتر ولتاژ (DC/DC Voltage Converter)Orient Chip Semiconductor←
۱۶QM66210سوئیچ آنتن DiversityQORVO←
۱۷MT6399APT (Average Power Tracking)Mediatek←
۱۸AW86927FCRدرایور ویبراتورAwinic←
۱۹AW88261FORآمپلی فایر صوتAwinic←
۲۰MT6637XPبلوتوث، وای فای (wifi) و GPSMediatek←
۲۱LSM6DSOQسنسور شتاب و ژیروسکوپ (Accelerometer and Gyroscope)STMicroelectronics←
۲۲MXD83K5Dآمپلی فایر کم نویز (LNA)MAXSCEND←
۲۳MXD83K5Dآمپلی فایر کم نویز (LNA)MAXSCEND←
۲۴MT6363MWتغذیه (PMU)Mediatek←
۲۵MT6375Pتغذیه (PMU)Mediatek←
۲۶SC8541CFFRشارژSOUTHCHIP←
۲۷MT6319OPتغذیه (PMU)Mediatek←
۲۸SGM3838تغذیه صفحه نمایشSG Micro←
۲۹QM77052Bپاور آمپلی فایر 3G و 4G و 5GQORVO←
۳۰WL2868Cتغذیه دوربینWILLSEMI←
۳۱QFM3577ماژول FEM باندهای 3G و 4G (سوئیچ آنتن + پاور آمپلی فایر)QUALCOMM Incorporated←
۳۲MT62F1536M64D8CL-023 WTحافظه RAMMicron←
۳۳MT6199Wفرستنده و گیرنده رادیویی (RF Transceiver)Mediatek←
