برد آیفون SE

برای انتخاب آسان‌تر هر قطعه، از فهرست قطعات زیر نقشه استفاده کنید. نقاط روی تصویر موقعیت دقیق قطعات را نشان می‌دهند.

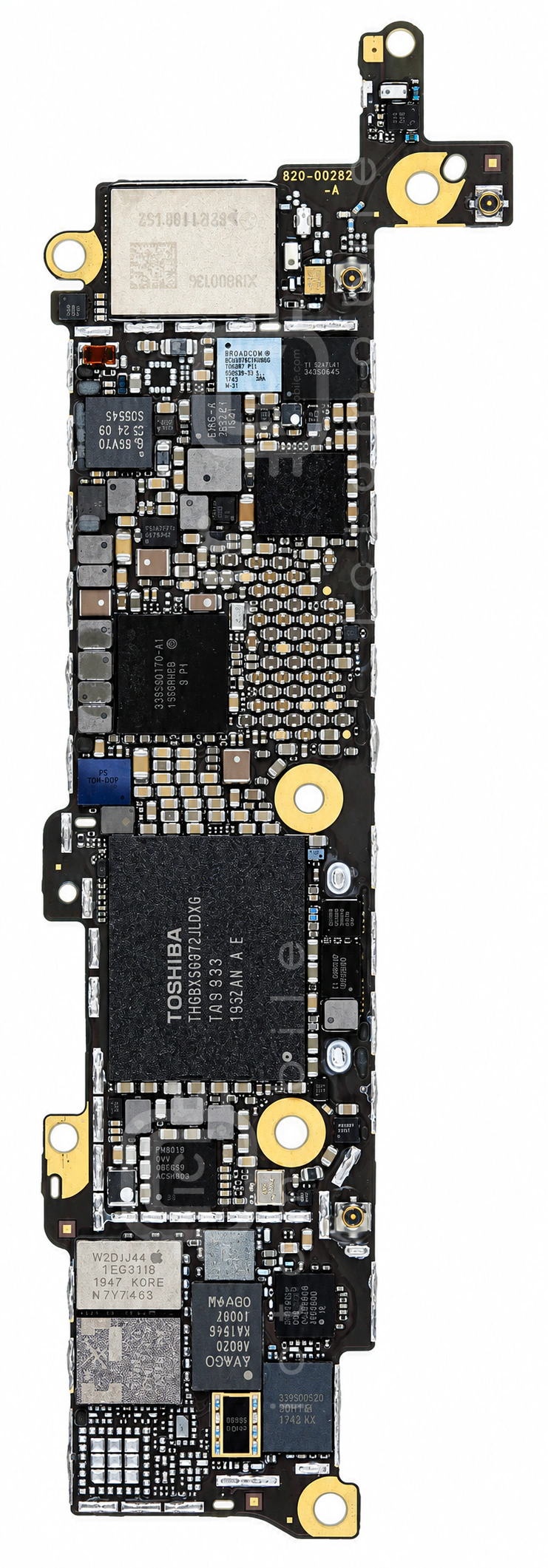

تصویر روی برد گوشی با نقاط آی‌سی
روی برد

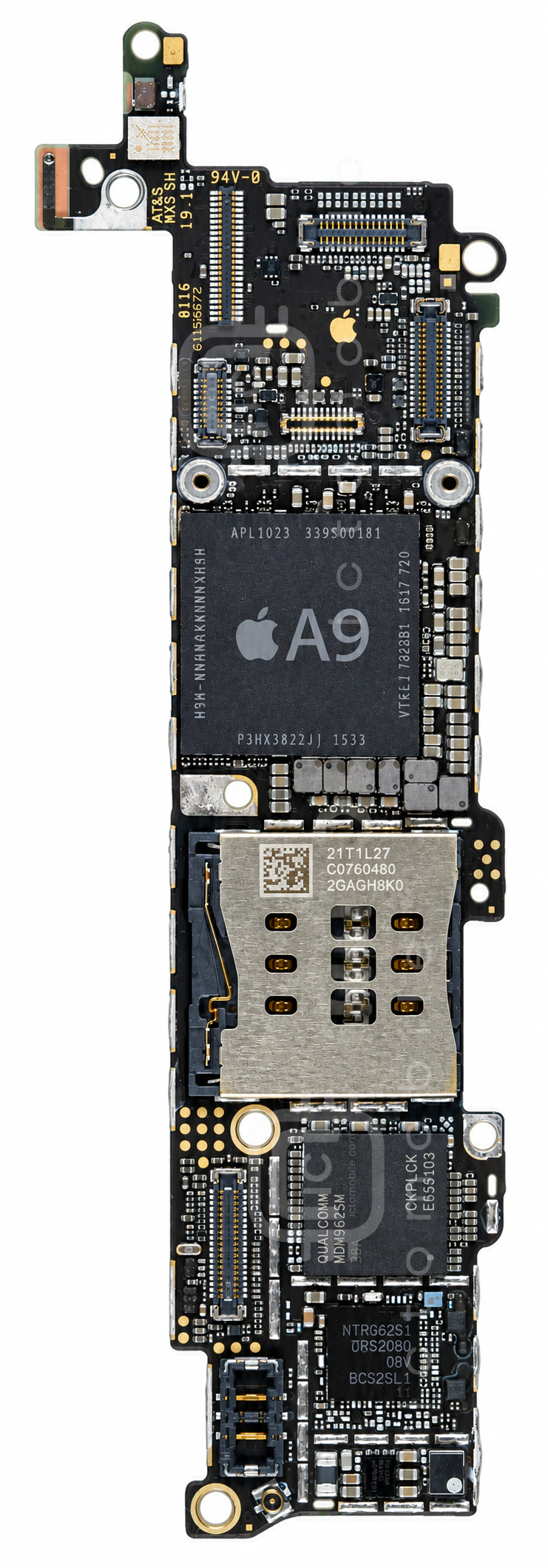

تصویر پشت برد گوشی با نقاط آی‌سی
پشت برد
↗

برد تعاملی است روی شماره هر قطعه بزنید تا اطلاعات آن در فهرست انتخاب شود.

نقشه قطعات

آی‌سی‌های این برد

۵۱ موقعیت از ۵۱ موقعیت

ردیفشماره فنینوع آی‌سیسازندهابزارها
۱343S0645درایور صفحه لمسی (تاچ) (Touch Screen)Texas Instruments←
۲SN2400AB0شارژTexas Instruments←
۳74AUP2G3404GNگیت بافرNXP Semiconductors←
۴Inductor 1uH 3.6Aسلف (Inductor)نامعلوم←
۵D5256سوئیچ آنتن DiversityTDK-EPC←
۶Inductor 1.2uH 3.0Aسلف (Inductor)نامعلوم←
۷LP5907SNX-2.85رگولاتور ولتاژ LDOTexas Instruments←
۸M34128حافظه EEPROMSTMicroelectronics←
۹QFE1100ردیاب پوش توان (EPT)QUALCOMM Incorporated←
۱۰PN66VEU3NFCNXP Semiconductors←
۱۱CSD68827Wترانزیستور MosfetTexas Instruments←
۱۲RF1352گیت بافرRFMD←
۱۳CXA2973GCسوئیچ SP3TSony←
۱۴LM3539A1درایور بک لایت LCDTexas Instruments←
۱۵LM3564A1TMXدرایور LED فلاش دوربینNational Semiconductor←
۱۶BCM5976C1KUB6Gدرایور صفحه لمسی (تاچ) (Touch Screen)Broadcom←
۱۷CXA2973GCسوئیچ SP3TSony←
۱۸SKY77611پاور آمپلی فایر GSM و 3G و 4GSkyworks Solutions Inc←
۱۹LM3638A1کانورتر ولتاژ سنسور اثر انگشت (Finger Print)Texas Instruments←
۲۰339S00077بلوتوث و وای فای (BT & WIFI)Universal Scientific Industrial←
۲۱RF1346تیونر آنتن RFRFMD←
۲۲THGBX5G7D2KLDXGحافظه Nand Flash (هارد)Toshiba Semiconductor←
۲۳FAN48614BUC50Xکانورتر ولتاژ (DC/DC Voltage Converter)Fairchild Semiconductor←
۲۴CBTL1610A3UKدرایور USB و شارژNXP Semiconductors←
۲۵HSCDTD601A-19سنسور مغناطیسی قطب نما (Compass)ALPS←
۲۶WFR1620فرستنده و گیرنده رادیویی (RF Transceiver)QUALCOMM Incorporated←
۲۷Inductor 10uH 0.32Aسلف (Inductor)نامعلوم←
۲۸74LVC1G34GXگیت بافرNXP Semiconductors←
۲۹RF5159سوئیچ آنتن اصلیRFMD←
۳۰Inductor 1uH 3.6Aسلف (Inductor)نامعلوم←
۳۱Inductor 1uH 0.4Aسلف (Inductor)نامعلوم←
۳۲H9HKNNN81UMUMR-NLHحافظه RAMSkhynix←
۳۳338S00105Codec صوتCirrus Logic←
۳۴TQF6410ماژول FEM باندهای 3G و 4G (سوئیچ آنتن + پاور آمپلی فایر)TriQuint Semiconductor←
۳۵SKY77802-23ماژول FEM باندهای 3G و 4G (سوئیچ آنتن + پاور آمپلی فایر)Skyworks Solutions Inc←
۳۶SKY77357پاور آمپلی فایر GSMSkyworks Solutions Inc←
۳۷Inductor 1uH 3.6Aسلف (Inductor)نامعلوم←
۳۸Inductor 1uH 2.5Aسلف (Inductor)نامعلوم←
۳۹MPU-6700-12-COMBOسنسور شتاب و ژیروسکوپ (Accelerometer and Gyroscope)InvenSense←
۴۰TQF6430ماژول FEM باندهای 3G و 4G (سوئیچ آنتن + پاور آمپلی فایر)TriQuint Semiconductor←
۴۱338S00171تغذیه بخش ApplicationDialog←
۴۲MDM9625MCPU بخش BasebandQUALCOMM Incorporated←
۴۳CAT24C08C4Aحافظه EEPROMON Semiconductor←
۴۴74LVC1G34GXگیت بافرNXP Semiconductors←
۴۵338S1825آمپلی فایر صوتCirrus Logic←
۴۶APL1022 - A9CPU بخش ApplicationApple←
۴۷AFEM-8020-AP1ماژول FEM باندهای 3G و 4G (سوئیچ آنتن + پاور آمپلی فایر)Avago←
۴۸WTR1625Lفرستنده و گیرنده رادیویی (RF Transceiver) و GPSQUALCOMM Incorporated←
۴۹TPS65730A0PYFFتغذیه صفحه نمایش و صفحه لمسی (تاچ)Texas Instruments←
۵۰Inductor 15uH 0.72Aسلف (Inductor)نامعلوم←
۵۱PM8019تغذیه بخش BasebandQUALCOMM Incorporated←
