اپلیکیشنICTOMobile

نقشه‌ها، همراهِ
میز کار شما.

بردها و قطعات را در اپلیکیشن بررسی کنید؛ مدل موردنظرتان را پیدا کنید و با ابزارهای نمایش، جزئیات نقشه را ببینید.

  • جستجوی مدل
  • نمایش لایه‌ها
  • ابزارهای نقشه
آشنایی و دریافت اپلیکیشننسخه‌ها و راهنمای نصب، در یک صفحه
محیط اپلیکیشن ICTOMobile و نمایش نقشهٔ برد موبایل
رفتن به فهرست قطعات
مدل‌های گوشی←

برد آیفون 6S

برای انتخاب آسان‌تر هر قطعه، از فهرست قطعات زیر نقشه استفاده کنید. نقاط روی تصویر موقعیت دقیق قطعات را نشان می‌دهند.

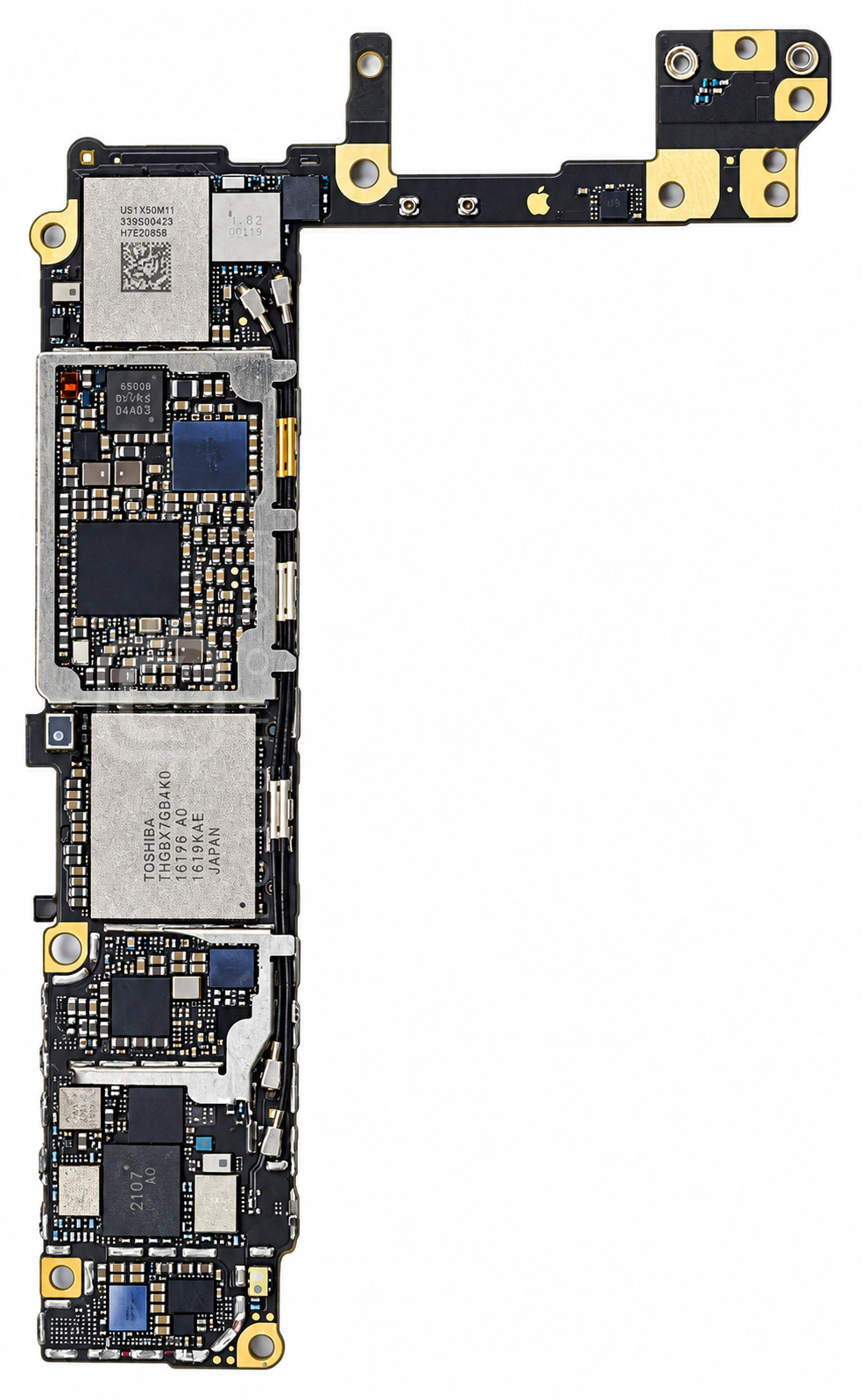

تصویر روی برد گوشی با نقاط آی‌سی
روی برد

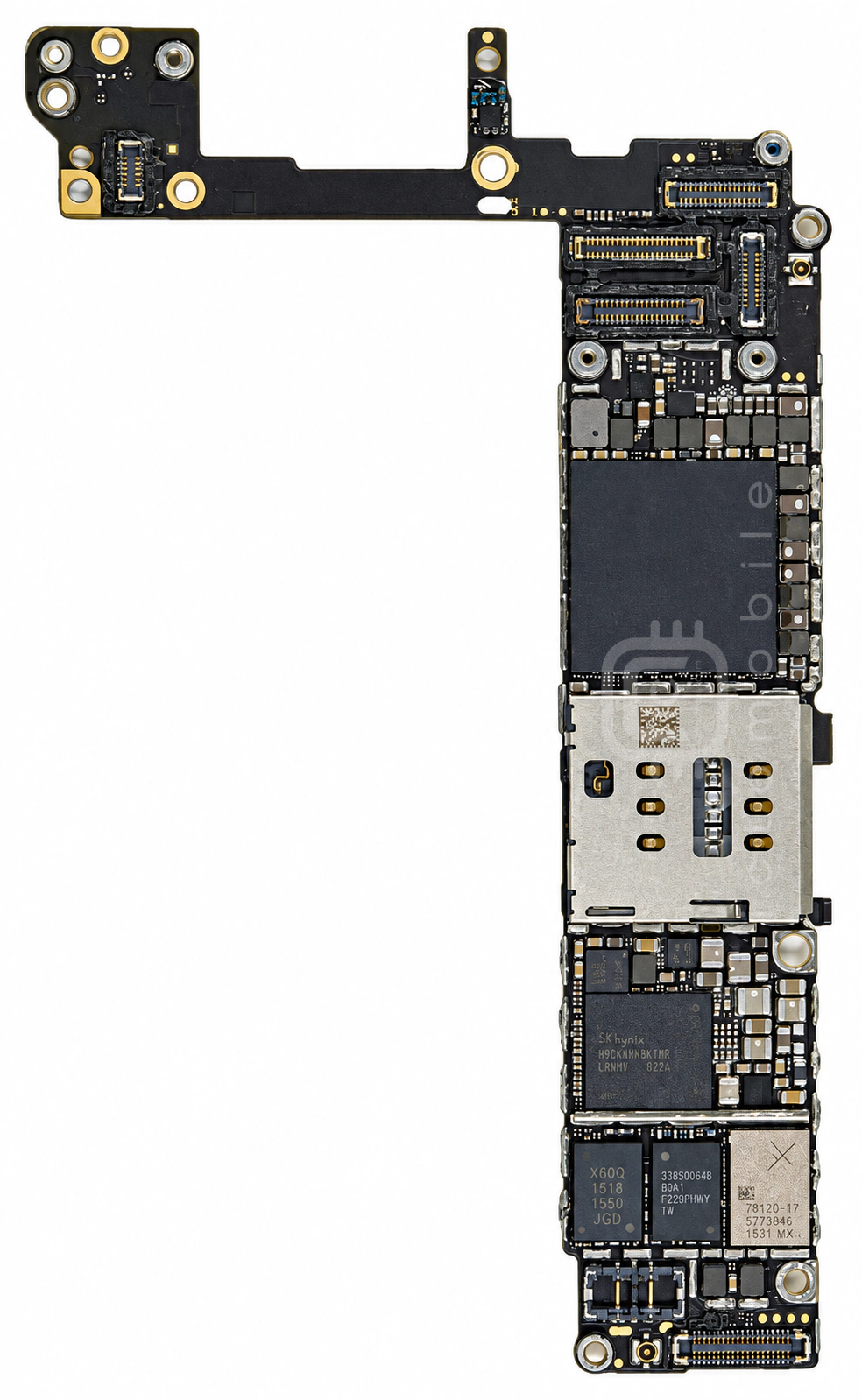

تصویر پشت برد گوشی با نقاط آی‌سی
پشت برد
↗

برد تعاملی است روی شماره هر قطعه بزنید تا اطلاعات آن در فهرست انتخاب شود.

نقشه قطعات

آی‌سی‌های این برد

۵۷ موقعیت از ۵۷ موقعیت

ردیفشماره فنینوع آی‌سیسازندهابزارها
۱Inductor 1uH 2.5Aسلف (Inductor)نامعلوم←
۲RF1361گیت بافرRFMD←
۳Inductor 1uH 3.6Aسلف (Inductor)نامعلوم←
۴LM3564A1TMXدرایور LED فلاش دوربینNational Semiconductor←
۵Inductor 15uH 0.72Aسلف (Inductor)نامعلوم←
۶ACFM-W212-AP1سوئیچ آنتنAvago←
۷PMD9635تغذیه بخش BasebandQUALCOMM Incorporated←
۸Inductor 0.47uH 3.8Aسلف (Inductor)نامعلوم←
۹WTR3925فرستنده و گیرنده رادیویی (RF Transceiver)QUALCOMM Incorporated←
۱۰SDMLSEDF4 064Gحافظه Nand Flash (هارد)SanDisk←
۱۱LMFEESGB-G54سوئیچ آنتنMurata←
۱۲SKY77812ماژول FEM باندهای 3G و 4G (سوئیچ آنتن + پاور آمپلی فایر)Skyworks Solutions Inc←
۱۳K3RG10BM-BGCHحافظه RAMSamsung semiconductor←
۱۴Inductor 1.2uH 3.0Aسلف (Inductor)نامعلوم←
۱۵FAN48614BUC50Xکانورتر ولتاژ (DC/DC Voltage Converter)Fairchild Semiconductor←
۱۶Inductor 1.2uH 3.0Aسلف (Inductor)نامعلوم←
۱۷MPU-6700-12-COMBOسنسور شتاب و ژیروسکوپ (Accelerometer and Gyroscope)InvenSense←
۱۸Inductor 1uH 2.5Aسلف (Inductor)نامعلوم←
۱۹Inductor 1uH 3.6Aسلف (Inductor)نامعلوم←
۲۰HSCDTD601A-19سنسور مغناطیسی قطب نما (Compass)ALPS←
۲۱Inductor 1uH 3.6Aسلف (Inductor)نامعلوم←
۲۲RF1347تیونر آنتن RFRFMD←
۲۳AFEM-8030ماژول FEM باندهای 3G و 4G (سوئیچ آنتن + پاور آمپلی فایر)Avago←
۲۴CBTL1610A3UKدرایور USB و شارژNXP Semiconductors←
۲۵SN2400AB0شارژTexas Instruments←
۲۶SKY77357پاور آمپلی فایر GSMSkyworks Solutions Inc←
۲۷HFQSWAHUA-240سوئیچ آنتن DiversityMurata←
۲۸Inductor 1uH 2.5Aسلف (Inductor)نامعلوم←
۲۹LMRX5BJB-G98آمپلی فایر کم نویز (LNA)نامعلوم←
۳۰Inductor 1uH 3.6Aسلف (Inductor)نامعلوم←
۳۱CAT24C08C4Aحافظه EEPROMON Semiconductor←
۳۲MDM9635M-1BDCPU بخش BasebandQUALCOMM Incorporated←
۳۳Inductor 1uH 3.6Aسلف (Inductor)نامعلوم←
۳۴AFEM-8040ماژول FEM باندهای 3G و 4G (سوئیچ آنتن + پاور آمپلی فایر)Avago←
۳۵M34128حافظه EEPROMSTMicroelectronics←
۳۶338S00154-A1تغذیه بخش ApplicationDialog←
۳۷338S1285آمپلی فایر صوتCirrus Logic←
۳۸338S1285آمپلی فایر صوتCirrus Logic←
۳۹LP5907SNX-2.75رگولاتور ولتاژ LDOTexas Instruments←
۴۰Inductor 1uH 3.6Aسلف (Inductor)نامعلوم←
۴۱Inductor 1uH 3.6Aسلف (Inductor)نامعلوم←
۴۲Inductor 1uH 3.6Aسلف (Inductor)نامعلوم←
۴۳LM3539A0درایور بک لایت LCDTexas Instruments←
۴۴QFE1100ردیاب پوش توان (EPT)QUALCOMM Incorporated←
۴۵338S00105Codec صوتCirrus Logic←
۴۶PN66VEU3NFCNXP Semiconductors←
۴۷RF5150سوئیچ آنتنRFMD←
۴۸APL0898 - A9CPU بخش ApplicationApple←
۴۹BMA282سنسور شتاب (Accelerometer)Bosch←
۵۰TPS65730A0PYFFتغذیه صفحه نمایش و صفحه لمسی (تاچ)Texas Instruments←
۵۱LM3638A0کانورتر ولتاژ سنسور اثر انگشت (Finger Print)Texas Instruments←
۵۲BMP282BCسنسور فشار جو (Barometer)Bosch←
۵۳Inductor 1uH 3.6Aسلف (Inductor)نامعلوم←
۵۴CSD68827Wترانزیستور MosfetTexas Instruments←
۵۵LP5907SNX-2.85رگولاتور ولتاژ LDOTexas Instruments←
۵۶Inductor 1uH 3.6Aسلف (Inductor)نامعلوم←
۵۷339S00043بلوتوث و وای فای (BT & WIFI)Universal Scientific Industrial←
