محیط اپلیکیشن ICTOMobile و نمایش نقشهٔ برد موبایل
رفتن به فهرست قطعات
مدل‌های گوشی←

برد سامسونگ F06 5G (SM-E066B)

SM-E066B

برای انتخاب آسان‌تر هر قطعه، از فهرست قطعات زیر نقشه استفاده کنید. نقاط روی تصویر موقعیت دقیق قطعات را نشان می‌دهند.

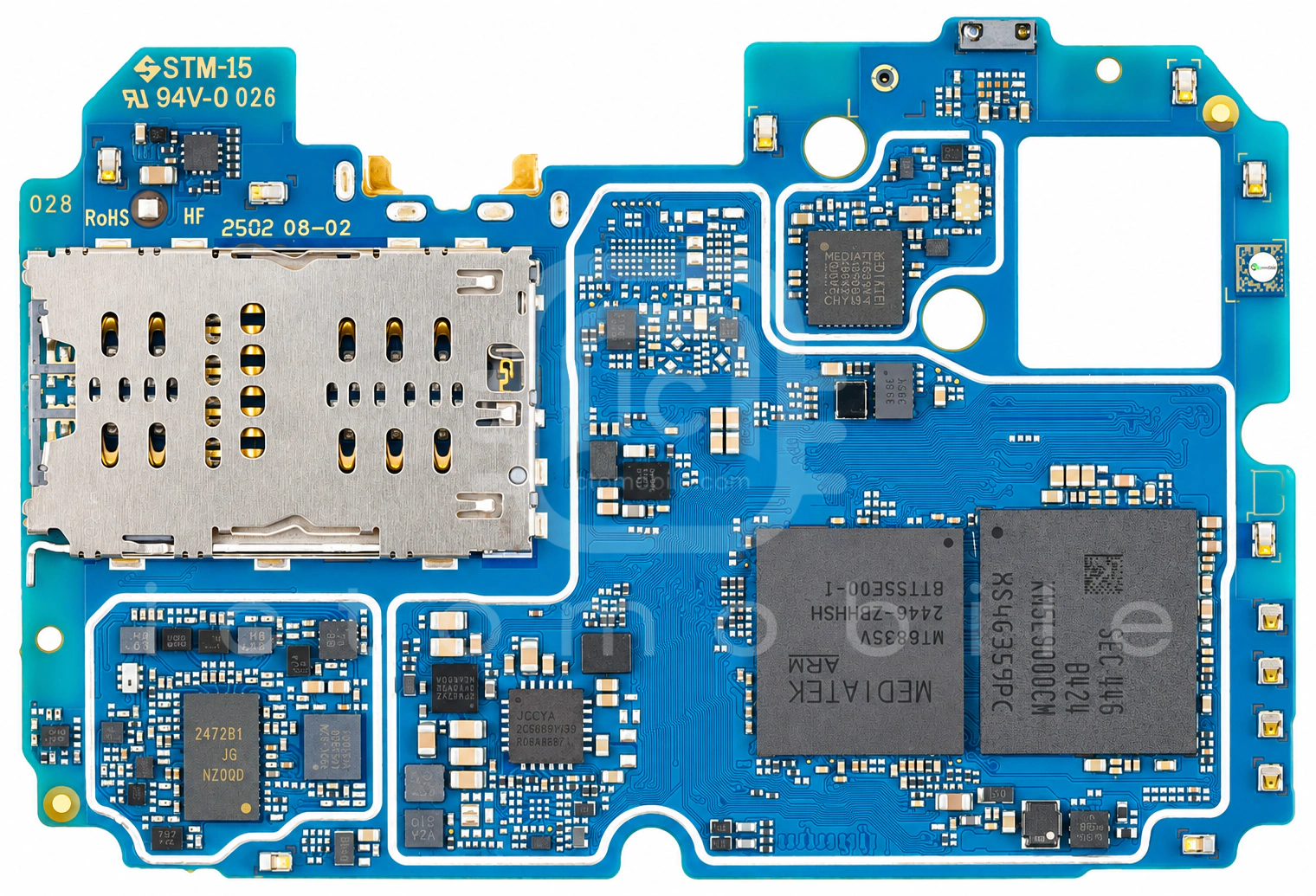

تصویر روی برد گوشی با نقاط آی‌سی
روی برد

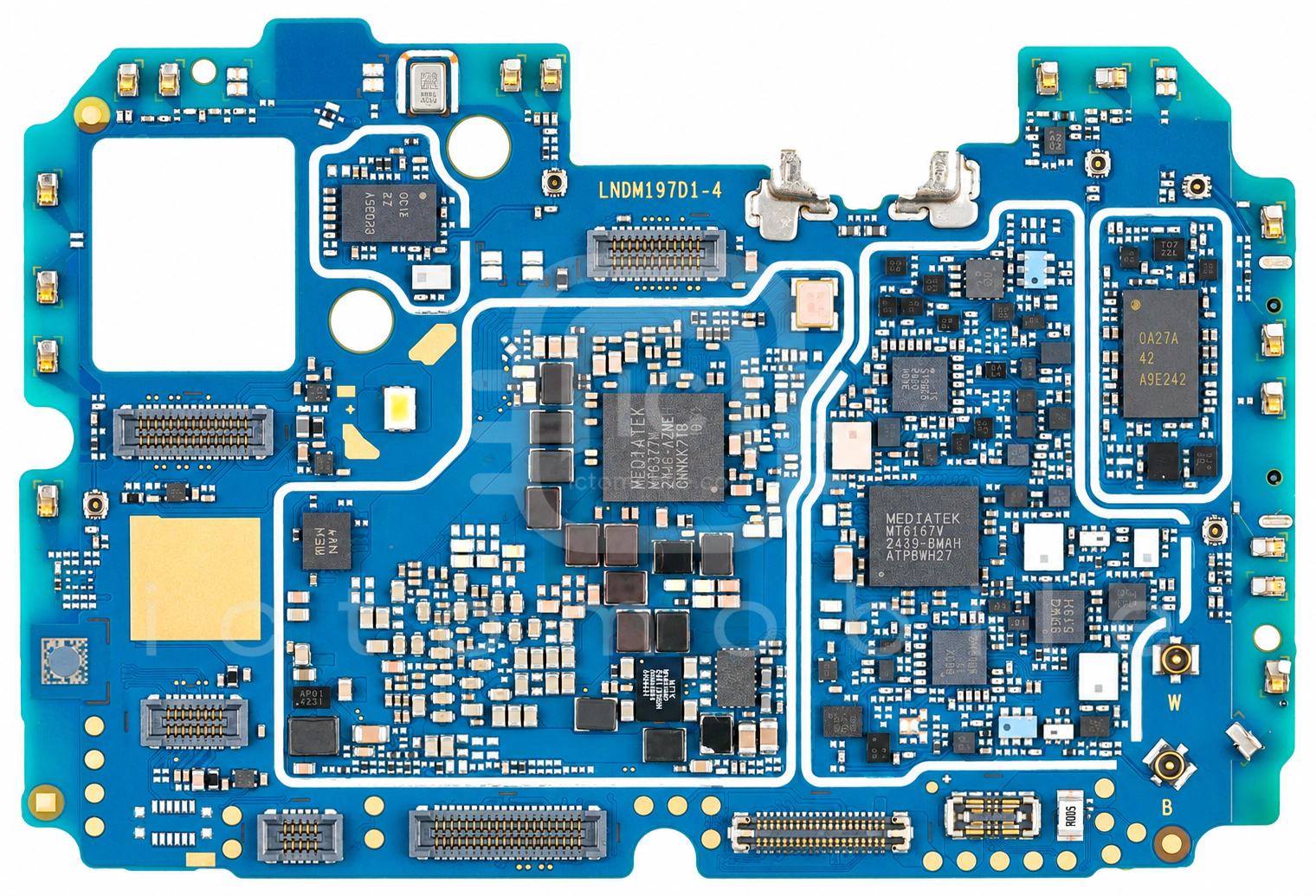

تصویر پشت برد گوشی با نقاط آی‌سی
پشت برد
↗

برد تعاملی است روی شماره هر قطعه بزنید تا اطلاعات آن در فهرست انتخاب شود.

نقشه قطعات

آی‌سی‌های این برد

۴۲ موقعیت از ۴۲ موقعیت

ردیفشماره فنینوع آی‌سیسازندهابزارها
۱MXD8546Cسوئیچ آنالوگ DPDTMAXSCEND←
۲VC3726سوئیچ آنتن DiversityVANCHIP←
۳FX6880Bپاور آمپلی فایر 5GLansus←
۴WR0332M-12FF4Rرگولاتور ولتاژ LDOWAYON←
۵OCP1203AV28ADرگولاتور ولتاژ LDOOrient Chip Semiconductor←
۶MT6319NPتغذیه (PMU)Mediatek←
۷MT6399APT (Average Power Tracking)Mediatek←
۸DPX252690DT-5082A1سوئیچ آنتنTDK-EPC←
۹MT6377Wتغذیه (PMU)Mediatek←
۱۰MT6631Nبلوتوث، وای فای (wifi) ، رادیو FM و GPSMediatek←
۱۱FX5566Aپاور آمپلی فایر GSMLansus←
۱۲OCP1203AV28ADرگولاتور ولتاژ LDOOrient Chip Semiconductor←
۱۳VC3725-51آمپلی فایر کم نویز (LNA)VANCHIP←
۱۴AS6585Cدرایور LED فلاش دوربینANGSEMI Microelectronics←
۱۵AW87565FCRآمپلی فایر صوتAwinic←
۱۶MXD8544Aسوئیچ SP4TMAXSCEND←
۱۷Dimensity 6300 MT6835TCPU بخش Application و BasebandMediatek←
۱۸DPX252690DT-5082A1سوئیچ آنتنTDK-EPC←
۱۹AW37501BCSRتغذیه صفحه نمایشAwinic←
۲۰OCP1203AV28ADرگولاتور ولتاژ LDOOrient Chip Semiconductor←
۲۱OCP81780VAD-Gدرایور بک لایت LCDOrient Chip Semiconductor←
۲۲WS78081Q-14سوئیچ آنالوگWILLSEMI←
۲۳DPX252690DT-5082A1سوئیچ آنتنTDK-EPC←
۲۴KM5L9000CM-B424حافظه uMCP (هارد)Samsung semiconductor←
۲۵OM1603-20آمپلی فایر کم نویز (LNA)Onmicro←
۲۶OM8790Fسوئیچ آنالوگRFMD←
۲۷FX5627Sپاور آمپلی فایر 4G و 5GLansus←
۲۸MT6197Wفرستنده و گیرنده رادیویی (RF Transceiver)Mediatek←
۲۹MXD8625Cسوئیچ آنالوگ SPDTMAXSCEND←
۳۰UPM6922PشارژUnisemipower←
۳۱OM8741MAPT (Average Power Tracking)Onmicro←
۳۲PSM6N30V20ترانزیستور MosfetPrisemi←
۳۳MXD8625Cسوئیچ آنالوگ SPDTMAXSCEND←
۳۴MXD8544Aسوئیچ SP4TMAXSCEND←
۳۵WR0332M-11FF4Rرگولاتور ولتاژ LDOWAYON←
۳۶WS78081Q-14سوئیچ آنالوگWILLSEMI←
۳۷S3K250AFDV-MF35میکروکنترلرSamsung semiconductor←
۳۸UPM6722شارژUnisemipower←
۳۹FX5627Sپاور آمپلی فایر 4G و 5GLansus←
۴۰SX9375IULTRTسنسور GRIP/SARSEMTECH←
۴۱QMC6308سنسور مغناطیسی قطب نما (Compass)QST←
۴۲BMI320سنسور شتاب و ژیروسکوپ (Accelerometer and Gyroscope)Bosch←
