برد سامسونگ S24 FE (SM-S721B)

SM-S721B

برای انتخاب آسان‌تر هر قطعه، از فهرست قطعات زیر نقشه استفاده کنید. نقاط روی تصویر موقعیت دقیق قطعات را نشان می‌دهند.

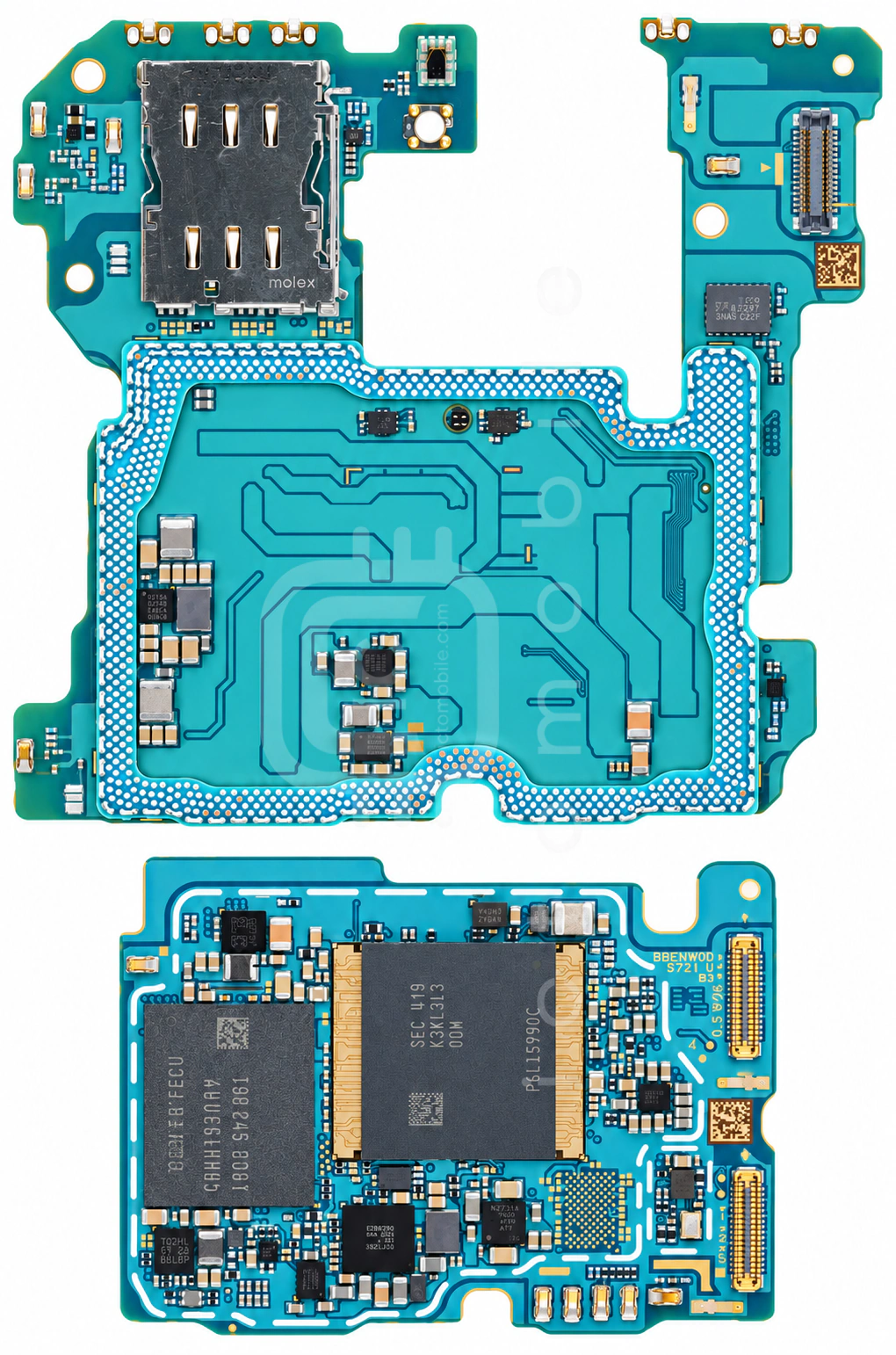

تصویر روی برد گوشی با نقاط آی‌سی
روی برد

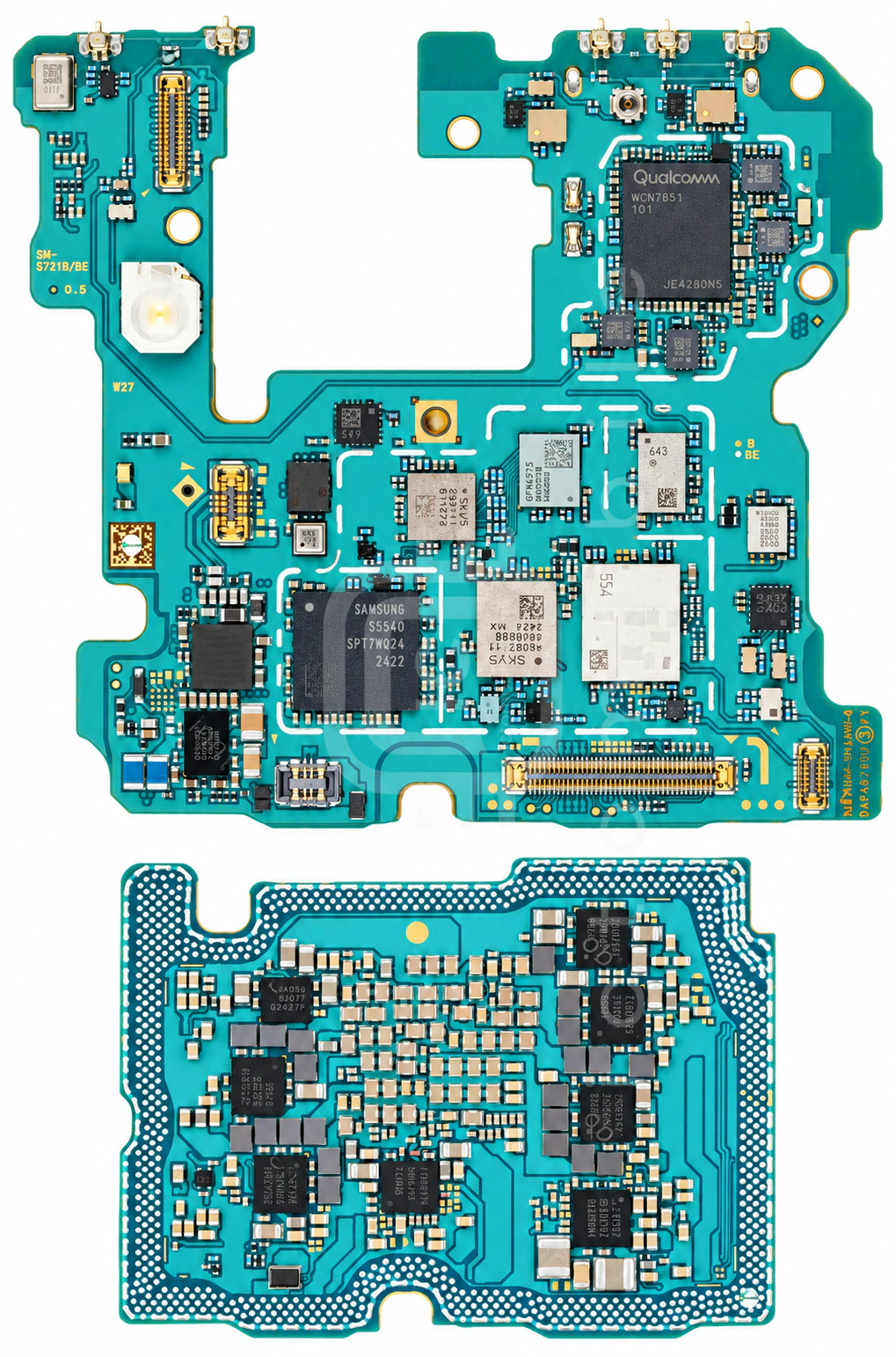

تصویر پشت برد گوشی با نقاط آی‌سی
پشت برد
↗

برد تعاملی است روی شماره هر قطعه بزنید تا اطلاعات آن در فهرست انتخاب شود.

نقشه قطعات

آی‌سی‌های این برد

۴۶ موقعیت از ۴۶ موقعیت

ردیفشماره فنینوع آی‌سیسازندهابزارها
۱SPS28تغذیه (PMU)Samsung semiconductor←
۲QXM1086ماژول FEM وای فای (پاور آمپلی فایر و سوئیچ آنتن)QUALCOMM Incorporated←
۳SPM07Cتغذیه بخش RFSamsung semiconductor←
۴HFQRXXTJB-645سوئیچ آنتن DiversityMurata←
۵S3K250AFDV-MF35میکروکنترلرSamsung semiconductor←
۶SPS28تغذیه (PMU)Samsung semiconductor←
۷SPS28تغذیه (PMU)Samsung semiconductor←
۸AW36518FCRدرایور LED فلاش دوربینAwinic←
۹MAX77775Pتغذیه (PMU)Maxim←
۱۰S5540فرستنده و گیرنده رادیویی (RF Transceiver)Samsung semiconductor←
۱۱SPS28تغذیه (PMU)Samsung semiconductor←
۱۲LSM6DSOQسنسور شتاب و ژیروسکوپ (Accelerometer and Gyroscope)STMicroelectronics←
۱۳KTS1652EIACمحافظ اضافه ولتاژKinetic Technologies←
۱۴NXT4557GUمبدل سطح ولتاژ (Level Shifter/Level Translator)Nexperia←
۱۵SPS27تغذیه (PMU)Samsung semiconductor←
۱۶HFQFELEFC-643آمپلی فایر کم نویز (LNA)Murata←
۱۷SKY58083-11ماژول FEM (سوئیچ آنتن کلی + پاور آمپلی فایر GSM)Skyworks Solutions Inc←
۱۸3LSدرایور ویبراتورنامعلوم←
۱۹SKY58253-11پاور آمپلی فایر 4G و 5GSkyworks Solutions Inc←
۲۰QFM4575سوئیچ آنتن DiversityQUALCOMM Incorporated←
۲۱AK09918Cسنسور مغناطیسی قطب نما (Compass)AKM←
۲۲CPS4038شارژ بی سیمConvenient Power←
۲۳BMP580سنسور فشار جو (Barometer)Bosch←
۲۴QXM1083ماژول FEM وای فای (پاور آمپلی فایر و سوئیچ آنتن)QUALCOMM Incorporated←
۲۵DIO74557مبدل سطح ولتاژ (Level Shifter/Level Translator)DIOO Microcircuits←
۲۶TUSB2E111YCGRدرایور USBTexas Instruments←
۲۷KLUEG4RHHD-B0G1حافظه UFS (هارد)Samsung semiconductor←
۲۸DIO8018WL20تغذیه دوربینDIOO Microcircuits←
۲۹S5825APT (Average Power Tracking)Samsung semiconductor←
۳۰NU2111AشارژNuVolta Technologies←
۳۱HFQRXXTJB-645سوئیچ آنتن DiversityMurata←
۳۲S5825APT (Average Power Tracking)Samsung semiconductor←
۳۳SFML5Z0K001-SYM1آمپلی فایر کم نویز (LNA)WISOL←
۳۴S3NSEN6XS4-UT30NFCSamsung semiconductor←
۳۵554ماژول FEM باندهای 4G و 5G (سوئیچ آنتن + پاور آمپلی فایر)نامعلوم←
۳۶12CULآمپلی فایر کم نویز (LNA)نامعلوم←
۳۷SPS28تغذیه (PMU)Samsung semiconductor←
۳۸TFA9878BUKآمپلی فایر صوتGoodix←
۳۹QXM1086ماژول FEM وای فای (پاور آمپلی فایر و سوئیچ آنتن)QUALCOMM Incorporated←
۴۰Exynos 2400e 5G S5E9945CPU بخش Application و BasebandSamsung semiconductor←
۴۱TFA9878BUKآمپلی فایر صوتGoodix←
۴۲WCN7851بلوتوث و وای فای (BT & WIFI)QUALCOMM Incorporated←
۴۳QXM1083ماژول FEM وای فای (پاور آمپلی فایر و سوئیچ آنتن)QUALCOMM Incorporated←
۴۴OS15Aتغذیه صفحه نمایشSamsung semiconductor←
۴۵SPA05Cتغذیه دوربینSamsung semiconductor←
۴۶K3KL3L30DM-BGCUحافظه RAMSamsung semiconductor←
