برد سامسونگ M14 (SM-M146B)

SM-M146B

برای انتخاب آسان‌تر هر قطعه، از فهرست قطعات زیر نقشه استفاده کنید. نقاط روی تصویر موقعیت دقیق قطعات را نشان می‌دهند.

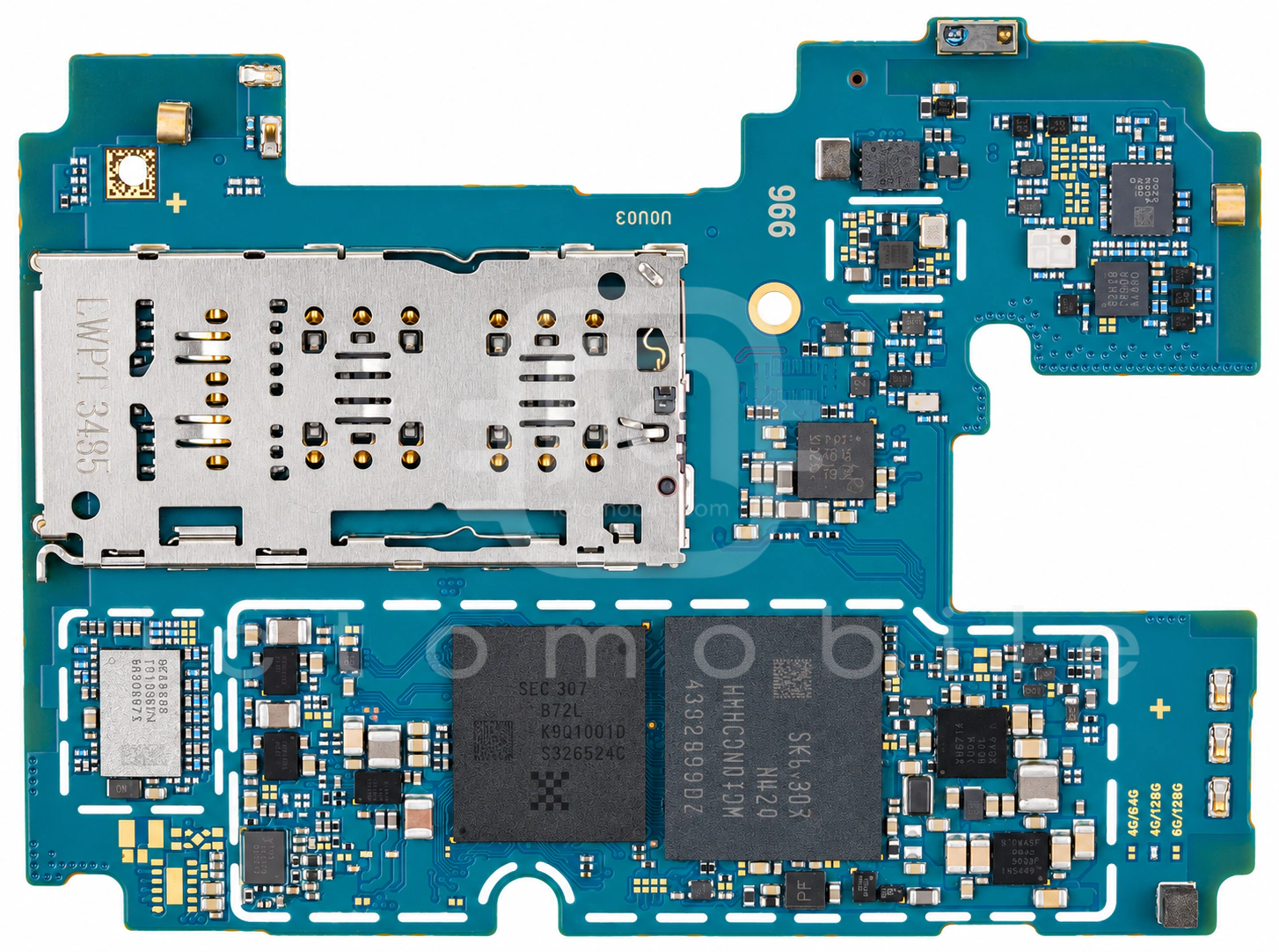

تصویر روی برد گوشی با نقاط آی‌سی
روی برد

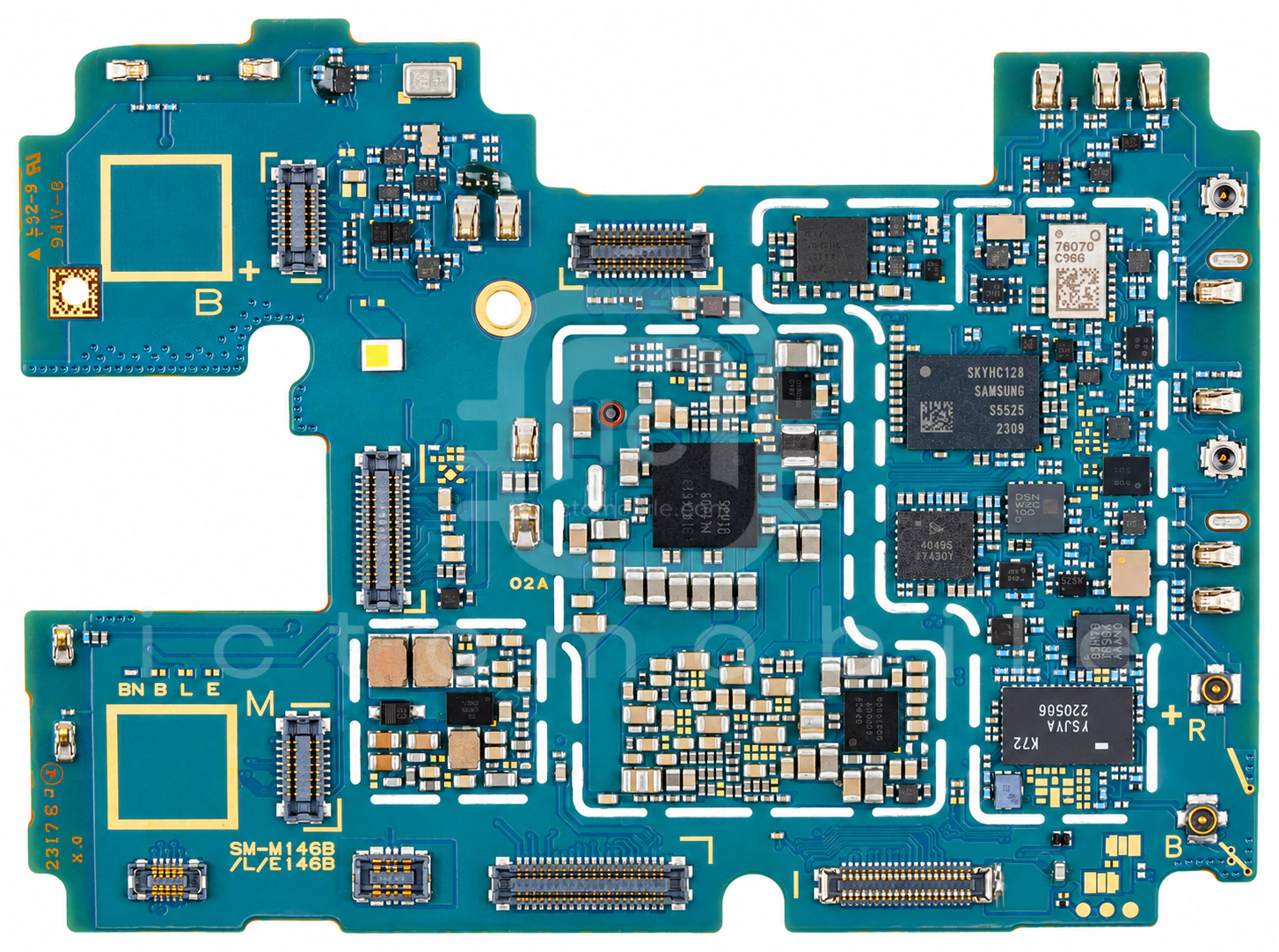

تصویر پشت برد گوشی با نقاط آی‌سی
پشت برد
↗

برد تعاملی است روی شماره هر قطعه بزنید تا اطلاعات آن در فهرست انتخاب شود.

نقشه قطعات

آی‌سی‌های این برد

۲۶ موقعیت از ۲۶ موقعیت

ردیفشماره فنینوع آی‌سیسازندهابزارها
۱WIPS40365-21پاور آمپلی فایر 3G و 4GWIPAM←
۲QPA4580پاور آمپلی فایر GSM و 3G و 4GQUALCOMM Incorporated←
۳S5525فرستنده و گیرنده رادیویی (RF Transceiver)Samsung semiconductor←
۴ET9523CLمحافظ اضافه ولتاژWuxi Etek Microelectronics Co←
۵S5N5C20X00-6030بلوتوث، وای فای (wifi) و رادیو FMSamsung semiconductor←
۶PN557A1EV-C101NFCNXP Semiconductors←
۷SM5451شارژSilicon Mitus←
۸S2MPU15X01تغذیه (PMU)Samsung semiconductor←
۹MXD83M7Bآمپلی فایر کم نویز (LNA)MAXSCEND←
۱۰KM5L9001DM-B424حافظه uMCP (هارد)Samsung semiconductor←
۱۱ALC5691Codec صوتRealtek←
۱۲ET9553Mمحافظ اضافه ولتاژWuxi Etek Microelectronics Co←
۱۳MXD83M7Bآمپلی فایر کم نویز (LNA)MAXSCEND←
۱۴LMSWKQGS-K72سوئیچ آنتن اصلیMurata←
۱۵SM5714تغذیه و شارژSilicon Mitus←
۱۶SFMD5N0F001ماژول FEM باندهای 3G و 4G (سوئیچ آنتن + پاور آمپلی فایر)WISOL←
۱۷Exynos 1330 5G S5E8535CPU بخش Application و BasebandSamsung semiconductor←
۱۸QM81050تغذیه بخش RFQORVO←
۱۹LSM6DSLسنسور شتاب و ژیروسکوپ (Accelerometer and Gyroscope)STMicroelectronics←
۲۰SMA1305آمپلی فایر صوتSilicon Mitus←
۲۱KTZ8864BEJAA-TRدرایور بک لایت LCDKinetic Technologies←
۲۲QM78078ماژول FEM باندهای 4G و 5G (سوئیچ آنتن + پاور آمپلی فایر)QORVO←
۲۳S2MPA05X01تغذیه (PMU)Samsung semiconductor←
۲۴SFMR9Z0L001سوئیچ آنتن DiversityWISOL←
۲۵QM81050تغذیه بخش RFQORVO←
۲۶QM81050تغذیه بخش RFQORVO←
