برد سامسونگ A56 (SM-A566B)

SM-A566B

برای انتخاب آسان‌تر هر قطعه، از فهرست قطعات زیر نقشه استفاده کنید. نقاط روی تصویر موقعیت دقیق قطعات را نشان می‌دهند.

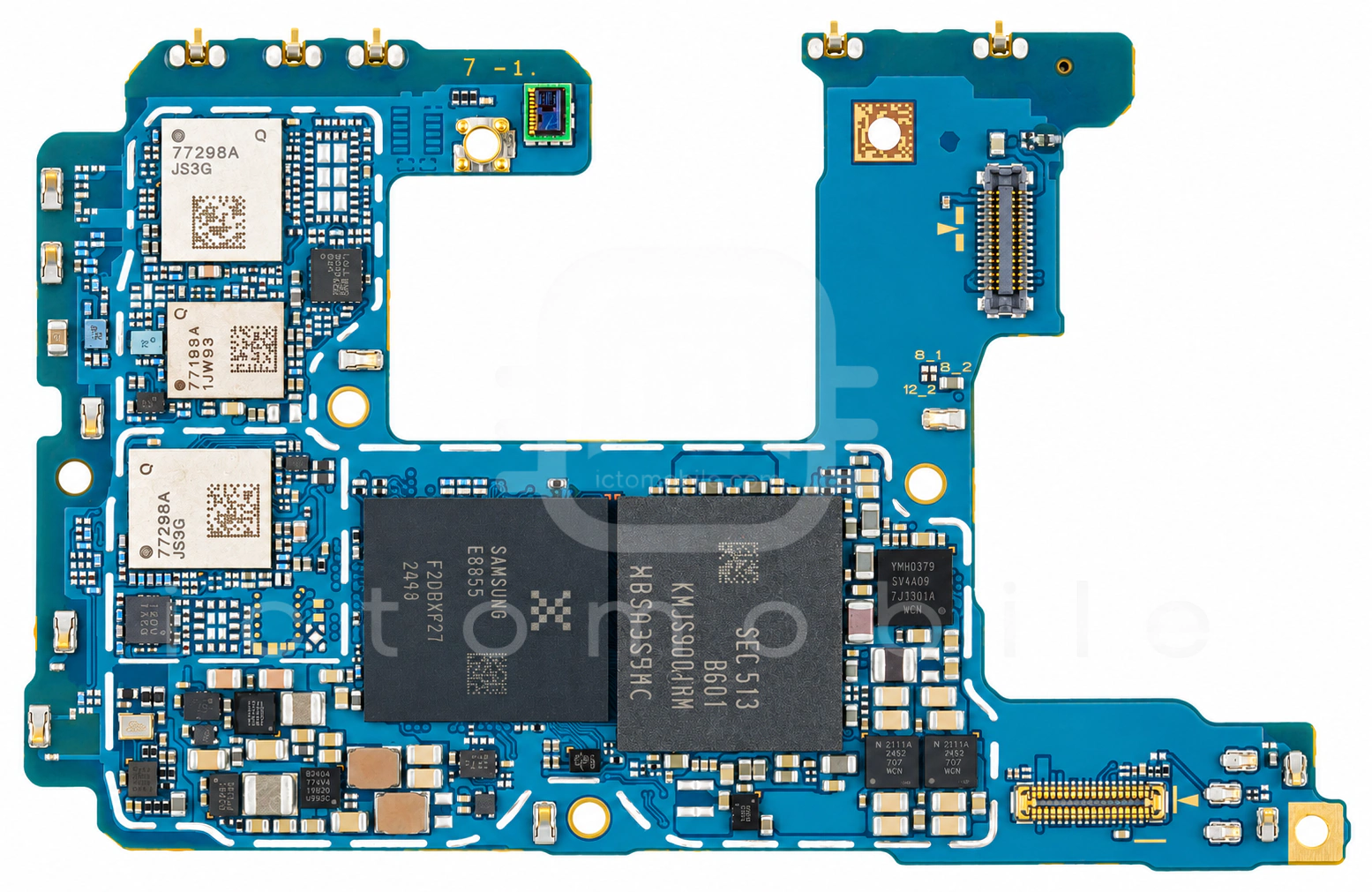

تصویر روی برد گوشی با نقاط آی‌سی
روی برد

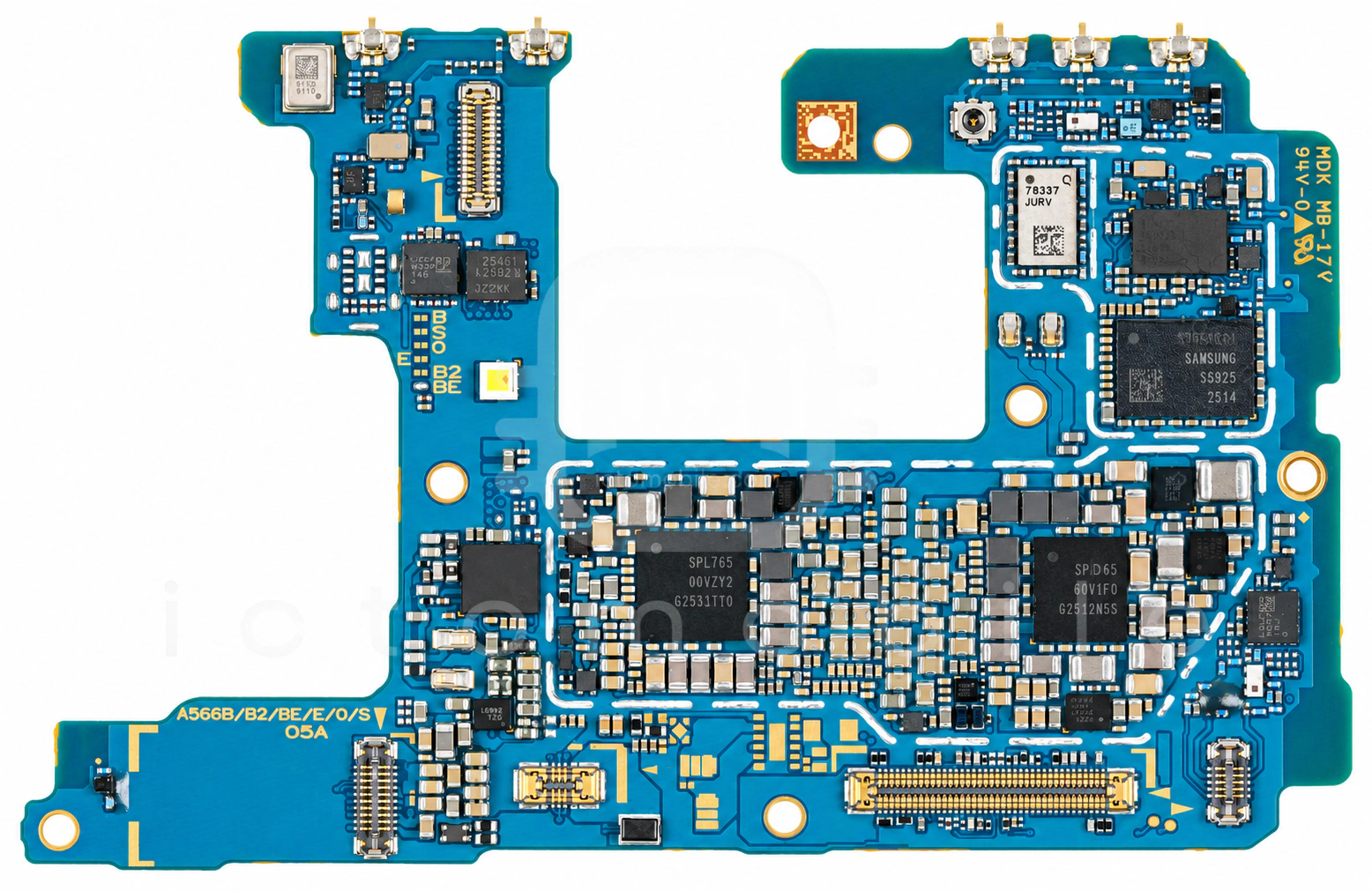

تصویر پشت برد گوشی با نقاط آی‌سی
پشت برد
↗

برد تعاملی است روی شماره هر قطعه بزنید تا اطلاعات آن در فهرست انتخاب شود.

نقشه قطعات

آی‌سی‌های این برد

۲۹ موقعیت از ۲۹ موقعیت

ردیفشماره فنینوع آی‌سیسازندهابزارها
۱SFML6L0J001سوئیچ آنتن DiversityWISOL←
۲KMJS9001RM-BG01حافظه uMCP (هارد)Samsung semiconductor←
۳S5N6566X01-6031بلوتوث، وای فای (wifi) و رادیو FMSamsung semiconductor←
۴S2MF301A01-6030تغذیه (PMU)Samsung semiconductor←
۵S2MPU16X01-6230تغذیه (PMU)Samsung semiconductor←
۶SN86401کانورتر ولتاژ (DC/DC Voltage Converter)Texas Instruments←
۷OS15Aتغذیه صفحه نمایشSamsung semiconductor←
۸S2MPU15X01-6330تغذیه (PMU)Samsung semiconductor←
۹ET5917تغذیه دوربینWuxi Etek Microelectronics Co←
۱۰AW88460CSRآمپلی فایر صوتAwinic←
۱۱S3NSN6HXS3-UY30NFC + eSIMSamsung semiconductor←
۱۲SFML7F0J001سوئیچ آنتن DiversityWISOL←
۱۳S5825APT (Average Power Tracking)Samsung semiconductor←
۱۴QM77298Aماژول FEM باندهای 3G و 4G و 5G (سوئیچ آنتن + پاور آمپلی فایر)QORVO←
۱۵Exynos 1580 5G S5E8855CPU بخش Application و BasebandSamsung semiconductor←
۱۶NU2111AشارژNuVolta Technologies←
۱۷ET9555Mمحافظ اضافه ولتاژWuxi Etek Microelectronics Co←
۱۸AW88460CSRآمپلی فایر صوتAwinic←
۱۹QM77193Aپاور آمپلی فایر 3G و 4G و 5GQORVO←
۲۰NU2111AشارژNuVolta Technologies←
۲۱3LSدرایور ویبراتورنامعلوم←
۲۲S5825APT (Average Power Tracking)Samsung semiconductor←
۲۳SFML6L0J001سوئیچ آنتن DiversityWISOL←
۲۴ICM-42632Mسنسور شتاب و ژیروسکوپ (Accelerometer and Gyroscope)InvenSense←
۲۵PTN3222G8UKدرایور USBNXP Semiconductors←
۲۶S3K250AFDV-MF35میکروکنترلرSamsung semiconductor←
۲۷QM78337پاور آمپلی فایر 5GQORVO←
۲۸S5525فرستنده و گیرنده رادیویی (RF Transceiver)Samsung semiconductor←
۲۹QM77298Aماژول FEM باندهای 3G و 4G و 5G (سوئیچ آنتن + پاور آمپلی فایر)QORVO←
