برد سامسونگ A16 5G (SM-A166P)

SM-A166P

برای انتخاب آسان‌تر هر قطعه، از فهرست قطعات زیر نقشه استفاده کنید. نقاط روی تصویر موقعیت دقیق قطعات را نشان می‌دهند.

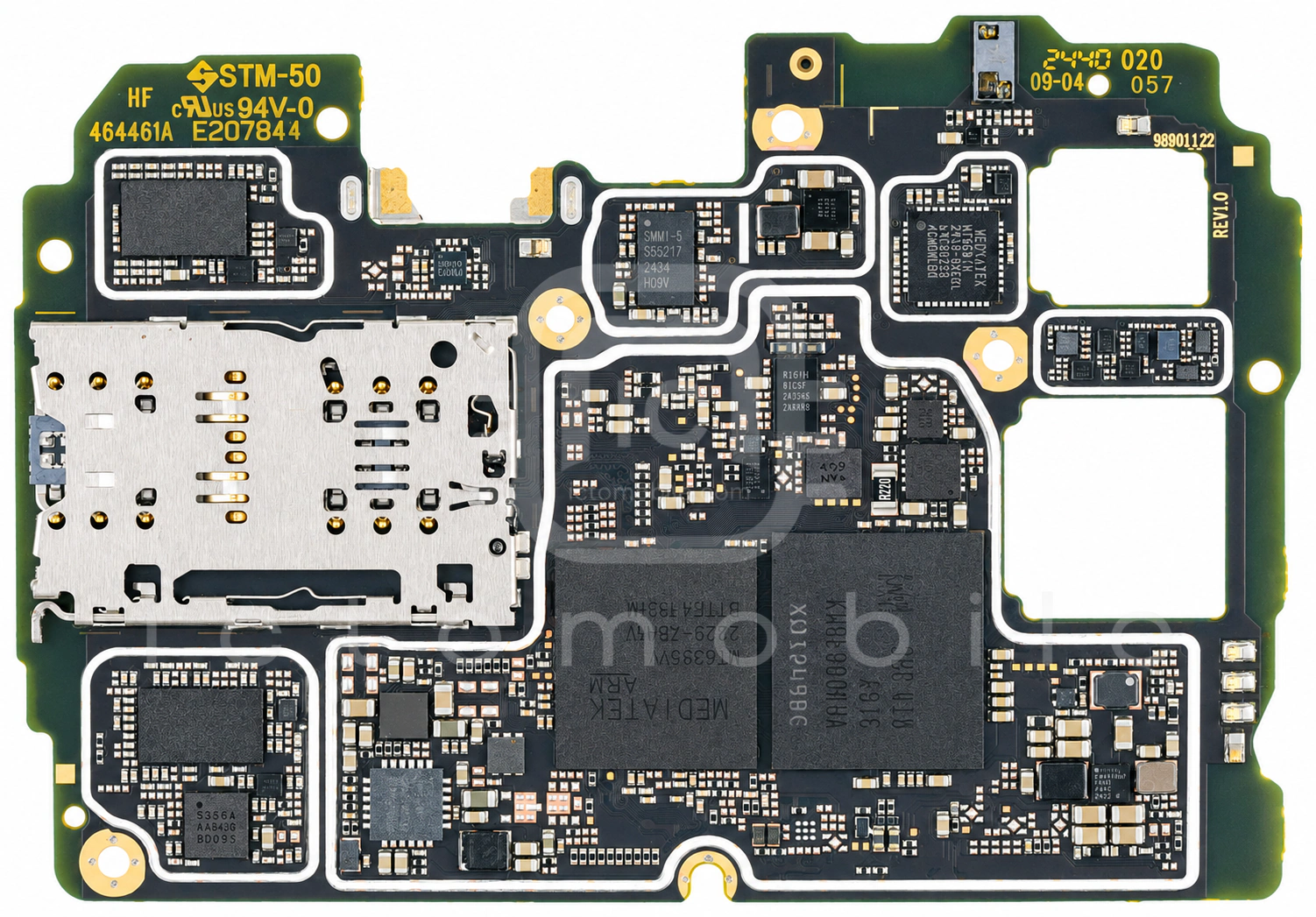

تصویر روی برد گوشی با نقاط آی‌سی
روی برد

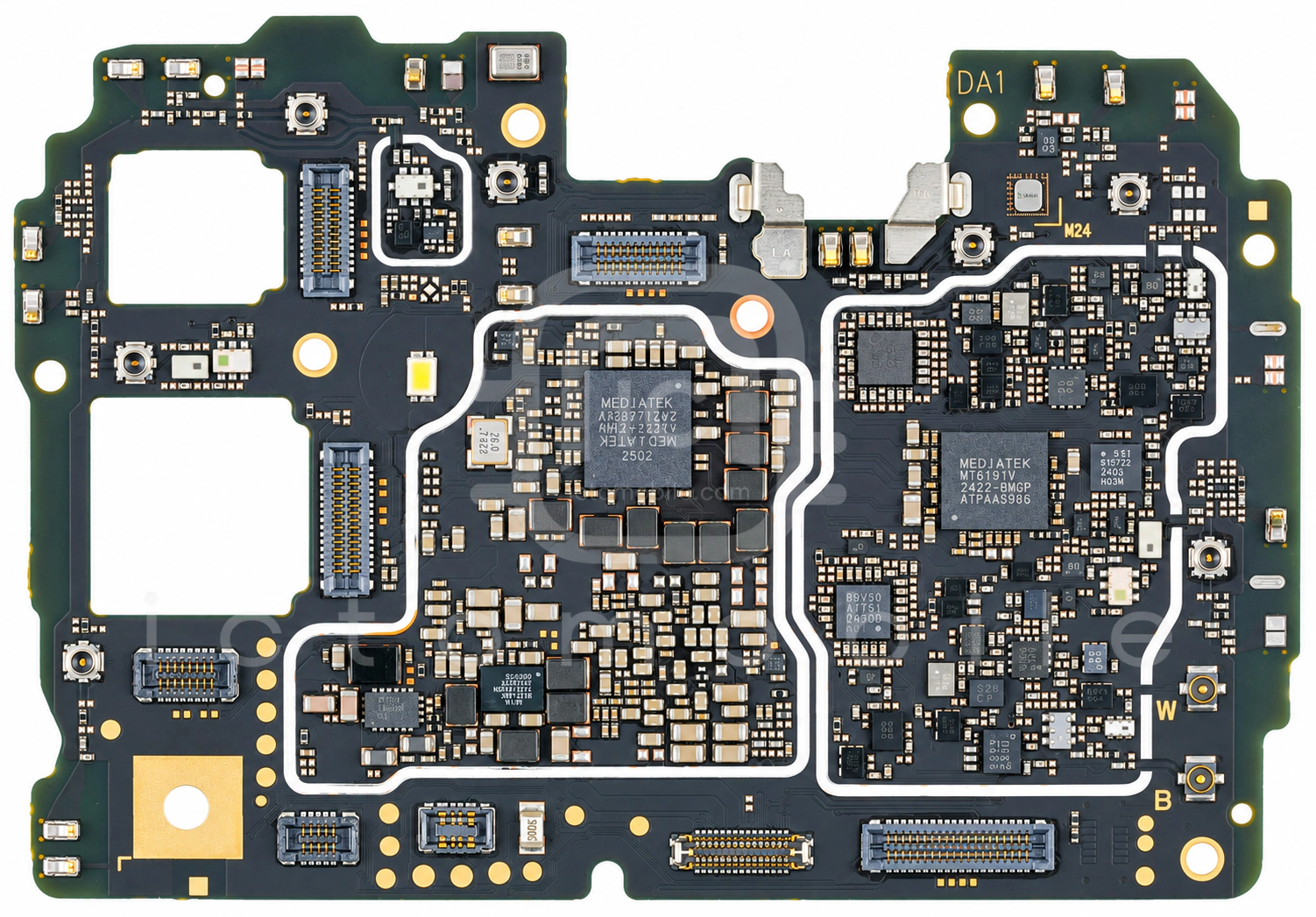

تصویر پشت برد گوشی با نقاط آی‌سی
پشت برد
↗

برد تعاملی است روی شماره هر قطعه بزنید تا اطلاعات آن در فهرست انتخاب شود.

نقشه قطعات

آی‌سی‌های این برد

۲۳ موقعیت از ۲۳ موقعیت

ردیفشماره فنینوع آی‌سیسازندهابزارها
۱S15722-51سوئیچ آنتن DiversitySMARTMICRO←
۲S3K250AFDV-MF35میکروکنترلرSamsung semiconductor←
۳MT6319NPتغذیه (PMU)Mediatek←
۴BQ25890شارژTexas Instruments←
۵S3NRN4VXS1-MX30NFCSamsung semiconductor←
۶BQ25960YBGRشارژTexas Instruments←
۷MT6197Wفرستنده و گیرنده رادیویی (RF Transceiver)Mediatek←
۸HX9036سنسور GRIP/SARNanjing TianYiHeXin Electronics Co.Ltd←
۹430TQدرایور LED فلاش دوربینBROADCHIP←
۱۰MT6631Nبلوتوث، وای فای (wifi) ، رادیو FM و GPSMediatek←
۱۱BMI260سنسور شتاب و ژیروسکوپ (Accelerometer and Gyroscope)Bosch←
۱۲MXD83K5Dآمپلی فایر کم نویز (LNA)MAXSCEND←
۱۳ET5904تغذیه دوربینWuxi Etek Microelectronics Co←
۱۴SM3010Aتغذیه صفحه نمایشSilicon Mitus←
۱۵AAHDآمپلی فایر صوتAwinic←
۱۶S55243-11پاور آمپلی فایر 4GSMARTMICRO←
۱۷Dimensity 6300 MT6835TCPU بخش Application و BasebandMediatek←
۱۸KM8F9001JA-B816حافظه uMCP (هارد)Samsung semiconductor←
۱۹MT6399APT (Average Power Tracking)Mediatek←
۲۰S55217-5ماژول FEM باندهای 5G (سوئیچ آنتن + پاور آمپلی فایر)SMARTMICRO←
۲۱FX5566Aپاور آمپلی فایر GSMLansus←
۲۲S55243-11پاور آمپلی فایر 4GSMARTMICRO←
۲۳MT6377Wتغذیه (PMU)Mediatek←
